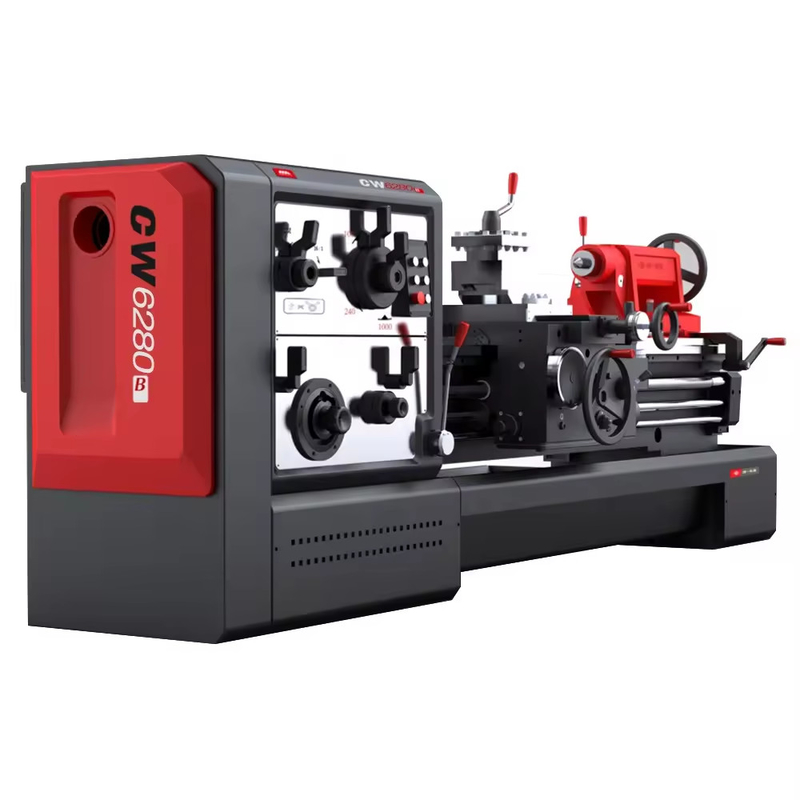

CW6180D Universele metalen handleiding draaiende draaibank Breedte van bed 550mm Horizontale kloof Bed draaibank
Productgegevens
| Merknaam: | HD | Modelnummer: | CW6180D/6280D |
|---|---|---|---|
| Cnc of niet: | Handmatig | Sleutelwoord: | Handmatige draaibank |
| Max. Swing dia over bed.: | 840mm | Max.Swing Dia over rijtuig: | 560 mm |
| Breedte van Bed: | 550 mm | Spindel boring: | 105 mm/128 mm |
| Markeren |
Horizontale splitsing bed draaibank machine,Universale metalen draaibank,550 mm bedbreedte draaibank |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken:

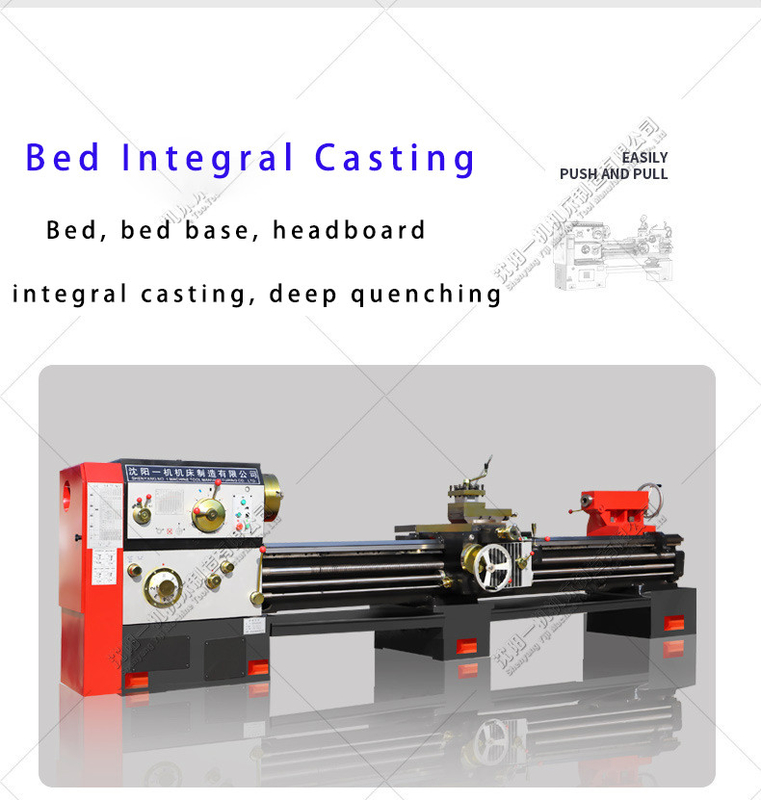

1"De voet van het bed is een integrale structuur, na gieten en ruwe verwerking worden ze verouderd om de structurele stijfheid van de gehele machine te waarborgen.een hardheid van niet minder dan HRC52, de diepte is niet minder dan 3 mm, en de hele machine heeft een goede stabiliteit.
2Het gebruik van geavanceerde technologie om ervoor te zorgen dat het systeem een goede kwaliteit heeft, een laag geluidsniveau,kleine trillingen.
3"Kleine vorm, goed zichtbaar, in overeenstemming met het beginsel van ergonomie; het werkstuk is gemakkelijk in te stellen, gemakkelijk te bedienen en te onderhouden.

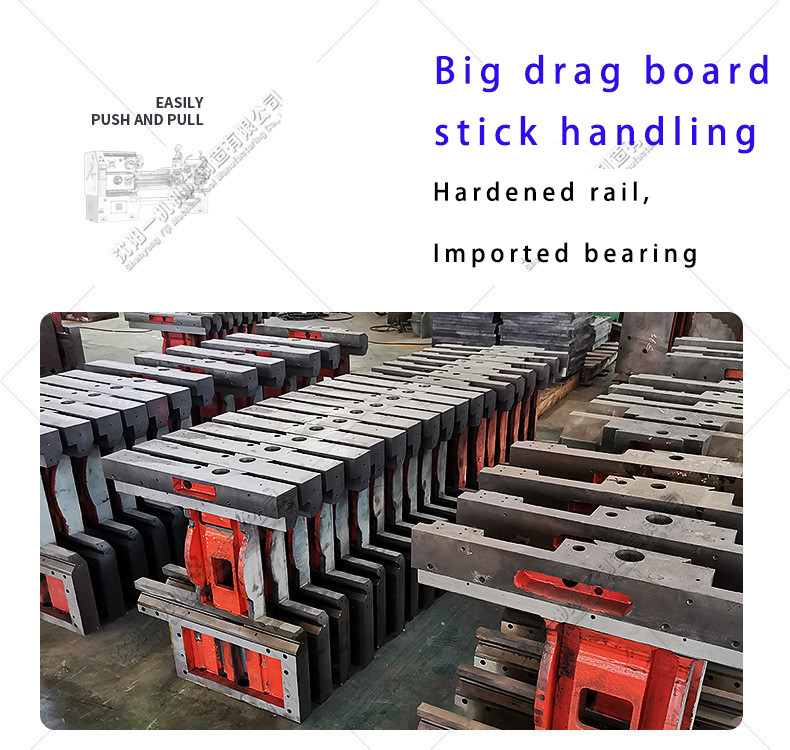

4"De belangrijkste onderdelen van het bed, de kopdoos, de sleepplaat, de staartstoel enzovoort zijn gemaakt van hoogwaardige hars zanddichte drooggietingen, en vervolgens door natuurlijke veroudering en kunstmatige veroudering,om ervoor te zorgen dat de hoofdonderdelen van de werktuigmachine weinig vervorming en hoge stabiliteit hebben.
5De hoofdas heeft een drievoudige steunstructuur, redelijke span, weinig geluid, weinig warmte, goede nauwkeurigheid.
6Het snelheidsbereik van de spindel is breed, de beweging is stabiel, de temperatuur stijgt laag, de transmissie is handig en betrouwbaar.
7"Het hoofdtransmissieversnellingsgestel heeft een hard tandoppervlak en een slijptand om de kenmerken van hoge precisie, soepele werking en laag geluid te garanderen.
8"Groot snijvermogen, hoge verwerkingsefficiëntie.
9Het voersysteem zet een veiligheidsclutch, de belasting is te groot of storing, kan een rol van de veiligheid bescherming spelen.
10,Configureer een verscheidenheid aan machine-accessoires voor gebruikers om uit te kiezen.
Productgegevens:
|
- Nee, dat is niet waar.
|
Artikel 1
|
CW6180D
|
CW6280D
|
|
1
|
Hoogte van het middelpunt van de spindel tot het bed
|
420 mm
|
|
|
2
|
Sling over het bed.
|
840 mm
|
|
|
3
|
Max. schommeldiameter in splitsing
|
|
1100 mm
|
|
4
|
Effectieve lengte van de kloof
|
|
340 mm
|
|
5
|
Max, schuif over de glijbaan.
|
F560 mm
|
|
|
6
|
Afstand tussen centra
|
1500,2000,3000,4000,5000,6000,8000,10000,12000
|
|
|
7
|
Max. lengte van het werkstuk
|
1250,1750,2750,3750,4750,5750,7750,9750,11750
|
|
|
8
|
Breedte van het bed
|
550 mm
|
|
|
9
|
Maximale belasting
|
3000 kg
|
|
|
10
|
Hoofdmotorvermogen
|
Afstand tussen centra ≤6000mm 11KW; ≥8000mm 15KW
|
|
|
11
|
De diameter van de spindel door het gat
|
F105mm, F128mm (optioneel)
|
|
|
12
|
Spindel neus type
|
C11, A2-11 (facultatief)
|
|
|
13
|
Taper van spindelboor
|
Metric 120/Ф150,Metric 140/Ф128
|
|
|
14
|
Versnellingsbereik van spindel
|
8-1100 r/min
|
|
|
15
|
Snelheidswijzigingsmodus en -reeks
|
handmatige 18 banden
|
|
|
16
|
Snelle motorvermogen
|
1.1 kW
|
|
|
17
|
De snelheid van het traject
|
2 m/min
|
|
|
18
|
Langetermijnsnelheid
|
4 m/min
|
|
|
19
|
Langetermijnvoeding
|
64 soorten, 0,1 tot 24,3 mm
|
|
|
20
|
Transversale voeding
|
64 soorten, 1/2 van de lengtevoeder
|
|
|
21
|
metalen draad
|
50 soorten, 1~240 mm
|
|
|
22
|
met een breedte van niet meer dan 50 mm
|
43 soorten, 1/16~19TPI
|
|
|
23
|
met een breedte van niet meer dan 50 mm
|
42 soorten, 1/8 ~ 30DP
|
|
|
24
|
met een diameter van niet meer dan 50 mm
|
53 soorten, 0,5 tot 120 m
|
|
|
25
|
Metode voor het verplaatsen van de bovenste glijbaan
|
Handmatig, automatisch
|
|
|
26
|
Max. Verplaatsing van bovenste glijbaan
|
240 mm
|
|
|
27
|
Afmeting van het gereedschapsbalkgedeelte
|
32 x 32 mm
|
|
|
28
|
Draaihoek van het voertuig
|
± 90°
|
|
|
29
|
Reizen met staartstok
|
300 mm
|
|
|
30
|
Diameter van de schors
|
F100 mm
|
|
|
31
|
Centrum van de staart
|
MT1
|
|
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
