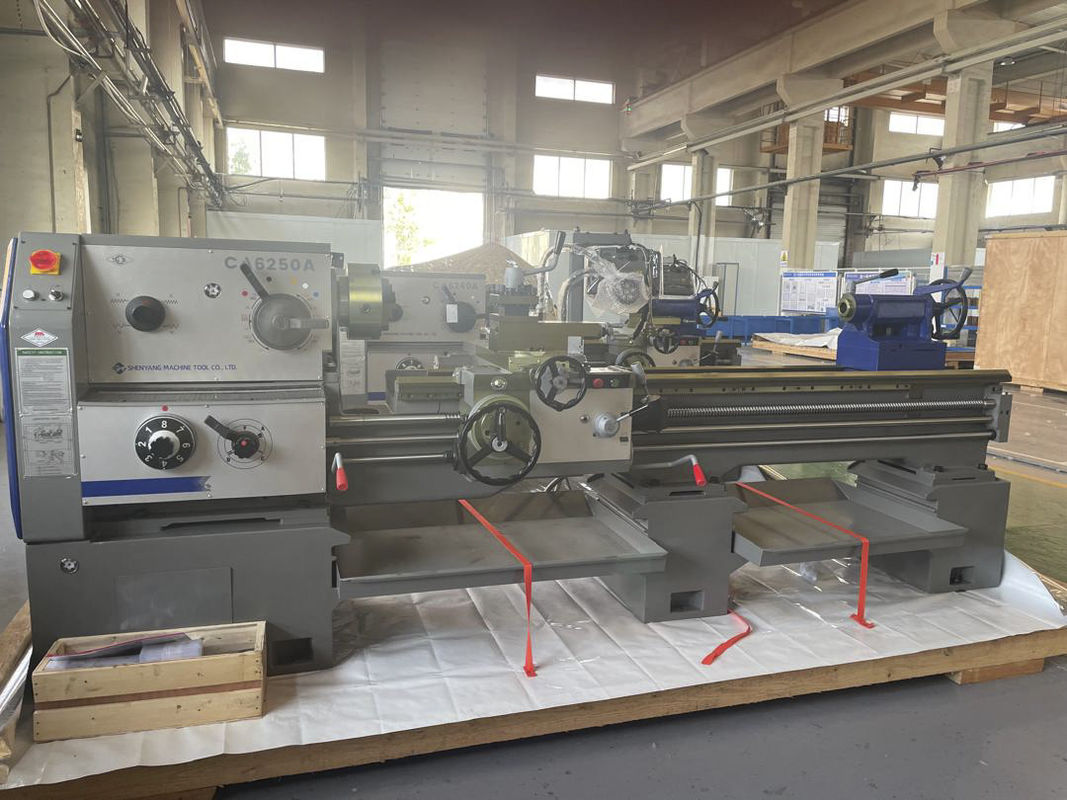

SMTCL 2000mm handmatige gap bed draaibank CA6150B/A handmatige metalen draaibank

Productbeschrijving:

Ca -serie gewone draaibank Deze draaibank is geschikt voor het draaien van het interne en externe cilindrische oppervlak, het conische oppervlak en ander roterend oppervlak, het draaien van allerlei metrische, imperiale, modulaire en diameter pitch draden en kan boren en oliegroef en ander werk trekken. CA -serieproducten, gebaseerd op het "A" -model, leiden verschillende vervormingsproducten af. Het bed is breder dan de algemene draaibank, met een hoge stijfheid, het geleidingsrailoppervlak is geblust, duurzaam en slijtvast.

Productkenmerken:

1, nieuw uiterlijk

Het uiterlijkontwerp van de machine -tool integreert het ergonomische concept in de volwassen machinestructuur, verbetert de werking, maakt gebruik van de opvallende rode en grijze stempelende onderdelen en het algemene uiterlijk is prachtig.

2, Volledige specificaties

CA -serieproducten hebben volledige specificaties en een breed scala aan categorieën. Inclusief rechte bodem, zadelbed draaibank en draaibank met grote boring.

3, Volledige functies

Ca -serie draaibank kan een verscheidenheid aan materialen uiteinden, binnen en buiten de E1 -kolom, kegel en andere roterende oppervlakte -verwerking dragen. Nauwkeuriger verwerking van een verscheidenheid aan metrische, keizerlijke, modulaire pitch -draden met diameter. Bovendien kan boren, haarspeldgaten, het trekken van oliopanalen en ander werk ook gemakkelijk gekwalificeerd zijn.

4, Uitstekende prestaties

De gewone draaibank van 40A -serie is uitgerust met een grote spindel met een grote diameter en heeft een bredere bedspanne dan vergelijkbare producten, het bereiken van een hoger structureel verschil en het bereiken van nieuwe prestatieniveaus.

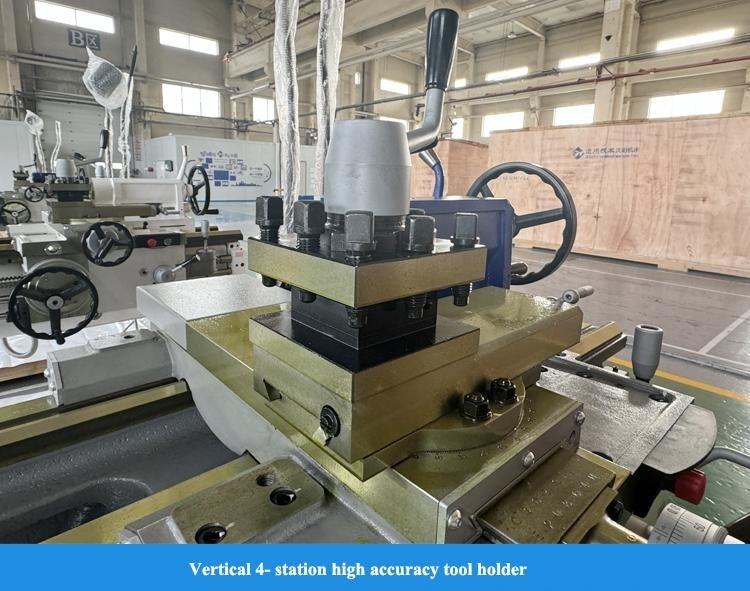

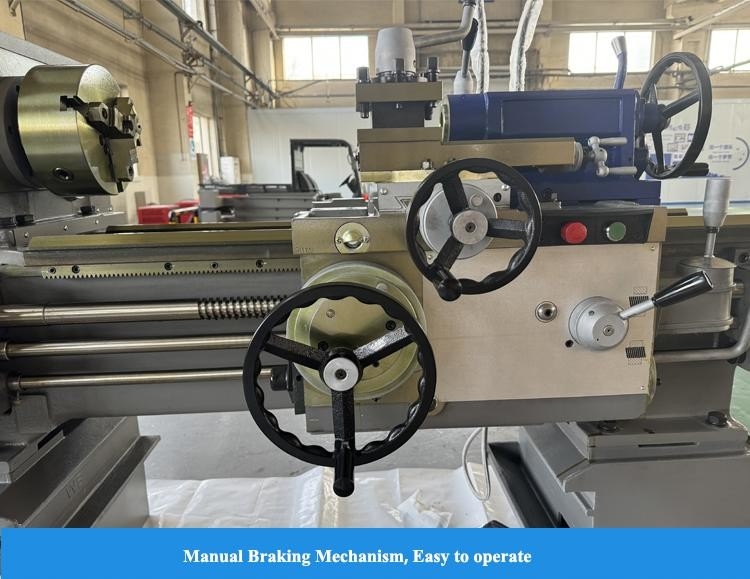

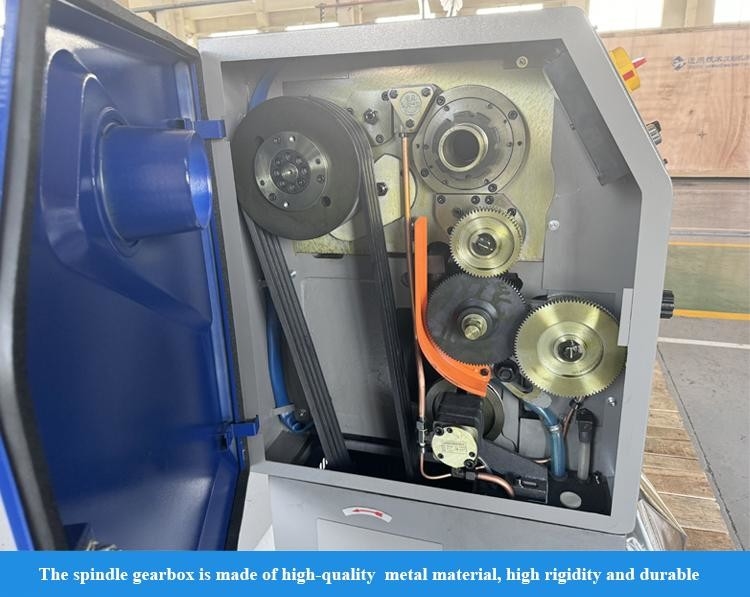

Productdetails:

Productparamenters:

Item		Eenheid	CA6140B/A CA6240B/A	CA6150B/A CA6250B/A
Max.Swing Dia over bed		mm	400	500
Max.Swing Dia over rijtuig		mm	210	300
Max Swing Dia over opening/ breedte van opening		mm	630*210	720*210
Max werkstuklengte		mm	1000/900; 1500/1400; 2000/1900

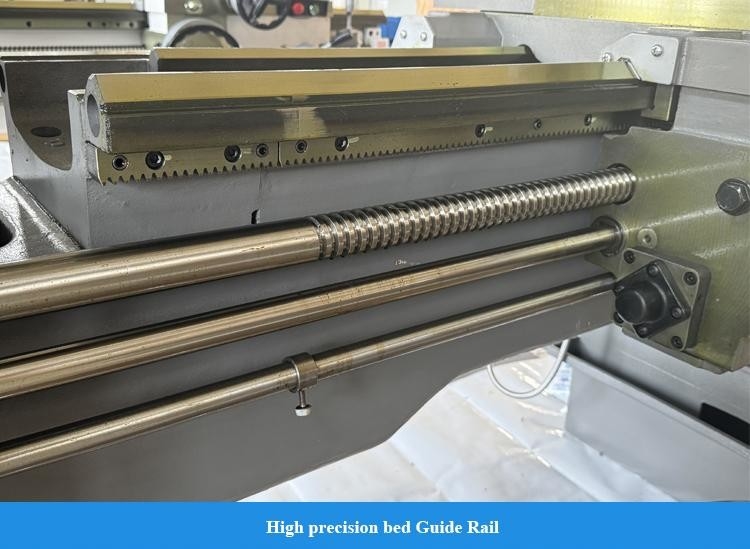

Breedte van bed / hardheid mm		mm	400, RC52
Sectie van draaigereedschap		mm	25x25
Spindelsnelheidsbereik		r/min	10-1400 (24)

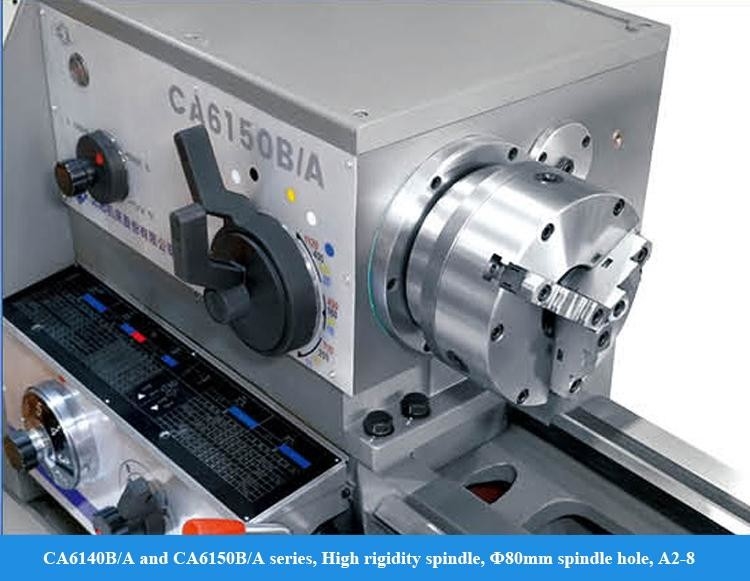

Spil boring en neus		mm	80 A28
Taps toelopende spindelneus			Φ90mm (1:20)
Bereik van longitudinaal voer	Standaard	mm/r	0.11-1.6
	kleine voeding	mm/r	0.028-0.11
	vergrotende feed	mm/r	1.71-6.4
Rang van kruisvoer	Standaard	mm/r	0,05-0,8
	kleine voeding	mm/r	0,014-0.005
	vergrotende feed	mm/r	0.88-3.2
Travel of Cross Slide / Top Turret Travel		mm	320/140
Zwenkhoek van samengestelde glijbaan		rang	± 90
Snelle reiskoets		m/min	4
Snelle reis van kruisglijbaan		m/min	2

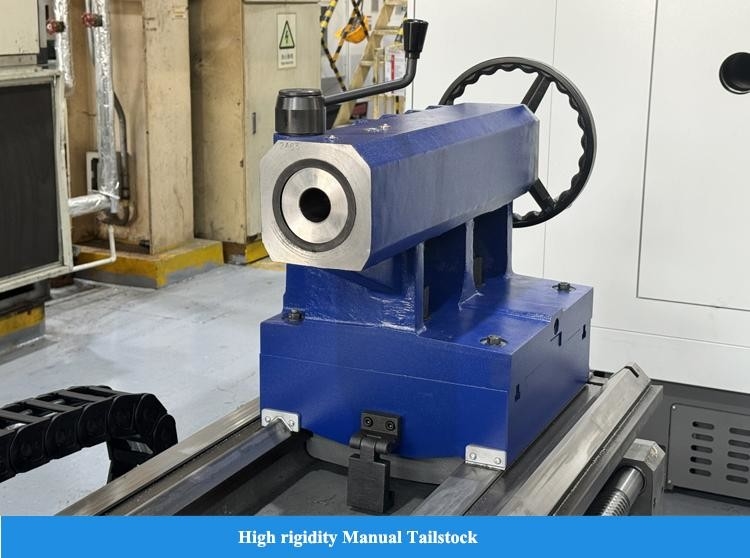

Travel of Tailstock Spindle		mm	150
Diameter van de spindel		mm	Φ75
Taps toelopende spindel			Morse 5#
Metrische thread (soorten)		mm	1-192 (44)
Whitwhorth Thread (soorten)		TPI	1/2-24 (28)
Modulaire thread (soort)		mm	0,25-48 (39)
Diameter toonhoogte (soorten)		Dp	1/2-96 (38)
Hoofdmotor		kw	7.5
Nieuw gewicht van de machine	1000 mm	kg	2070	2140
	1500 mm	kg	2220	2290
	2000 mm	kg	2570	2640
Algemene afmetingen (l*w*h)	1000 mm	mm	2668*1000*1270	2668*1037*1315
	1500 mm	mm	3168*1000*1270	3168*1037*1315
	2000 mm	mm	3668*1000*1270	3668*1037*1315

CA6140B/A en CA6240B/A Standaardconfiguratie: Spindel boring dia. : Φ 80mm 1. Spindelneustype: A28 2. Chuck: φ 250mm drie kaak klootzak 3. Taistock -tape: Morse 5 4. Dood Center 5. Werklamp 6. Oliepistool 7. Gereedschapskist 8. Verstelbaar ijzeren pad	CA6140B/A en CA6240B/A Selectieve configuratie: 1. Φ 315mm handmatige drie kaak klootzak 2. φ 250 mm handleiding vier chuck 3. Φ 315mm handleiding vier kaak klootzak 4. Stabiele rust φ 20- φ125mm 5. Stabiele rust φ100-φ205mm 6. Volg rust φ20-φ80mm 7. Live Center Morse 5 of Morse 4 8. Beveiliging van Chuck 9. achterste chipscherm 10. Digitaal display

CA6150B/A en CA6250B/A Standaardconfiguratie: Spindel boring dia. : Φ 80mm 1. Spindelneustype: A28 2. Chuck: φ 250mm drie kaak klootzak 3. Taistock -tape: Morse 5 4. Dood Center 5. Werklamp 6. Oliepistool 7. Gereedschapskist 8. Verstelbaar ijzeren pad

CA6150B/A en CA6250B/A Selectieve configuratie: 1. Φ 315mm handmatige drie kaak klootzak 2. φ 400 mm handleiding drie kaak klootzak 3. Φ 250 mm handleiding vier chuck 4. Φ 315mm handleiding vier kaak klootzak 5. φ 400mm handleiding vier kaak klootzak 6. Stabiele rust φ 20- φ125mm 7. Stabiele rust φ125-φ250mm 8. Volg rust φ20-φ80mm 9. Live Center Morse 5 of Morse 4 10. Beveiliging van Chuck 11. achterste chipscherm 12. Digitaal display

Onze service:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1. Alle onderdelen moeten worden geïnspecteerd

2. Meer dan 100 productieprocescontrole
3. Meer dan 200 inspectie -items
4. Voorbeeldverwerking van elke machine
5. 72 uur Trial Run vóór de levering

Waarom kiezen voor ons:

◆ Sense van topkwaliteit, de verzoeken van klanten komen eerst
◆ 30 jaar + R & D -geschiedenis, het bedrijf werd opgericht in 1993
◆ Hightech-fabrikant met onderzoeks- en ontwerptecapaciteit
◆ Stabiel en volwassen leveringssysteem
◆ Jonge actieve verkoop en ingenieurs voor directe services (24 uur online)
◆ Upgraden op mechanisme volgens ergonomie en eenvoudig onderhoud
◆ Ons structuurontwerpprincipe: eenvoudig onderhoud en installatie, lage kosten onderhoud, geen invloed op de productie

Over ons:

Welkom om ons te bezoeken!

Shanghai HD M&E Tech Co., Ltd bevindt zich in Shanghai, China. Wij zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, het centrum van het portaalbewerking, het machinecentrum van de vijfassige machinaal, turn-milling center en verschillende andere CNC-apparatuur. We hebben meer dan 200 soorten machine -tools. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.

Onze fabriek heeft meer dan 80 jaar geschiedenis van gereedschappen voor productiemachine. De eerste draaibank, boormachine en saaie machine zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machinetoolindustrie en de grootste productie van machinetools in China geweest. Machine -gereedschapsproducten bedekken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C -elektronica, mallen en andere industrieën. We nemen de missie om de machine -tools te voorzien van toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

FAQ:

Q1. Bent u een handelsbedrijf of productiebedrijf?

Wij zijn een productiebedrijf.

Q2. Wat zijn uw belangrijkste producten van uw bedrijf?

Wij specialiseerden ons in allerlei machines, zoals CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventionele draaibank, boormachine, radiaal boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (Special Purpose Machine) bieden?

Ja, we bieden slimme CNC -oplossingen voor onze klant om de efficiëntie te vergroten.

V4: Wat zijn uw garantievoorwaarden?

We zullen een vervanging leveren voor onderdelen die gedurende een periode van 12 maanden defect blijken te zijn,
Beginnend op de factuur van de machine.

Q5. Wat zijn de diensten?
PR-sales: op maat gemaakte oplossingen, planning en ontwerp; één-op-één service
After Sales: 7 dagen 24 uur on -line service, externe richtlijnen voor installatie, docking met klantensoftware -systeem

V6: Waarom kiezen voor uw bedrijf?

Producten van de ontwikkeling, het ontwerp, de productie, assemblage van het gehele productieproces zijn
uitgevoerd tussen planten met een complete productieketen, wat uw meest betrouwbare garantie is.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland sturen?

We kunnen dit soort service leveren. Wanneer de machines de installatiesite van de koper aankomen, kunnen we tijdig mechanische en elektrische ingenieurs verzenden om te installeren volgens het schema van de koper. Al deze kunnen worden geciteerd en vermelden in het contract. De verkoper zal samenwerken met de koper om de voorbereiding van Visa en de installatie aan te pakken voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% initiële betaling wanneer bestelling, 70% saldo -betaling vóór verzending. onherroepelijke brief van credit bij zicht
