SMTCL horizontale draaibank CA6140B/A 2000mm handmatige draaibank voor staal

Productbeschrijving:

De CA-serieEen gewone draaibank is een soort standaard draaibank die vaak wordt gebruikt voor het verwerken van middelgrote werkstukken.

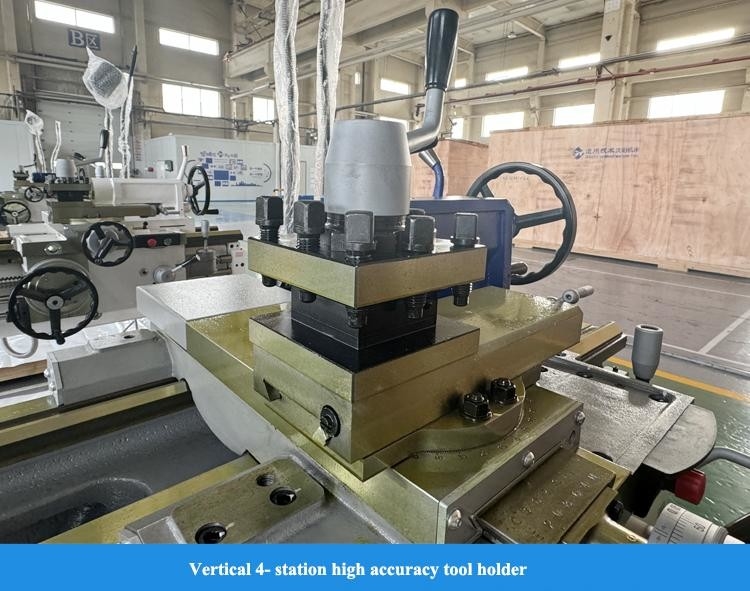

De CA-serieeen gewone draaibank bestaat doorgaans uit een bed, een spindel, een voersysteem en een gereedschapsholder.terwijl de spindel verantwoordelijk is voor het bevestigen en draaien van het werkstukHet voersysteem regelt de beweging van het snijgereedschap op het werkstuk en de gereedschapsholding wordt gebruikt voor het vastklemmen en bedienen van de snijgereedschappen.

De CA-serieeen gewone draaibank is geschikt voor het bewerken van verschillende soorten metalen werkstukken, zoals assen, draden en tandwielen.Het wordt veel gebruikt in de productie- en mechanische verwerkingsindustrie als een van de veelgebruikte werktuigmachines.

De CA-seriede gewone draaibank heeft een brede toepassing in de industriële productie en voldoet aan de eisen van zowel de bewerking van een enkelstuk als de massaproductie.het geschikt maken voor beginners en kleine tot middelgrote ondernemingen met verschillende bewerkingsbehoeften.

Productkenmerken:

1Nieuwe verschijning

Het uiterlijk van de werktuigmachine integreert het ergonomische concept in de rijpe machineconstructie, verbetert de werking, maakt gebruik van de opvallende rode en grijze stempelonderdelen,en de algehele verschijning is prachtig.

2Volledige specificaties

De producten van de CA-serie hebben volledige specificaties en een breed scala aan categorieën.

3Volledige functies

CA-serie draaibank kan een verscheidenheid van materialen eind, binnen en buiten E1 kolom, kegel en andere roterende oppervlak draaiende verwerking dragen.modulairBovendien kunnen boorwerkzaamheden, haarspeldgaten, het trekken van oliegeweren en andere werkzaamheden ook gemakkelijk worden gekwalificeerd.

4Uitstekende prestaties.

De gewone draaibank van de 40A-serie is voorzien van een spindel met een grote doorsnede en heeft een bredere bedspanning dan vergelijkbare producten.het bereiken van een hoger structureel verschil en het bereiken van nieuwe prestatieniveaus.

Productgegevens:

Productparameters:

Posten		Eenheid	CA6140B/A CA6240B/A	CA6150B/A CA6250B/A
Max. Swing dia over het bed.		mm	400	500
Max. Swing dia over de wagen		mm	210	300
Maximale schommeldia over de opening/breedte van de opening		mm	630*210	720*210
Maximale lengte van het werkstuk		mm	1000/900; 1500/1400; 2000/1900

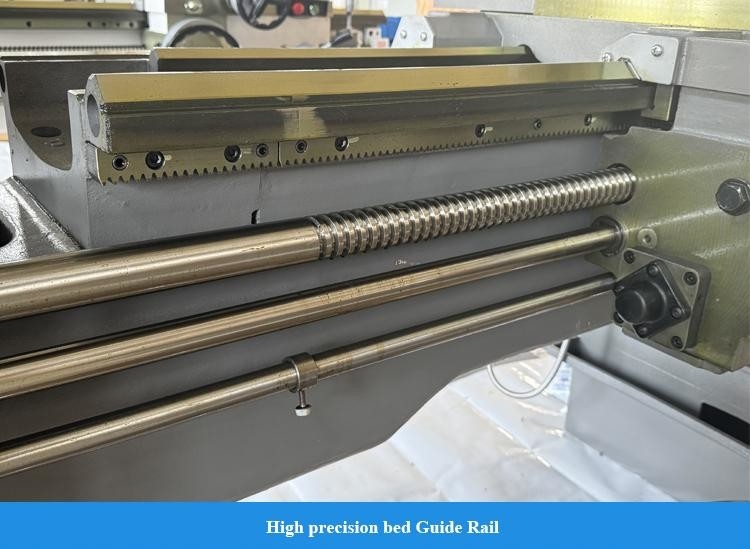

Breedte van het bed / hardheid mm		mm	400, Rc52
Deeltjes van draaistools		mm	25x25

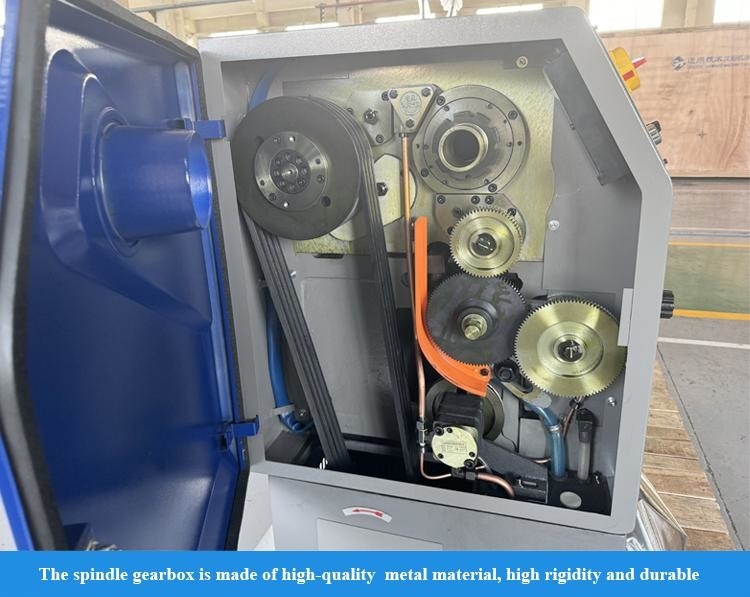

Spindelversnellingsbereik		r/min	10-1400(24)

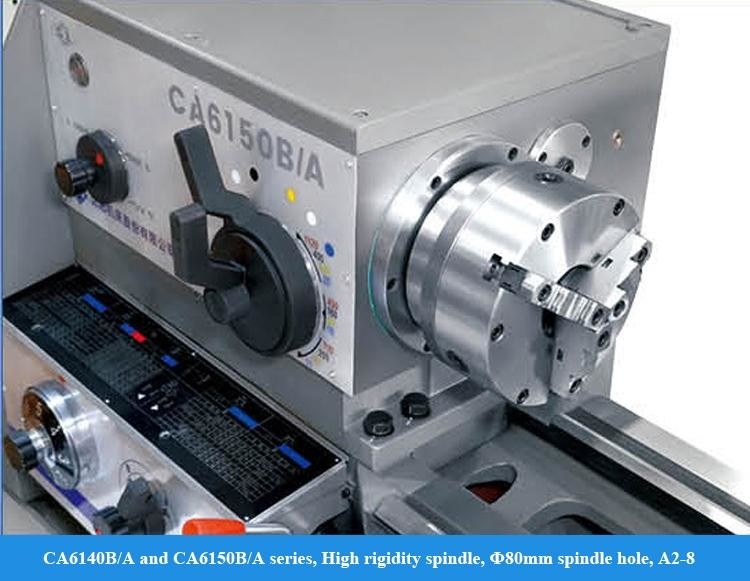

Spindelboor en neus		mm	80 A28
Taper van spindel neus			Φ90mm(1:20)
Lange voedingsbereik	Standaard	mm/r	0.11-1.6
	kleinvoer	mm/r	0.028-0.11
	vergroten van de voeding	mm/r	1.71-6.4
Verscheidenheid van kruisvoeding	Standaard	mm/r	0.05-0.8
	kleinvoer	mm/r	0.014-0.005
	vergroten van de voeding	mm/r	0.88-3.2
Verplaatsing van de dwarsslijp / top torent		mm	320/140
Rotatiehoek van samengestelde glijbaan		graad	± 90
Vervoer voor snel vervoer		m/min	4
Snel bewegen van de dwarsglijbaan		m/min	2
Verplaatsing van de staafspindel		mm	150
Diameter van de staafspindel		mm	Φ75
Taper van de staafspindel			Morse 5#
Metrische draad ((soorten)		mm	1-192 ((44)
Whitwhorth draad (soorten)		t.p.i.	Voorstel voor een richtlijn van de Raad van 18 december 1998 betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten 1/2-24
Modulaire draad ((soort)		mm	0.25-48 ((39)
Diameter Pitch (soorten)		D.P.	1/2-96(38)
Hoofdmotor		kW	7.5
Nieuw gewicht van de machine	1000 mm	kg	2070	2140
	1500 mm	kg	2220	2290
	2000 mm	kg	2570	2640
Algemene afmetingen ((L*W*H)	1000 mm	mm	2668*1000*1270	2668*1037*1315
	1500 mm	mm	3168*1000*1270	3168*1037*1315
	2000 mm	mm	3668*1000*1270	3668*1037*1315

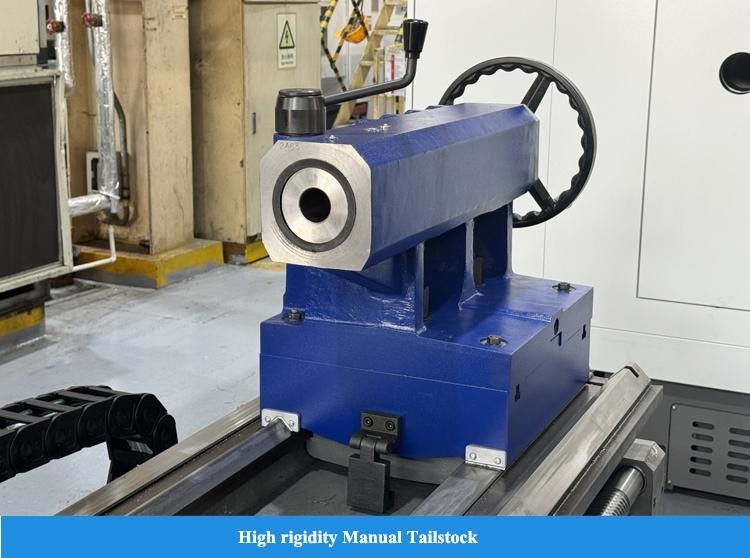

CA6140B/A en CA6240B/A Standaardconfiguratie: Spindelboorplaat. :Φ 80 mm 1. Spindel neus type:A28 2F 250 mm drie kaak chuck 3- Taistock tape: Morse 5. 4Dood midden. 5Werklamp 6Oliepistool. 7Gereedschapskist 8. Verstelbaar ijzeren pad	CA6140B/A en CA6240B/A Selectieve configuratie 1. Φ 315 mm handmatige drie kaak chuck 2. Φ 250 mm handmatige vier-schok 3. Φ 315 mm handmatige vier kaak chuck 4Steady rest Φ 20- Φ125 mm 5. Steady rest Φ100-Φ205mm 6. Volgt rust Φ20-Φ80mm 7Leven in het centrum Morse 5 of Morse 4. 8- Chuck bescherming. 9Achterste chip scherm. 10Digitaal display

CA6150B/A en CA6250B/A Standaardconfiguratie: Spindelboorplaat. :Φ 80 mm 1. Spindel neus type:A28 2F 250 mm drie kaak chuck 3- Taistock tape: Morse 5. 4Dood midden. 5Werklamp 6Oliepistool. 7Gereedschapskist 8. Verstelbaar ijzeren pad

CA6150B/A en CA6250B/A Selectieve configuratie 1. Φ 315 mm handmatige drie kaak chuck 2. Φ 400 mm handmatige drie-kaak-schok 3. Φ 250 mm handmatige vier-schok 4. Φ 315 mm handmatige vier kaak chuck 5. Φ 400 mm handmatige vierkoppeling 6Steady rest Φ 20- Φ125 mm 7. Steady rest Φ125-Φ250mm 8. Volgt rust Φ20-Φ80mm 9Leven in het centrum Morse 5 of Morse 4. 10- Chuck bescherming. 11Achterste chip scherm. 12Digitaal display

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
