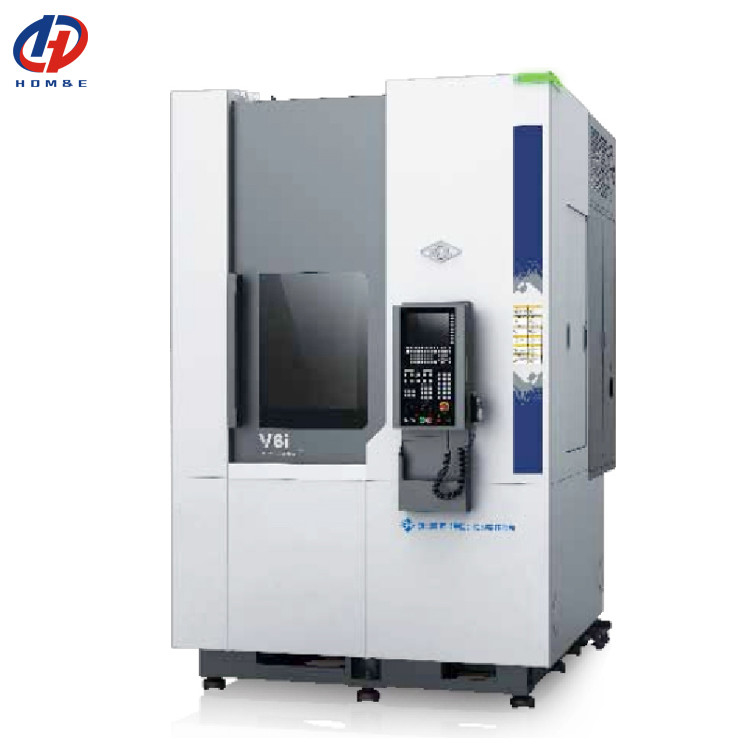

SMTCL Verticale CNC draaibank V6 Heavy Duty Verticale CNC draaibank
Merknaam:
SMTCL
Modelnummer:
V6
Plaats van herkomst:
China
Certificering:
CE ISO certification
Minimale bestelhoeveelheid:
1
Leveringscapaciteit:
50 stuks per maand
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | V6 |
|---|---|---|---|
| Cnc of niet: | CNC | Sleutelwoord: | Verticale CNC-draaien |
| Spindelneustype: | A2-11 | Uitgangsvermogen van de hoofdmotor: | 22/30kw |
| Maximale schommeldiameter boven het bed: | Φ800 /Φ1000 mm | Maximum scherpe hoogte: | 600/900 mm |
| Markeren |
Verticale zware CNC-freesmachine,V6 Verticale CNC draaibank,Verticale CNC-draaibank van 22 kW |
||
Productbeschrijving
Productbeschrijving:
SMTCL Verticale CNC draaibank V6 Heavy Duty Verticale CNC draaibank
Een CNC-verticale draaibank is een werktuig voor het bewerken van werkstukken, dat wordt gekenmerkt door een spindel loodrecht op het werkoppervlak.Het gebruikt een numeriek besturingssysteem om de beweging van het gereedschap te regelen om een nauwkeurige bewerkingsoperatie te bereiken. CNC verticale draaibank is meestal samengesteld uit machine gereedschap lichaam, werkbank, spindle, gereedschaphouder, CNC-systeem enzovoort.een stabiele steun en stijfheid biedenDe werkbank is een platform voor het vasthouden van werkstukken en kan indien nodig worden opgeheven en gedraaid.en de snelheid en voedingssnelheid kan worden bestuurd door het CNC-systeem. De gereedschapsholder is een onderdeel dat wordt gebruikt om het gereedschap te bevestigen, dat de voeding en terugspoeling van het gereedschap kan realiseren.die de bewegende baan en de bewerkingsparameters van het gereedschap via het programma kan bedienen. CNC verticale draaibank heeft de voordelen van hoge precisie, hoge efficiëntie en sterke flexibiliteit. Het kan een verscheidenheid aan bewerkingen uitvoeren, zoals draaien, frezen, boren, enz.Door de programmering van een numeriek besturingssysteem, de bewerking van complexe vormen kan worden gerealiseerd en de bewerkingsnauwkeurigheid en productie-efficiëntie kunnen worden verbeterd.schimmelverwerking en andere gebieden.Productkenmerken

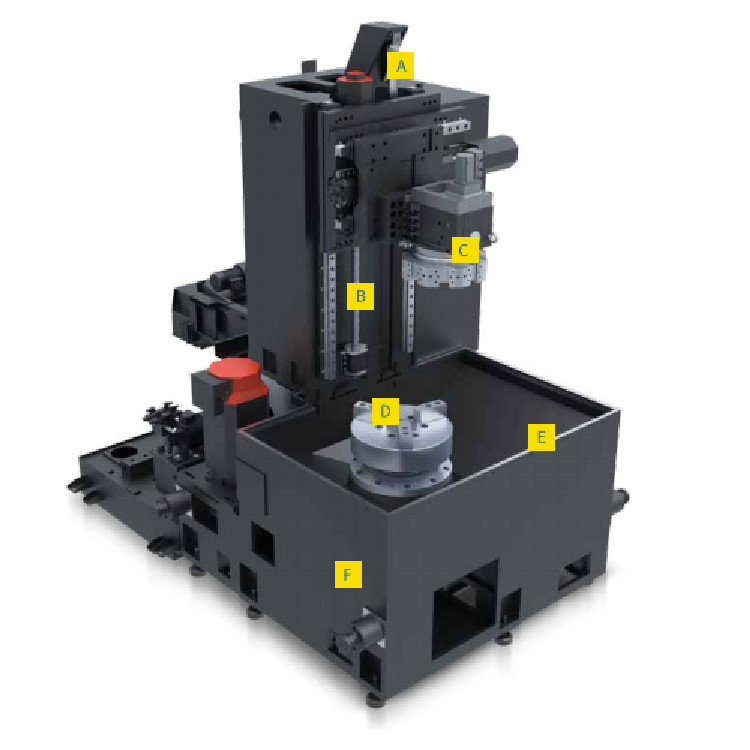

A,stikstofbalans
Het onafhankelijke stikstofbalansmechanisme zorgt voor een snelle Z-asbeweging en biedt milieubescherming en energiebesparing.
B.Compacte structuur
De structuur van de hoofdeenheid is compact en de oppervlakte is verminderd.
C,hoge snelheid twee assen
Machine-efficiëntie wordt effectief verbeterd
D,integral spindle
De hoge stijfheid van de spindel zorgt voor een soepeler snijden en de waterdichte structuur met dubbele doolhof zorgt voor de betrouwbaarheid van de spindel.
E,grote ontladingshoek van de chip
De chipontladingshoek wordt vergroot om een soepele chipontlading te garanderen.
F, Integraalbe
Het bed is geanalyseerd en geoptimaliseerd om de stijfheid van de machine te verbeteren.
Productgegevens:
Verticale draaibank van de serie V6

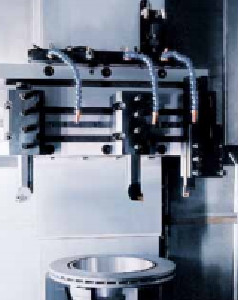

De doosstructuur met een uitstekende schokdemper en een grotere bewerkingsruimte is geschikt voor de bewerking van autocomponenten zoals remnavel, wielnavel en reducerbehuizing.liftwielHet product kan ook worden gebruikt voor zachte/harde bewerking van lagers en kan de slijp vervangen door draaien.Het gereedschap is handig voor de installatie van verschillende speciale armaturenDeze systemen kunnen worden gebruikt voor het bewerken van onderdelen van ingewikkelde behuizingen en onderdelen met een abnormale vorm.
Productparameters:
|
Artikel 1
|
Eenheid
|
V6i
|
V6C
|
V6S
|
|
Bewerkingscapaciteit
|
||||
|
Maximale schommeldiameter boven het bed
|
mm
|
Φ800
|
Φ860
|
Φ1000
|
|
Maximale snijhoogte
|
mm
|
740
|
700
|
800
|
|
Maximale snijdiameter
|
mm
|
Φ600
|
Φ800
|
Φ900
|
|
Spindel
|
||||
|
Spindel neus type
|
|
A2-11
|
A2-11
|
A2-15
|
|
Spindelversnellingsbereik
|
r/min
|
50-2000
|
50-1500
|
50-800
|
|
Uitgangsvermogen van de hoofdmotor
|
KW
|
22/30
|
22/30
|
37/55
|
|
Maximaal uitgangsmoment van de spindel
|
Nm
|
1244
|
1244
|
2000
|
|
Schokdiameter
|
Inch
|
21 ¢
|
21 ¢
|
24 ¢
|
|
Voeding
|
||||
|
X-as snelle snelheid
|
m/min
|
20
|
16
|
10
|
|
Z-as snelle snelheid
|
r/min
|
20
|
16
|
12
|
|
Reizen
|
||||
|
x-asvervoer
|
mm
|
340
|
440
|
800
|
|
Z-asvervoer
|
mm
|
740
|
720
|
850
|
|

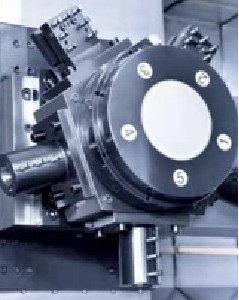

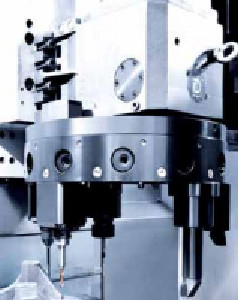

Gereedschapspost
|
||||
|
Typ van gereedschapspal
|
|
Horizontale 8-positie
|
Horizontale 8-positie
|
Horizontale 8-positie
|
|
Werktuiggrootte
|
|
32*32/Φ50
|
32*32/Φ50
|
32*32/Φ50
|
|
Precisiteit
|
||||
|
Bewerkingsnauwkeurigheid
|
|
IT6
|
IT6-IT7
|
IT6-IT7
|
|
Ruwe vorm van het bewerkte werkstuk
|
|
Ra1.6
|
Ra1.6
|
Ra1.6
|
|
Positioneringsnauwkeurigheid
|
||||
|
X-as
|
mm
|
0.008
|
0.008
|
0.018
|
|
Z-as
|
mm
|
0.010
|
0.010
|
0.020
|
|
Herhaalbaarheid van de positionering
|
||||
|
X-as
|
mm
|
0.006
|
0.006
|
0.0075
|
|
Z-as
|
mm
|
0.006
|
0.006
|
0.015
|
|
Maximale laadcapaciteit
|
||||
|
Scheerplaten (inclusief scheerplaten)
|
kg
|
500
|
600
|
800
|
|
Gewicht van de machine
|
||||
|
Hoofdeenheid
|
kg
|
9000
|
10500
|
15000
|
|
Algemene afmetingen
|
||||
|
L×W×H
|
mm
|
2030*2737*3188
|
3400*2200*3300
|
3940*2795*3671
|
Toepassing in de industrie:
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Uitstelling:
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
