GMC Heavy Duty Gantry Machining Center Hoog snelheids CNC-boren en frezen
Productgegevens
| Features: | Heavy Boring And Milling Machine | Merknaam: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRS | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Markeren |
Zware portalborende freesmachine,High Speed Gantry Machining Center,SMTCL |
||
Productbeschrijving

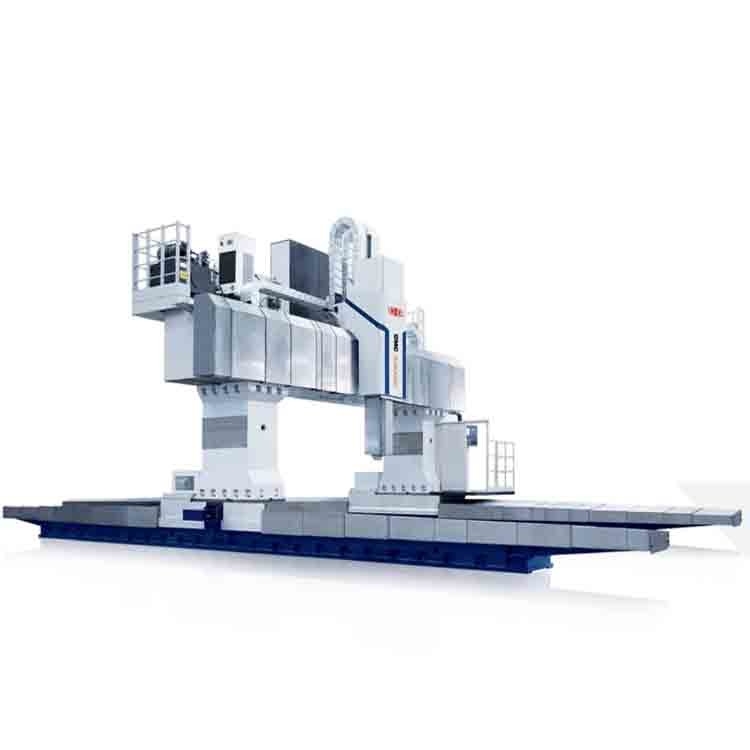

De GMC-GRS-serie is een CNC-gereedschapsmachine met een vaste werkbank en een longitudinaal beweegbaar portierframe. Het portierframe is zeer stijf.gesloten grote ramDe dwarsbalk is geconfigureerd met gietijzer-staal band rollend/schuifend composietgeleider en is geschikt voor zware snijbewerking van verschillende materialen.Het product besteedt aandacht aan de dubbele eisen van hoge nauwkeurigheid en hoge snelheidNa de configuratie van de geautomatiseerde toebehorende freeskop is de werktuigmachine na één bevestiging in staat alle vlakken en gaten behalve het ondervlak te bewerken.en de machinaire nauwkeurigheid en geologische positie tussen vlakken en gaten van de bewerkte onderdelen te waarborgen.Het product is een ideale uitrusting voor het bewerken van belangrijke zware werkstukken zoals de machine en de grote doos, die een hoge bewerkingsnauwkeurigheid vereisen.De serie van gereedschapsmachines neemt modularisatieontwerp, en verschillende programma's voor het vervoer en de configuratie van onderdelen kunnen worden geformuleerd op basis van de vraag van de markt en de eisen van de klant.
| Artikel 1 | Eenheid | GMC 3080GRS | GMC 4080GRS | GMC 5080GRS | ||
|---|---|---|---|---|---|---|
| Werkbank | Afmetingen van de werkbank | mm | 3000*8000 | 4000*8000 | 5000*8000 | |
| Afstand tussen twee kolommen | mm | 4400 | 5300 | 6300 | ||
| Laadcapaciteit van de werkbank | t/m2 | 10 | 10 | 10 | ||
| T-vormige groefbreedte | mm | 36 | 36 | 36 | ||
| Bewerkingen bereik |
Maximaal vervoer van het portier-X-as | mm | 8000 | 8000 | 8000 | |
| Maximale glijbaan-Y-as | mm | 4700 | 5500 | 6500 | ||
| Maximaal ramverkeer-Z-as | mm | 1500 | 1500 | 1500 | ||
| Afstand van spindel neus tot werkbank-maximaal | mm | 2000 | 2000 | 1500 | ||
| Afstand van spindel neus tot werkbank-Minimum | mm | 500 | 500 | 500 | ||
| Spindel | Taper gat ((7:24) | BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk | ||
| Versnellingsbereik | r/min | 40-3000 | 40-3000 | 40-3000 | ||
| Vermogen van de motor om het vermogen van de motor te verhogen | N.m. | 3000/3600 | 3000/3600 | 3000/3600 | ||
| Vermogen van de spindelmotor ((gefrituurd/30min) | kW | 58/69 | 58/69 | 58/69 | ||
| Afmeting van de rechthoekige ram | mm | 500*500 | 500*500 | 500*500 | ||
| Voeding | Versnellingsbereik | mm/min | 1-6000 | 1-6000 | 1-6000 | |
| Snelbewegings-X-as | m/min | 10 | 10 | 10 | ||
| Snelle beweging Y-as | m/min | 12 | 12 | 12 | ||
| Rapide beweging Z-as | m/min | 12 | 12 | 12 | ||
| Positionering nauwkeurigheid van de machine |
X-as | mm | 0.012/2000 | 0.012/2000 | 0.012/2000 | |
| Y-as | mm | 0.028 | 0.032 | 0.032 | ||
| Z-as | mm | 0.025 | 0.025 | 0.025 | ||
| Herhaalbaarheid nauwkeurigheid |
X-as | mm | 0.01/2000 | 0.01/2000 | 0.01/2000 | |
| Y-as | mm | 0.02 | 0.02 | 0.02 | ||
| Z-as | mm | 0.012 | 0.012 | 0.012 | ||
| Totale elektriciteitscapaciteit | KVA | 190 | 190 | 190 | ||
| De benodigde vloerruimte voor de machine (L*W*H) | mm | 21400*9900*8600 | 21400*10600*8600 | 21400*12000*8600 | ||
- Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Elk onderdeel moet worden geïnspecteerd.
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectiepunten
- Proefverwerking van elke machine
- 72 uur proefrit voor levering
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
te beginnen met de datum van de vrachtbrief van de machine.
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
