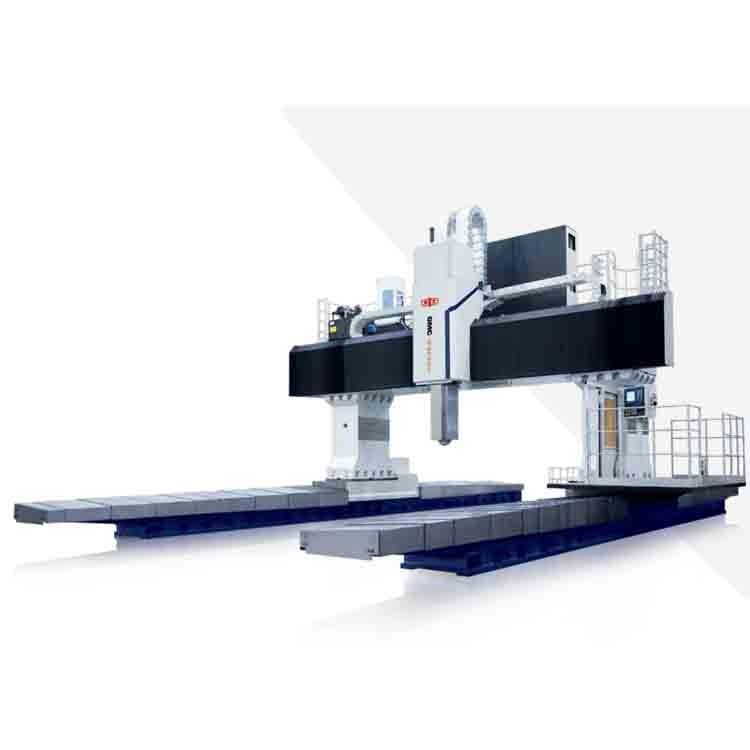

Gantry Machining Center GMC3080 Heavy Duty High Speed Gantry Moving CNC Machine met vaste werkbank
Productgegevens
| Features: | Heavy Boring And Milling Machine | Merknaam: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Markeren |
CNC-machine voor het verplaatsen van de voorziening,CNC-machine voor het verplaatsen van hoogwaardige galerij,Vaste werkbank Portal Machining Center |
||
Productbeschrijving
Productbeschrijving:
Werktuigmachines van de serie GMC-GRVis een grote snelheidsgordel bewegende CNc-machine met een vaste werkbank en een longitudinaal bewegende bruggenframe.elke zijde heeft een dubbel aandrijfsysteem tegen terugslagDe dwarsbalk is geconfigureerd met geïmporteerde precieze lineaire geleidingsrails en de ram heeft een gesloten wrap-around glijdend geleidingsrailspaar.sterke bewerkingscapaciteit en uitgebreide toepassingsomvang, is geconfigureerd met een geautomatiseerde rechthoekige freeskop en kan met hoge nauwkeurigheid en hoge efficiëntie continu meerdere bewerkingen uitvoeren, zoals boren,Verwijdering en stijve aanpassing van het freesvlakHet werktuig heeft een compacte en redelijke algemene indeling, een gemakkelijke reparatie en onderhoud.Alle belangrijke uitbestede onderdelen nemen producten van buitenlandse bekende merken over en de betrouwbaarheid van het werktuig is hoog.
|
Artikel 1
|
Eenheid
|
GMV 3080GRV
|
GMV 4080GRV
|
|||
|
Werkbank
|
Afmetingen van de werkbank
|
mm
|
3000×8000
|
4000×8000
|
||
|
Afstand tussen twee kolommen
|
mm
|
4200
|
5200
|
|||
|
Laadcapaciteit van de werkbank
|
t/m2
|
10
|
10
|
|||
|
T-vormige groefbreedte
|
mm
|
28
|
28
|
|||
|
Bewerkingen
bereik |
Maximaal vervoer van het portier-X-as
|
mm
|
8000
|
8000
|
||
|
Maximale glijbaan-Y-as
|
mm
|
4200
|
5200
|
|||
|
Maximaal ramverkeer-Z-as
|
mm
|
1250
|
1500
|
1250
|
1500
|
|
|
Afstand van spindel neus tot werkbank-maximaal
|
mm
|
1500
|
2000
|
1500
|
2000
|
|
|
Afstand van spindel neus tot werkbank-Minimum
|
mm
|
250
|
500
|
250
|
500
|
|
|
Spindel
|
Taper gat ((7:24)
|
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
||
|
Versnellingsbereik
|
r/min
|
40-4500
|
40-3000
|
40-4500
|
40-3000
|
|
|
Vermogen van de motor om het vermogen van de motor te verhogen
|
N.m.
|
1050/1260
|
2000/2400
|
1050/1260
|
2000/2400
|
|
|
Vermogen van de spindelmotor ((gefrituurd/30min)
|
kW
|
30/36
|
30/36
|
30/36
|
30/36
|
|
|
Afmeting van de rechthoekige ram
|
mm
|
400 × 400
|
500 × 500
|
400 × 400
|
500 × 500
|
|
|
Voeding
|
Versnellingsbereik
|
mm/min
|
1-6000
|
1-6000
|
||
|
Snelbewegings-X-as
|
m/min
|
10
|
10
|
|||
|
Snelle beweging Y-as
|
m/min
|
12
|
12
|
|||
|
Rapide beweging Z-as
|
m/min
|
12
|
12
|
|||
|
Positionering
nauwkeurigheid van de machine |
X-as
|
mm
|
0.014/2000
|
0.014/2000
|
||
|
Y-as
|
mm
|
0.035
|
0.04
|
|||
|
Z-as
|
mm
|
0.022
|
0.025
|
0.022
|
0.025
|
|
|
Herhaalbaarheid
nauwkeurigheid |
X-as
|
mm
|
0.01/2000
|
|
0.01/2000
|
|
|
Y-as
|
mm
|
0.02
|
0.025
|
|||
|
Z-as
|
mm
|
0.01
|
0.012
|
0.01
|
0.012
|
|
|
Totale elektriciteitscapaciteit
|
KVA
|
130
|
135
|
130
|
135
|
|
|
De benodigde vloerruimte voor de machine (L*W*H)
|
mm
|
21050 × 9400 × 6206
|
21050 × 9400 × 6700
|
21050 × 10400 × 6206
|
21050 × 10400 × 6700
|
|
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
