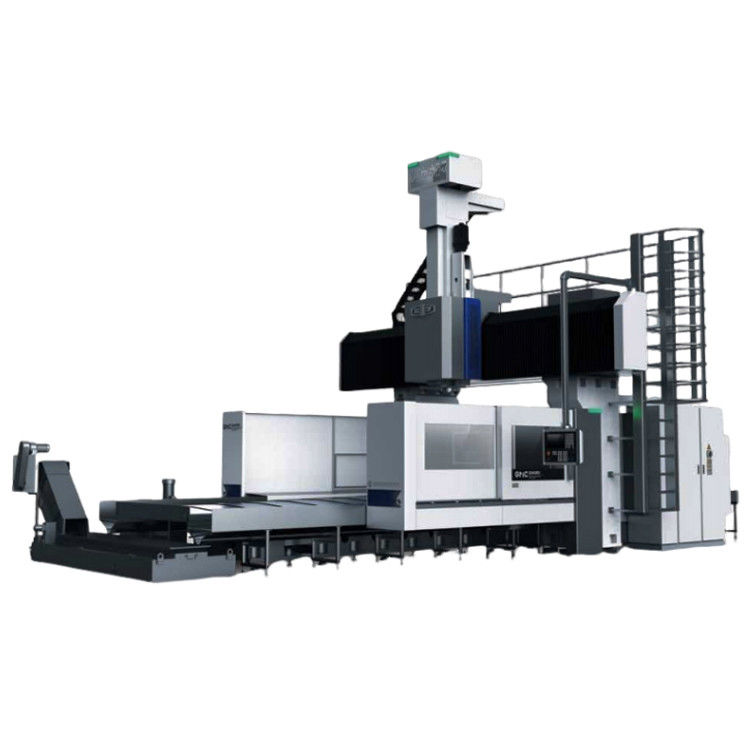

SMTCL Gantry Heavy Duty Boring And Milling Machine GMC2060 3-assige CNC-freesmachine
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | GMC2060RV |
|---|---|---|---|
| Cnc of niet: | CNC | Sleutelwoord: | Gantry-bewerkingscentrum |
| Controlesysteem: | SIEMENS GSK FANUC (optioneel) | Functies: | Zware boor- en freesmachine |
| Sollicitatie: | Metaalbewerkingscentrum | ||
| Markeren |
Machineriecentrum voor zware bewerkingen,Gantier zware boring freesmachine,3-assige CNC-grendelfreesmachine |
||
Productbeschrijving

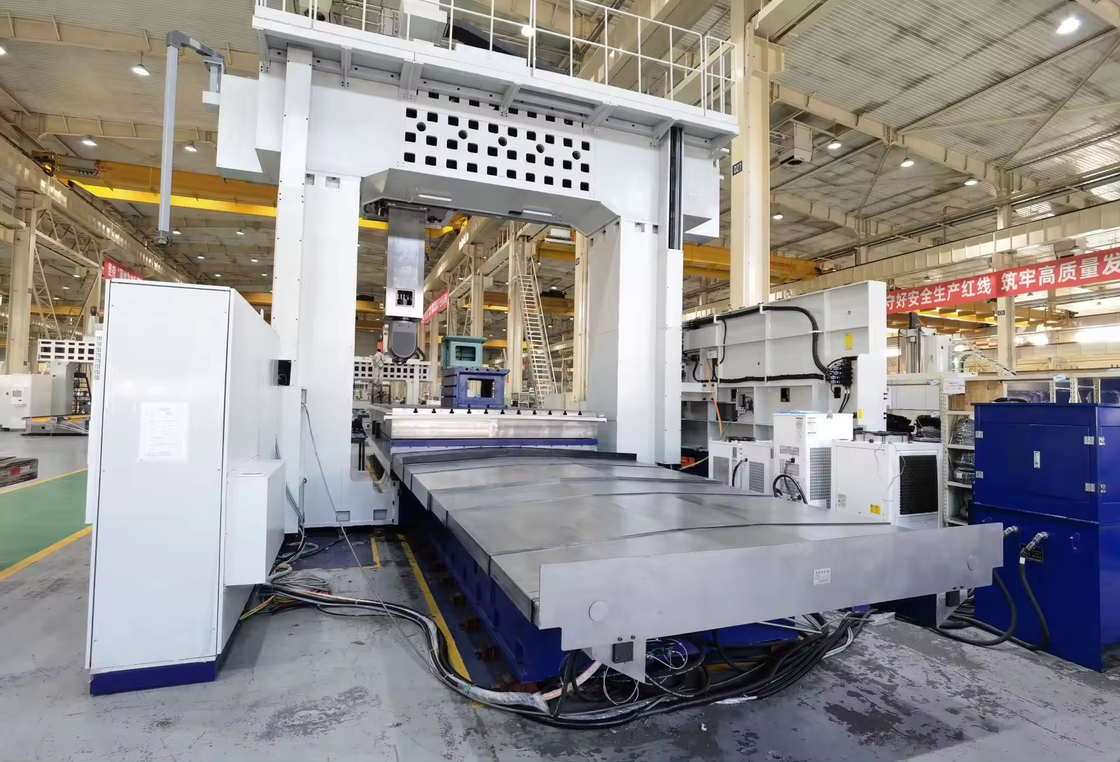

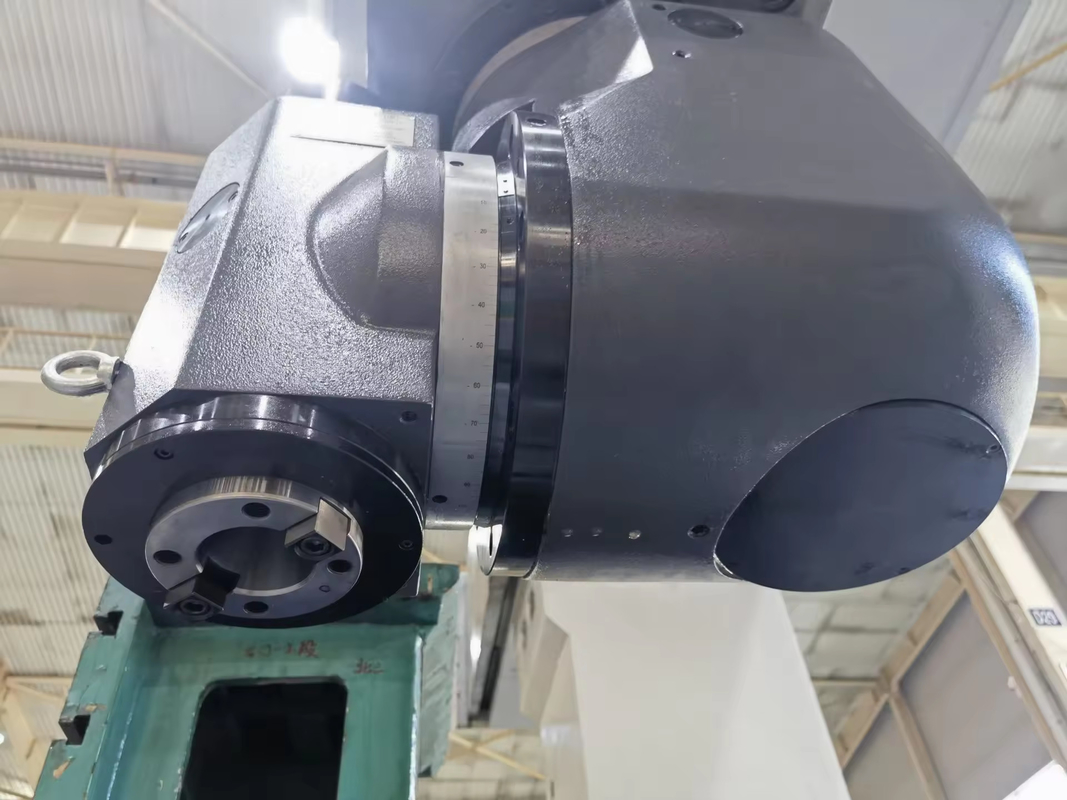

Werktuigmachines van de GMC-RV-serieis een borings-/freesmachine van het portiertype met een beweegbare werkbank en een vaste dwarsbalk, heeft een hoge stijfheid en is een snelle en zware snijmachine.De serie van werktuigmachines wordt gebruikt voor het bewerken van meerdere soorten precieze componenten, zoals verschillende fundamentele grote werkstukkenHet product is geconfigureerd met een geautomatiseerd rechthoekig freeshoofd.en is in staat om de bewerking van verschillende procedures zoals frezen te voltooienHet product is hoofdzakelijk van toepassing op industriële sectoren zoals scheepsbouw,elektriciteitsopwekking, zware machines, locomotieven, gereedschapsmachines, textielmachines, drukmachines en matrijzen, enz. Het product heeft een modulair ontwerp,serie- en aanpassingsproductie volgens de marktvraagDe uitstekende prijs-prestatieverhouding is de beste keuze voor binnenlandse en buitenlandse klanten.
Diepe integratie met Siemens, op maat gemaakte procesinterface, optimale prestaties en efficiëntie in dezelfde specificatie; ondersteunt full-process testen van bewerkingsprogramma's,met inbegrip van gesimuleerd proefsnijden, botsingdetectie en gereedschapswisseling, met bijna 100% consistentie met de resultaten van de verificatie van reële machine-toolproeven
|
Artikel 1
|
Eenheid
|
GMC 2060RV
|
GMC 2560RV
|
GMC 2580RV
|
GMC 3060RV
|
|||
|

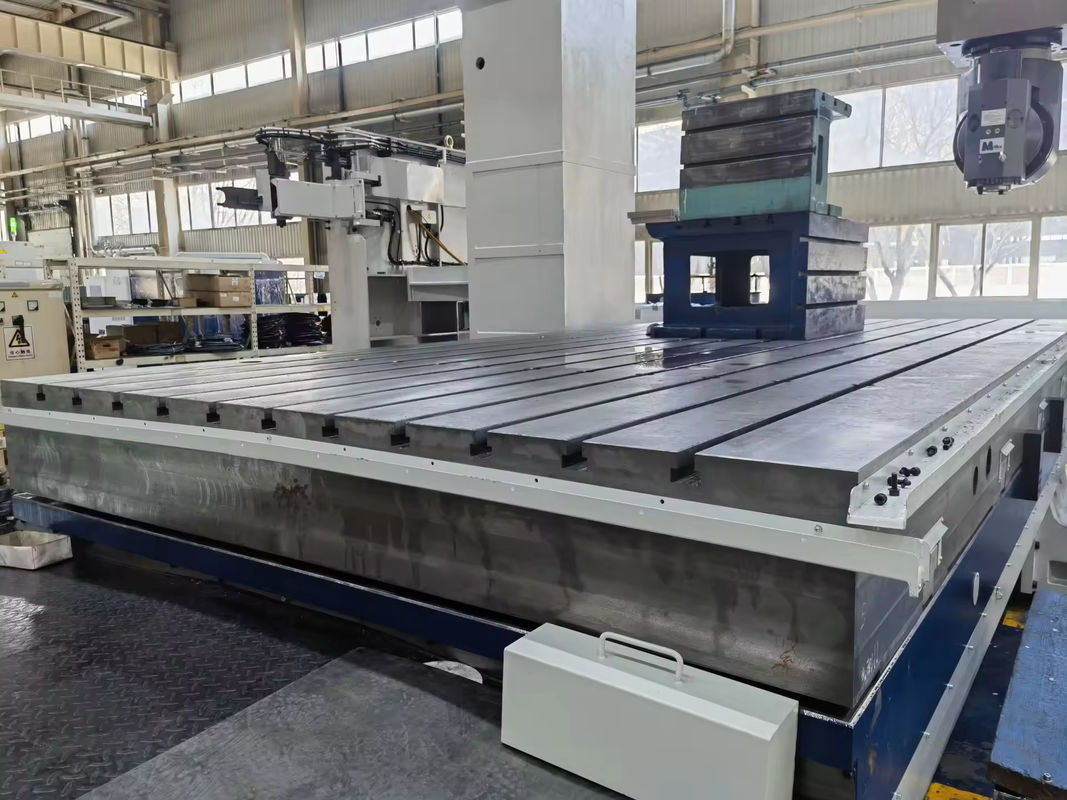

Werkbank
|
Afmetingen van de werkbank
|
mm
|
2000*6000
|
2500*6000
|
2500*8000
|
3000*6000
|
||
|
Afstand tussen twee kolommen
|
mm
|
2800
|
3300
|
3300
|
3800
|
|||
|
Laadcapaciteit van de werkbank
|
kg
|
23000
|
25000
|
25000
|
30000
|
|||
|
T-vormige groefbreedte
|
mm*pcs
|
22*11
|
28*11
|
28*11
|
28*15
|
|||
|
Bewerkingen
bereik |
Werkbankverkeer-X-as
|
mm
|
6200
|
6200
|
8200
|
6200
|
||
|
Slide travelY
|
mm
|
3000
|
3500
|
3500
|
4000
|
|||
|
Ram travel-Z
|
mm
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
1000[1250]
|
|||
|
Afstand van spindel neus tot werkbank
|
Maximaal
|
mm
|
1400
|
1350
|
1350
|
1350
|
||
|
Minimaal
|
mm
|
400[150]
|
350[100]
|
350[100]
|
100
|
|||
|
Spindel
|
Taper gat ((7:24)
|
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
BT2vrijwilligerswerk
|
||
|
Versnellingsbereik
|
r/min
|
40-6000
|
40-6000
|
40-6000
|
40-4500
|
|||
|
Vermogen van de motor om het vermogen van de motor te verhogen
|
N.m.
|
770/924
|
770/924
|
770/924
|
1050/1260
|
|||
|
Vermogen van de spindelmotor ((gefrituurd/30min)
|
kW
|
22/26.4
|
22/26.4
|
22/26.4
|
30/36
|
|||
|
Afmeting van de rechthoekige ram
|
mm
|
400*400
|
400*400
|
400*400
|
400*400
|
|||
|
Voeding
|
Versnellingsbereik
|
mm/min
|
1-8000
|
1-6000
|
1-6000
|
1-6000
|
||
|
Snelbewegings-X-as
|
m/min
|
12
|
12
|
10
|
10
|
|||
|
Snelle beweging Y-as
|
m/min
|
15
|
12
|
12
|
12
|
|||
|
Rapide beweging Z-as
|
m/min
|
12
|
12
|
12
|
12
|
|||
|
Positionering
nauwkeurigheid van de machine |
X-as
|
mm
|
0.04
|
0.04
|
0.045
|
0.04
|
||
|
Y-as
|
mm
|
0.025
|
0.03
|
0.03
|
0.036
|
|||
|
Z-as
|
mm
|
0.02[0.022]
|
0.02[0.022]
|
0.02[0.022]
|
0.02[0.022]
|
|||
|
Herhaalbaarheid
nauwkeurigheid |
X-as
|
mm
|
0.02
|
0.02
|
0.025
|
0.02
|
||
|
Y-as
|
|
0.012
|
0.014
|
0.014
|
0.018
|
|||
|
Z-as
|
mm
|
0.008[0.010]
|
0.008[0.010]
|
0.008[0.010]
|
0.01
|
|||
|
Totale elektriciteitscapaciteit
|
KVA
|
80
|
80
|
80
|
90
|
|||
|
De benodigde vloerruimte voor de machine (L*W*H)
|
mm
|
18000*8300*6200[6500]
|
18000*9000*6400[6700]
|
23000*9000*6400[6700]
|
18000*9800*6700
|
|||
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Elk onderdeel moet worden geïnspecteerd.
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectiepunten
- Proefverwerking van elke machine
- 72 uur proefrit voor levering
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
