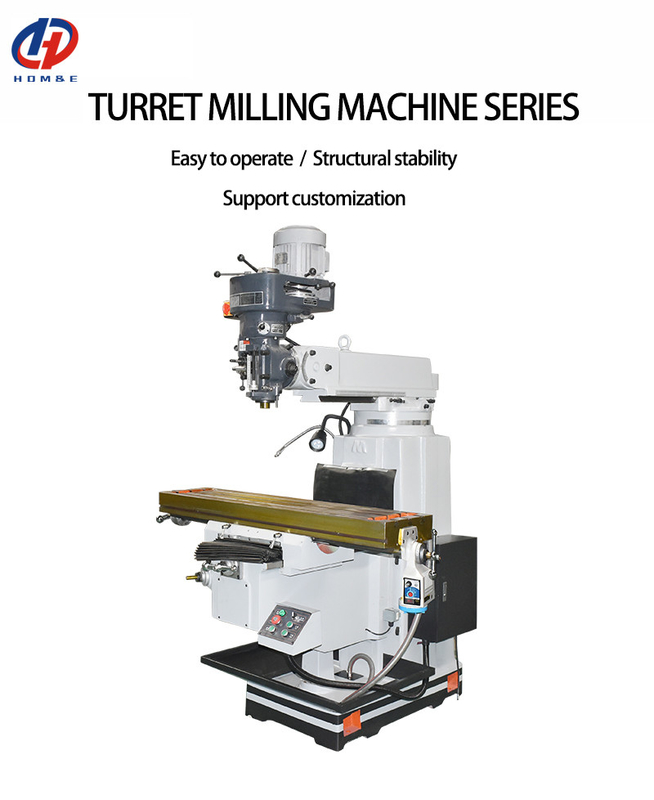

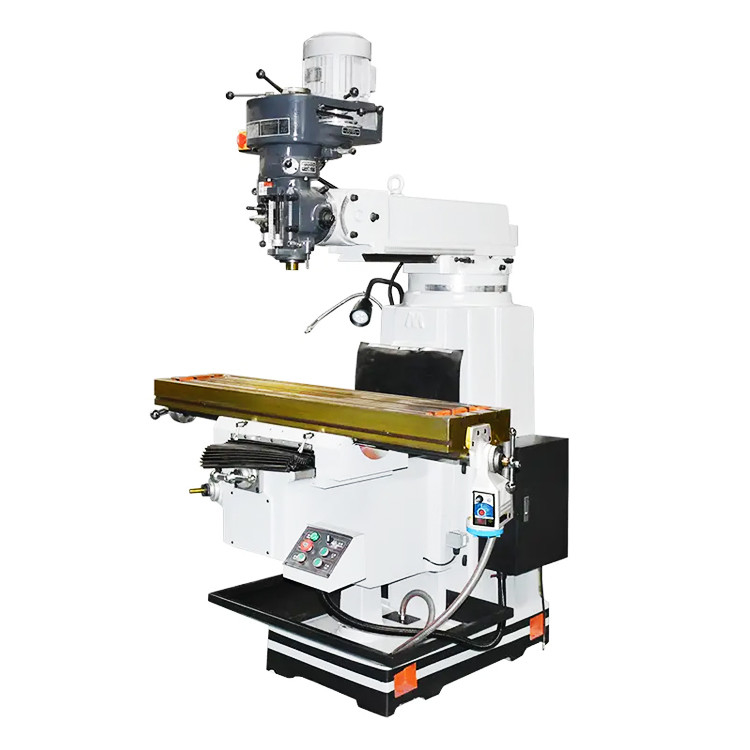

Verticale freesmachine met toren 5H Freeskop Tafelgrootte 1370x305 Freesmachine met toren
Productgegevens
| Merknaam: | HD | Modelnummer: | 5 uur |
|---|---|---|---|
| CNC of niet: | Handleiding | Sleutelwoord: | De Machine van het torentjemalen |
| Max. Spindel snelheid (rpm): | 80-5440 t/m | Vervoer (X-as) ((mm): | 800 |
| Vervoer (Z-as) ((mm): | 400 | Reis (y-As) (mm): | 400 |
| Markeren |
5H Fresskop Torensmolen,Verticale freesmachine met kleine torent,De verticale Machine van het Torentjemalen |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken:

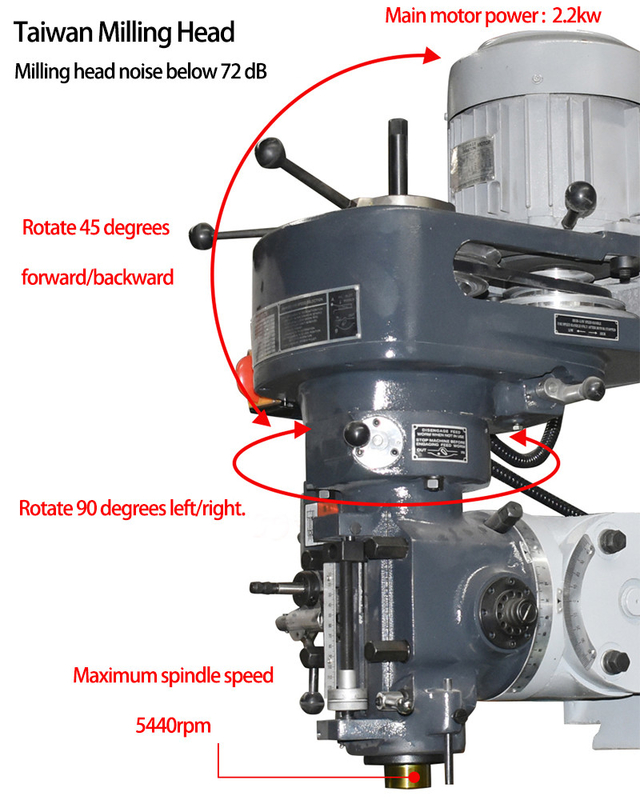

1. De machine is compact van structuur, klein in omvang en zeer flexibel. De freeskop kan 90° om en 45° voor en achter draaien, en de ram kan niet alleen heen en weer uitbreiden, maar ook de beugel en de beugel van de beugel.maar draaien ook 360o in het horizontale vlak, waardoor het effectieve werkbereik van de werktuigmachine aanzienlijk wordt uitgebreid.
2De machine is voorzien van een geavanceerde Meehanna gietvorming, met een sterke structuur, geen vervorming en een goede stabiliteit.en na precisiebreiding door tempering warmtebehandeling, is het uitgerust met een precisiehoekige kogellagercombinatie, die een sterke snijkracht en uitstekende precisie heeft.
3De drie-assige hoekstoelmoer is gemaakt van geavanceerd fosforbrons (PBC-2), met een goede slijtvastheid en een lange levensduur.
4De X- en Y-geleidingsrails zijn bevestigd met slijtagebestendige TURCITE-B-stukken, die licht in werking zijn, weinig slijtage hebben en duurzaam zijn.

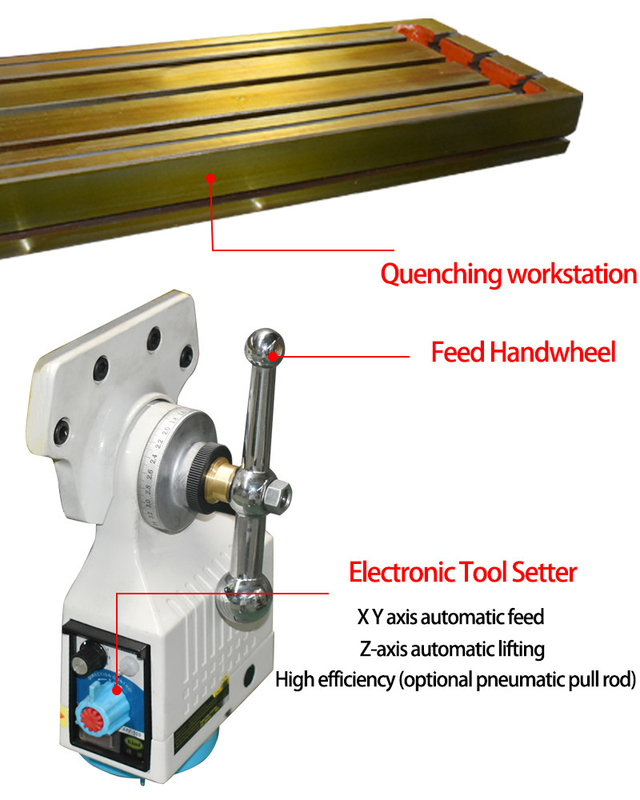

5De werktafel wordt na het verhardingsproces fijn gemalen, wat niet gemakkelijk is om te slijten.
6. uitgerust met een handmatige oliepomp, gecentraliseerde smeer van werkbank en hefplatform.
7- Uitgerust met verbeterde elektrische doos en controller, met 24V, 110V, 220V uitgang.
|
Vervaardiging
|
Eenheid
|
5 uur
|
|
Tafeloppervlak
|
mm
|
1370×305
|
|
Tabel lengtelijn (X)
|
mm
|
800
|
|
Tabelwijde slag (Y)
|
mm
|
400
|
|
Verticale slag ((z)
|
mm
|
400
|
|
Taper van het hoofdasgat
|
|
R8
|
|
Afstand van het eindvlak van de spindel tot de werktafel
|
mm
|
150 tot 480
|
|
Afstand tussen spindelcentrum en pijlergeleiderrail
|
mm
|
100 tot 650
|
|
Spindelversnellingsbereik
|
r/min
|
80 tot 5440
|
|
Tabel "T" aantal slots
|
|
3
|
|
Breedte van de "T"-groef
|
mm
|
16
|
|
T-slot-afstand
|
mm
|
80
|
|
Hoofdmotorvermogen
|
Kw
|
2.2
|
|

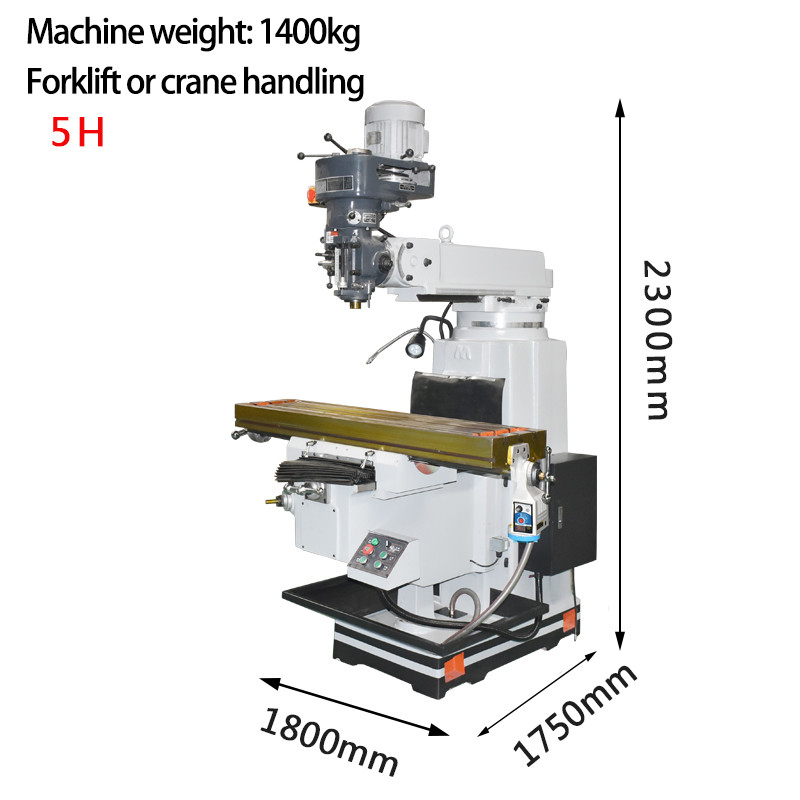

Afmetingen van de installatie
|
mm
|
1800 × 1750 × 2300
|
|
Bruto gewicht
|
Kilo's
|
1400
|
Toepassing in de industrie:
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1.Elk onderdeel moet worden geïnspecteerd.
4.Proefverwerking van elke machine
5.72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
