Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum

Hoogwaardig horizontaal CNC-bewerkingscentrum

Compact CNC-draaicentrum Machining Center

1800 mm horizontaal bewerkingscentrum

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HMC 100Q

Neem contact met ons op
Vraag een offerte
Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum
Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HMC 100Q
CNC of niet:
CNC-machines
Sleutelwoord:
Hoogwaardig horizontaal bewerkingscentrum
Max. Spindel snelheid (rpm):
4500 r.p.m
Vervoer (X-as) ((mm):
1800
Vervoer (Z-as) ((mm):
1500
Reis (y-As) (mm):
1350
Max. rotatiediameter van het werkstuk:
Φ1500
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 sets per maand
VERWANTE PRODUCTEN
Goede prijs. HMC80Q Metalen 3-assige horizontale bewerkingscentrum freesmachine online Video

HMC80Q Metalen 3-assige horizontale bewerkingscentrum freesmachine

Vind de beste prijs
Goede prijs. 5 As Horizontaal Bewerkingscentrum HMC63Q Hoogpresisie CNC-draaicentrum Machine Tool online Video

5 As Horizontaal Bewerkingscentrum HMC63Q Hoogpresisie CNC-draaicentrum Machine Tool

Vind de beste prijs
Goede prijs. Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum online Video

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum

Vind de beste prijs
Goede prijs. CNC Horizontale het Machinaal bewerken Centra Op zwaar werk berekende MDH 50PS Dubbele Pallet online Video

CNC Horizontale het Machinaal bewerken Centra Op zwaar werk berekende MDH 50PS Dubbele Pallet

Vind de beste prijs
Neem contact met ons op
+8613916455787
sales@huidijd.com
86-021-61195255
Contact opnemen
Productbeschrijving

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 0

Productbeschrijving:



SMTCL Heavy Duty Horizontal Machining Center ((100Q-serie)
HMC100Q horizontale bewerkingscentrum is een nieuwe generatie van highperformance en compacte machine. Het heeft uitstekende kwaliteit, hoge betrouwbaarheid en efficiëntie.kleppeën en andere industrieënHet kan voldoen aan de verwerkingsvereisten van enkelvoudige of kleine batchproducten met een hoge efficiëntie

Productkenmerken:


1,Hoogstabiele structuur

◆ Inverted T-vormig integraal gegoten bed

◆ De motorbasis en de zuil van de Y-as worden samengeworpen

◆ Thermisch symmetrische spindel


2,Hoge verwerkingscapaciteit
◆ Versnellingsschakelaar
◆ Selectie van meerdere spindels voor verschillende werkomstandigheden
◆ Meerdere soorten gereedschapsmagazinconfiguratie, met verschillende efficiëntie

3,Hoge intelligente functie
◆ Een intelligent controle- en onderhoudsplan
◆ Automatische back-up van gegevens
◆ Intelligente belastingregeling met spindel


Productgegevens:

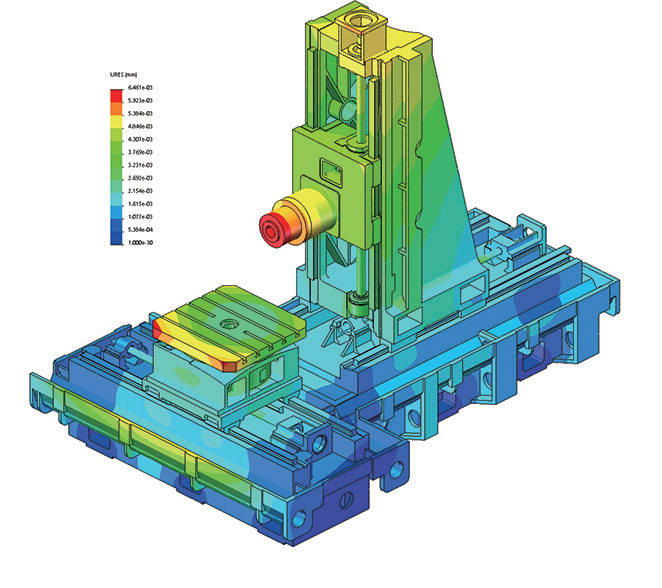

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 1

Structuur voor het optimaliseren van eindige elementen en topologieën

De werktuigmachine is ontworpen met eindige elementen analyse en goed verstijfd, de algehele structuur en een groot deel zijn geoptimaliseerd om de stijfheid en stabiliteit van de hele machine te verbeteren.

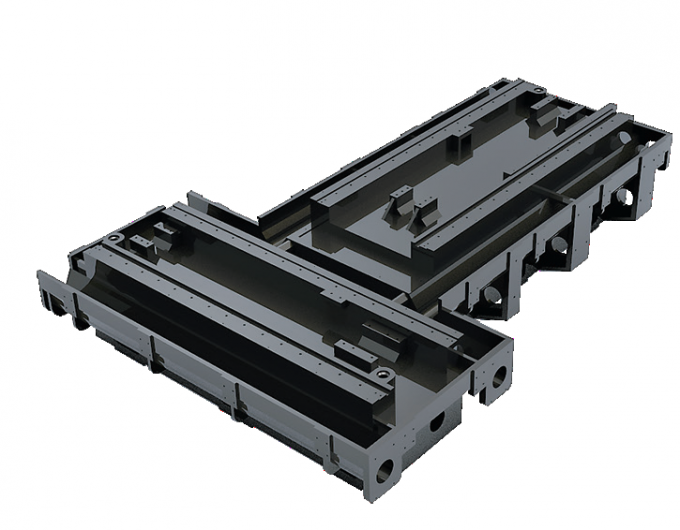

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 2

Geïntegreerd gegoten bed met hoge sterkte

Omgekeerd T-vormig geïntegreerd bed, grote span, laag zwaartepunt, goed verstijfd, versterkt anti-deformatie, met behulp van 4 groepen van gedraaide kooien voor het verwijderen van chips zorgen voor het verwijderen van efficiëntie

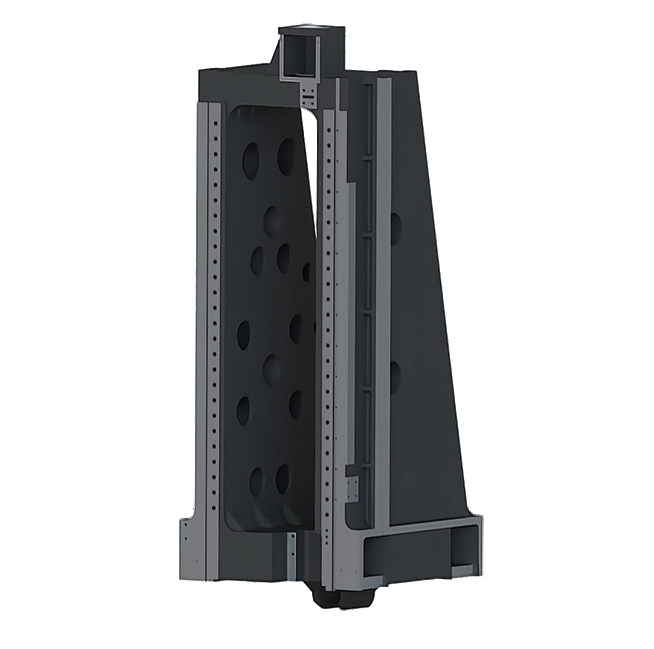

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 3

Y-as motorbasis en kolom worden samen gegoten

De kolommen van deze serie hebben een dubbele wandstructuur.
met een vermogen van niet meer dan 50 W
Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 4

met een vermogen van niet meer dan 50 W

Thermische symmetrie spindel verbeteren de beheersbaarheid van thermische vervorming; uitstekende thermische stabiliteit.

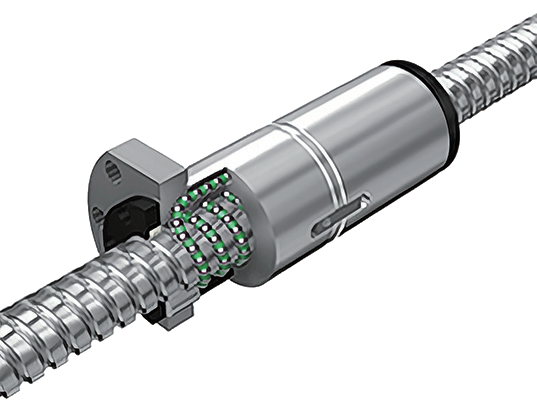

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 5

met een breedte van niet meer dan 15 mm

Alle drie de assen zijn voorzien van:
precisieschroef met een kogelschroef, wordt een pre-stretchingproces gebruikt om de invloed van het verwarmen van de schroef tijdens het werken effectief te verminderen, de nauwkeurigheid van de werktuigmachine te verbeteren,versterkt vermogen tegen vervorming en nauwkeurigheidsbehoud.

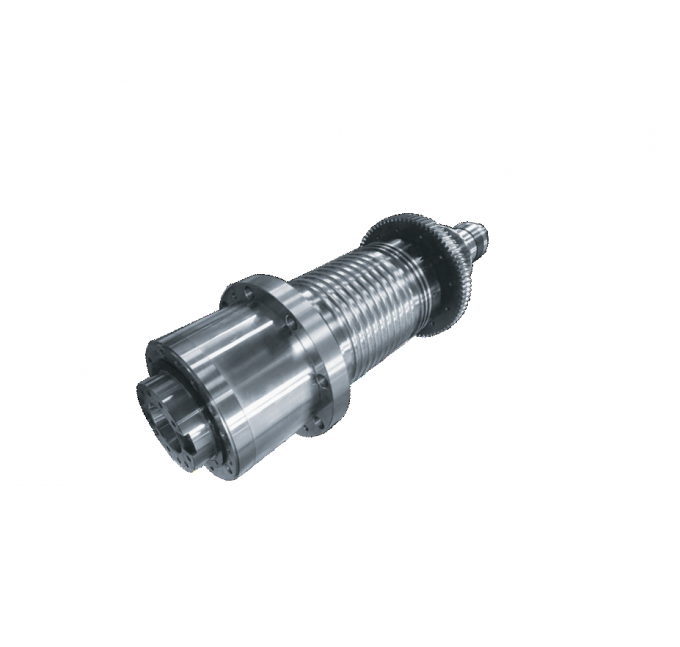

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 6

met een vermogen van niet meer dan 10 kW

◆ Twee versnellingsversnellingsversnellingen worden toegepast om
van hogesnelheidsbewerking tot zwaar snijden

◆ Een grote loopruimte, hoge stijfheid

Productparameters:

Posten Eenheid HMC 100Q
Werktafel
Grootte van de werktafel mm 1000*1000
Werktafelcapaciteit kg 3000
Aantal werktafel stuks 1(2)
Werkbereik
X-asverkeer mm 1800
Y-asreizen mm 1500
Z-asreizen mm 1350
indexering van de B-as
1° × 360
Max. rotatiediameter van het werkstuk mm Φ1500
Afstand van de spindel neus tot het midden van de werktafel mm 1650 Max.
Afstand van de spindel neus tot het midden van de werktafel mm 300 minuten
Afstand tussen het werktafeloppervlak mm 1600 Max.
Afstand tussen het werktafeloppervlak mm 100 minuten
Spindel
Spindelconic (7: 24)
BT2vrijwilligerswerk
Maximale snelheid rpm 4500
Vermogen van de spindelmotor (continue/S2) kw 18.5/22
Maximaal uitgangsmoment ((continuous/S2) mm 713/871 ((15min)
Gereedschapsmagazin
Capaciteit van het gereedschapsmagazin PCS 40
Max. lengte van het gereedschap Ik heb het gedaan. 500
Max. gewicht van het gereedschap kg 25
Max. werktuigdiameter vol/leeg mm Φ125/Φ250
Tijd voor het vervangen van gereedschap ((T-T) s 5.5
Voeder
Maximale snelheid van het snijvoer ((X/Y/Z) mm/min 1-20000
Vinnige overtocht ((X/Y/Z) M/min 20
Positioneringsnauwkeurigheid
X/Y/Z-as mm 0.012
B-as ((1° X360) ‘’ 10
Herhaaldelijke positioneringsnauwkeurigheid
X/Y/Z-as mm 0.008
B-as ((1° × 360) ‘’ 3
Algemene afmetingen ((LxWxH) mm 6100*5000*4600
Vloeroppervlak mm 6800*6000



Toepassing in de industrie:

Werkstukmonsters

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 7

Onze dienst:


1. Verzamelen en debuggelen voor levering


2Reageer binnen 24 uur en ga door met het probleem.

3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).

4. Algemene opslagoplossing


Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie


Over ons:

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 8

Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 9


Uitstelling:

Zwaar werk horizontaal bewerkingscentrum HMC 100Q draaicentrum Bewerkingscentrum 10



Vragen:


Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
