HMC80Q Metalen 3-assige horizontale bewerkingscentrum freesmachine
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HMC 80Q |
|---|---|---|---|
| Cnc of niet: | cnc | Sleutelwoord: | Horizontaal bewerkingscentrum |
| Max. Spindel snelheid (rpm): | 6000 tpm | Vervoer (X-as) ((mm): | 1350 |
| Vervoer (Z-as) ((mm): | 1100 | Reis (y-As) (mm): | 1100 |
| Max. rotatiediameter van het werkstuk: | Φ1350 | ||
| Markeren |
Metalen freescentrum met 5 assen,Vervelend Tapping Horizontaal Bewerkingscentrum |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken
1,Hoogstabiele structuur
◆ Inverted T-vormig integraal gegoten bed
◆ De motorbasis en de zuil van de Y-as worden samengeworpen
◆ Thermisch symmetrische spindel
Structuur voor het optimaliseren van eindige elementen en topologieën
Geïntegreerd gegoten bed met hoge sterkte
Y-as motorbasis en kolom worden samen gegoten
met een vermogen van niet meer dan 50 W
met een vermogen van niet meer dan 50 W
met een breedte van niet meer dan 15 mm
precisieschroef met een kogelschroef, wordt een pre-stretchingproces gebruikt om de invloed van het verwarmen van de schroef tijdens het werken effectief te verminderen, de nauwkeurigheid van de werktuigmachine te verbeteren,versterkt vermogen tegen vervorming en nauwkeurigheidsbehoud.
met een vermogen van niet meer dan 10 kW
van hogesnelheidsbewerking tot zwaar snijden
◆ Een grote loopruimte, hoge stijfheid
| Artikel 1 | Eenheid | HMC 80Q |
| Werktafel | ||
| Grootte van de werktafel | mm | 800*800 |
| Werktafelcapaciteit | kg | 2000 |
| Aantal werktafel | stuks | 1(2) |
| Werkbereik | ||
| X-asverkeer | mm | 1350 |
| Y-asreizen | mm | 1100 |
| Z-asreizen | mm | 1100 |
| indexering van de B-as | 1° × 360 | |
| Max. rotatiediameter van het werkstuk | mm | Φ1350 |
| Afstand van de spindel neus tot het midden van de werktafel | mm | 1300 Max. |
| Afstand van de spindel neus tot het midden van de werktafel | mm | 200 minuten |
| Afstand tussen het werktafeloppervlak | mm | 1100 Max. |
| Afstand tussen het werktafeloppervlak | mm | 0 Min |
| Spindel | ||
| Spindelconic (7: 24) | BT2vrijwilligerswerk | |
| Maximale snelheid | rpm | 6000 |
| Vermogen van de spindelmotor (continue/S2) | kw | 15/18.5 |
| Maximaal uitgangsmoment ((continuous/S2) | mm | 433/713 ((15min) |
| Gereedschapsmagazin | ||
| Capaciteit van het gereedschapsmagazin | PCS | 24 |
| Max. lengte van het gereedschap | Ik heb het gedaan. | 500 |
| Max. gewicht van het gereedschap | kg | 15 |
| Max. werktuigdiameter vol/leeg | mm | Φ110/Φ220 |
| Tijd voor het vervangen van gereedschap ((T-T) | s | 4.3 |
| Voeder | ||
| Maximale snelheid van het snijvoer ((X/Y/Z) | mm/min | 1-24000 |
| Vinnige overtocht ((X/Y/Z) | M/min | 24 |
| Positioneringsnauwkeurigheid | ||
| X/Y/Z-as | mm | 0.01 |
| B-as ((1° X360) | ‘’ | 10 |
| Herhaaldelijke positioneringsnauwkeurigheid | ||
| X/Y/Z-as | mm | 0.008 |
| B-as ((1° × 360) | ‘’ | 3 |
| Algemene afmetingen ((LxWxH) | mm | 4300*3400*3600 |
| Vloeroppervlak | mm | 5100*5000 |

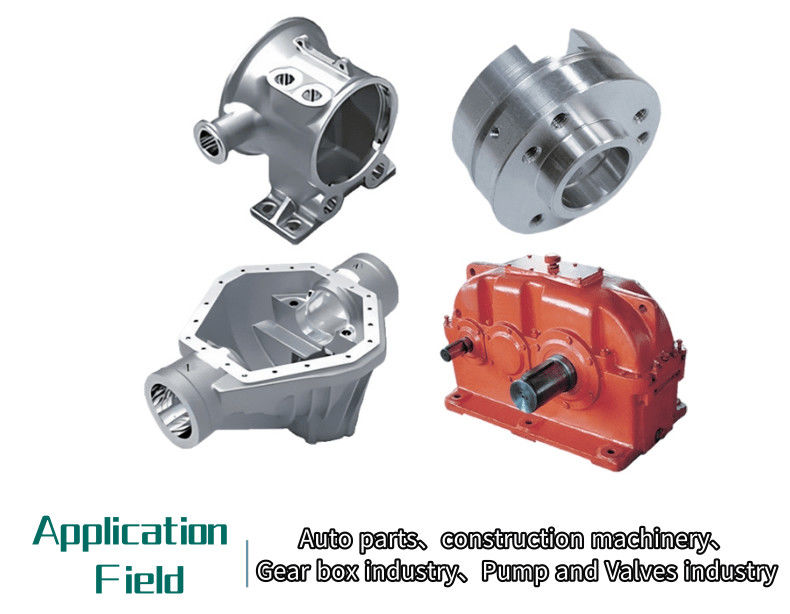

Toepassing in de industrie:
Werkstukmonsters
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
