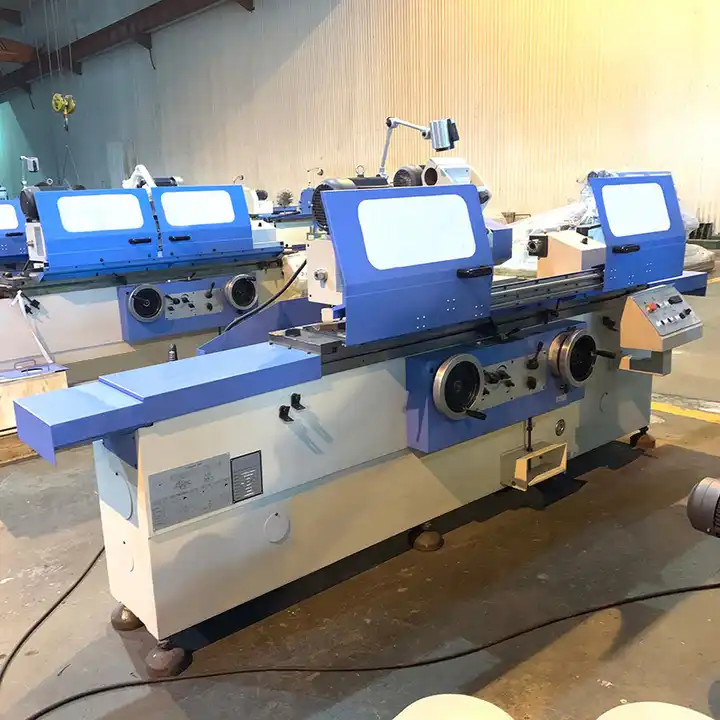

M1463 Zware cilindrische slijpmachine voor metaal 3000 mm CNC cilindrische slijpmachine
Productgegevens
| Max. lengte grond ((O.D): | 2000、3000、4000、5000 mm | Centrumhoogte: | 370mm |
|---|---|---|---|
| Dia. Ground (O.D.): | 30 ~ 630 mm | Gezichtsnummer van de grond: | 30 ~ 250 mm |
| Max. lengte grond ((I.D.): | 320 mm | Max. gewicht van het werkstuk: | 3000 kg |
| Rondheid: | 3μm | Cylindrisiteit: | 8 ((2000、3000) 12 ((4000、5000) |
| Ruwheid: | Ra0,32 μm | ||
| Markeren |
CNC-cilindrische slijpmachine,Silindrisch slijpen |
||
Productbeschrijving
Productbeschrijving:
De serie is uitgerust met interne slijpgereedschappen op basis van gewone externe slijpmachines.die geschikt zijn voor het slijpen van de buitenste cirkel of het binnenste gat van cilindrische of kegelvormige roterende lichamenHet hoofdframe heeft een frequentiekonverter om de snelheidsregulatie te realiseren.met een vermogen van meer dan 50 W, maar niet meer dan 150 W,.
Productkenmerken:

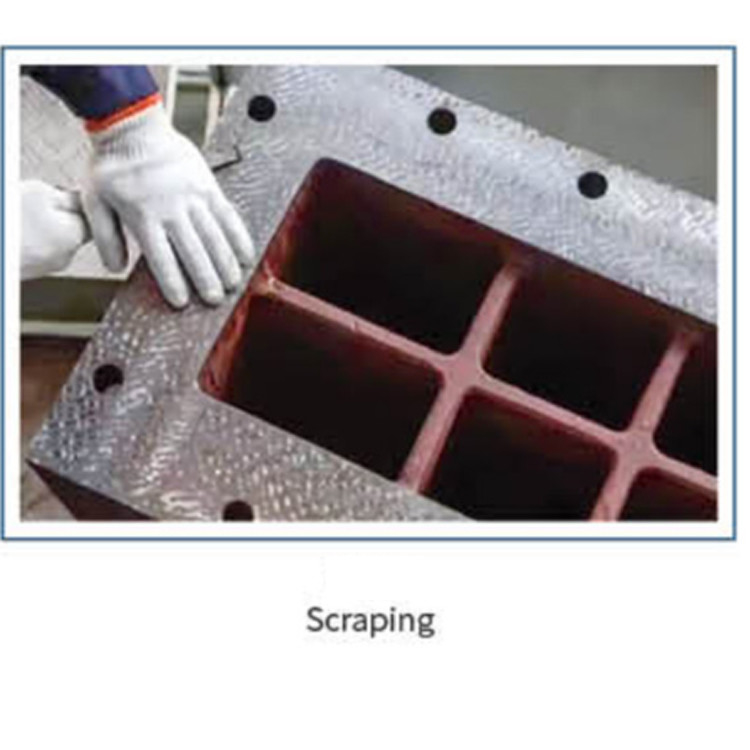

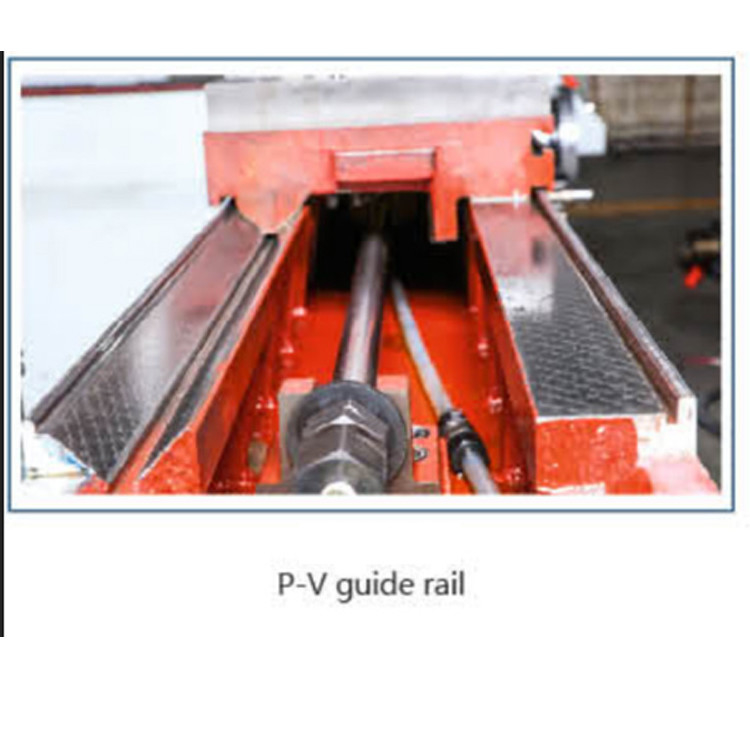

1De linker- en rechtergeleidingsrail heeft een P-V-structuur, die met hoge precisie handmatig wordt geskrapt, zodat de gehele systeemproducten een hoge precisie en hoge stabiliteit hebben.
|
Beschrijving
|
Eenheid
|
M1463
|
|||
|
Max. lengte grond ((O.D)
|
mm
|
2000,3000,4000,5000
|
|||
|
Centrumhoogte
|
mm
|
370
|
|||
|
Dia. Ground (O.D.)
|
mm
|
30 ~ 630
|
|||
|
Gezichtsnummer van de grond
|
mm
|
30 tot 250
|
|||
|
Max. lengte grond ((I.D.)
|
mm
|
320
|
|||
|
Max. gewicht van het werkstuk
|
kg
|
3000
|
|||
|
Werkhoofd
|
|||||
|
Rotatiehoek
|
°
|
+90°
|
|||
|
Centrumconic ((MT)
|
MT
|
80#
|
|||
|
Slingersnelheid /Stepless
|
r/min
|
50HZ:14~140
|
|||
|
Wielkop
|
|||||
|
Maximale afmeting van het wiel ((ODxWxID)
|
mm
|
600 × 75 × 305
|
|||
|
Perifere snelheid van het wiel
|
m/s
|
35
|
|||
|
Handvoeding per omwenteling
|
mm
|
ruw: 4 fijn: 0.5
|
|||
|
Handvoeding per.gra
|
mm
|
ruw: 0.02 fijn: 0.0025
|
|||
|

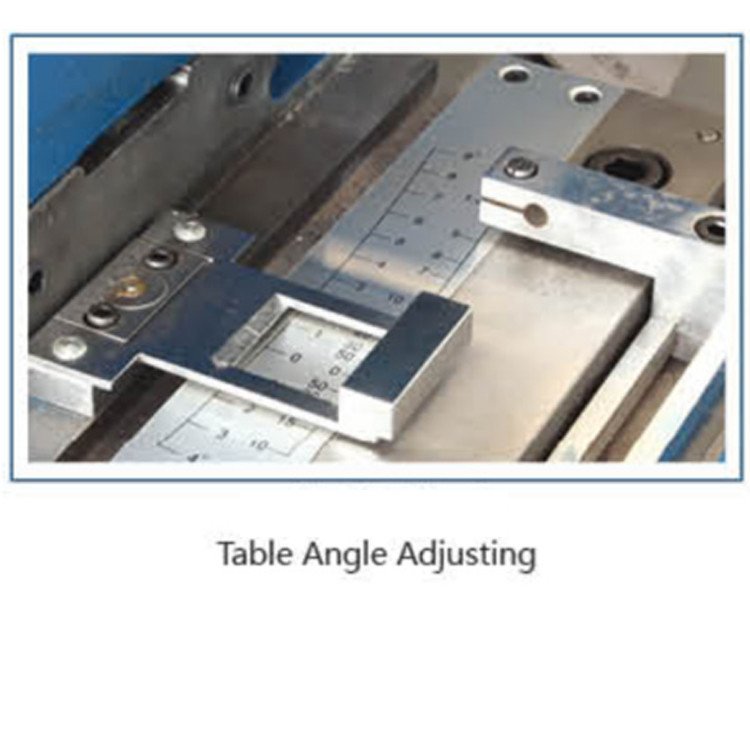

Tabel
|
|||||
|
|
De koek in de richting
|
°
|
2°(2000)
1°(3000,4000,5000)
|
||
|
Tegen de klok
|
°
|
4° (2000) 3° ((3000)
2° ((4000) 1,5° ((5000)
|
|||
|
Lange snelheidsbereik van de tafel
|
m/min
|
0.1~2.5
|
|||
|

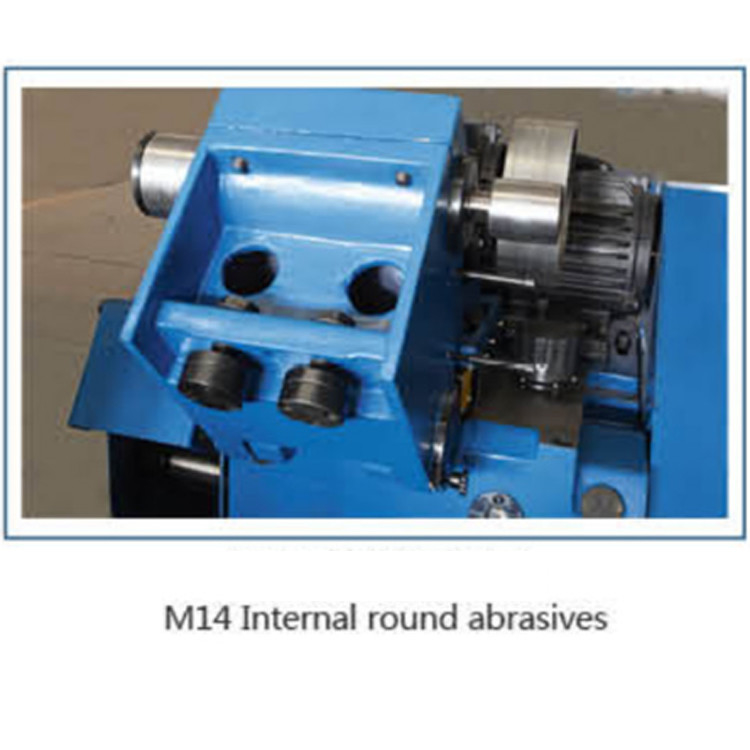

Interne slijpmachine
|
|||||
|
Spindel snelheid
|
r/min
|
10000
|
|||
|
|
|
max 175 × 32 × 32
|
|||
|
Min 30 × 25 × 10
|
|||||
|
Tailstock
|
|
|
|||
|
Centrale band ((MT)
|
MT
|
80#
|
|||
|
Voerreizen
|
mm
|
70
|
|||
|
Motor
|
|||||
|
Motorvermogen van het wielhoofd
|
Kw
|
7/11
|
|||
|
Intern slijpen
|
Kw
|
1.5
|
|||
|
Motorvermogen van het werkhoofd
|
Kw
|
15
|
|||
|
Bewerkingsnauwkeurigheid
|
|||||
|
Rondheid
|
μm
|
3
|
|||
|
Cylindrisiteit
|
μm
|
8(2000,3000)
12 ((4000,5000)
|
|||
|
Ruwheid
|
μm
|
Ra0.32
|
|||
|
Machines
|
|||||
|
Bruto gewicht
|
t
|
18 ((2000) 22 (3000)
23 ((4000) 26 ((5000)
|
|||
|
|
|
720×240×226 (2000)
|
|||
|
1270×240×226 (5000)
|
|||||
Toepassing in de industrie:
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
