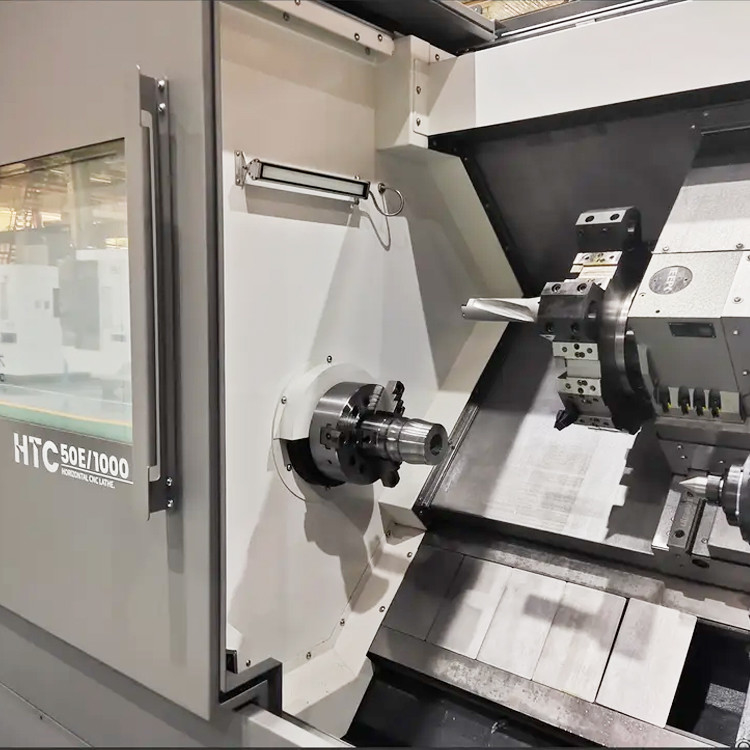

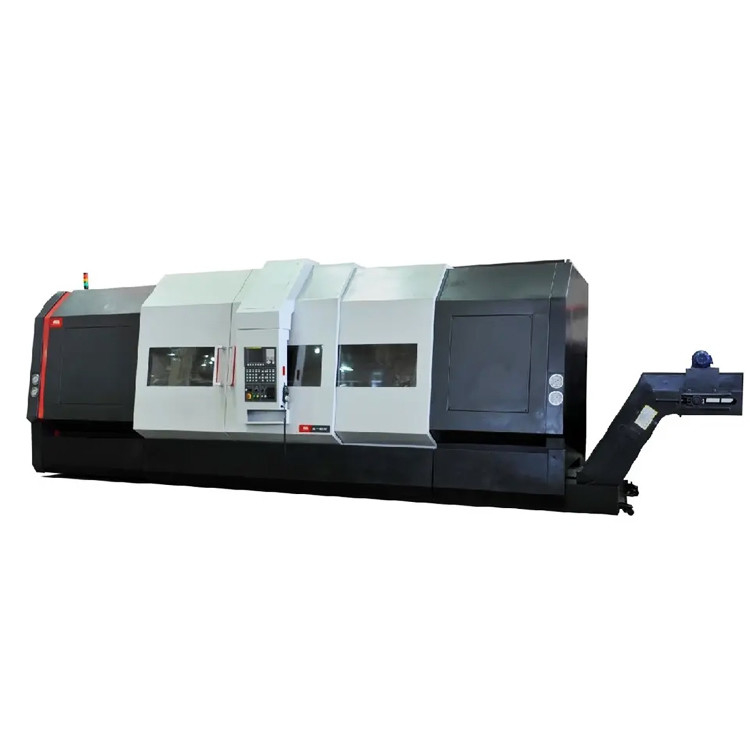

Slant Bed CNC Metal Turning Center HTC63n Fanuc Heavy Duty Horizontale CNC draaimachine
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC 63n |
|---|---|---|---|
| CNC-besturingssysteem: | GSK/FANUC/SIEMENS | Cnc of niet: | CNC |
| Sleutelwoord: | Draaiend midden, schuin bed cnc draaibank | Applicatie: | Multifunctionele metaalbewerking |
| Max. Swing over bed: | Φ820 | Max. scherpe diameter: | Φ3000 |
| Max. snij lengte: | 1000/1500/2000/3000 | De as droeg diameter: | Φ100 |
| Markeren |
HTC63n horizontale schuine draaibank,Slant Bed CNC Metalen Draaicentrum,Zware horizontale CNC-draaimachine |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken:

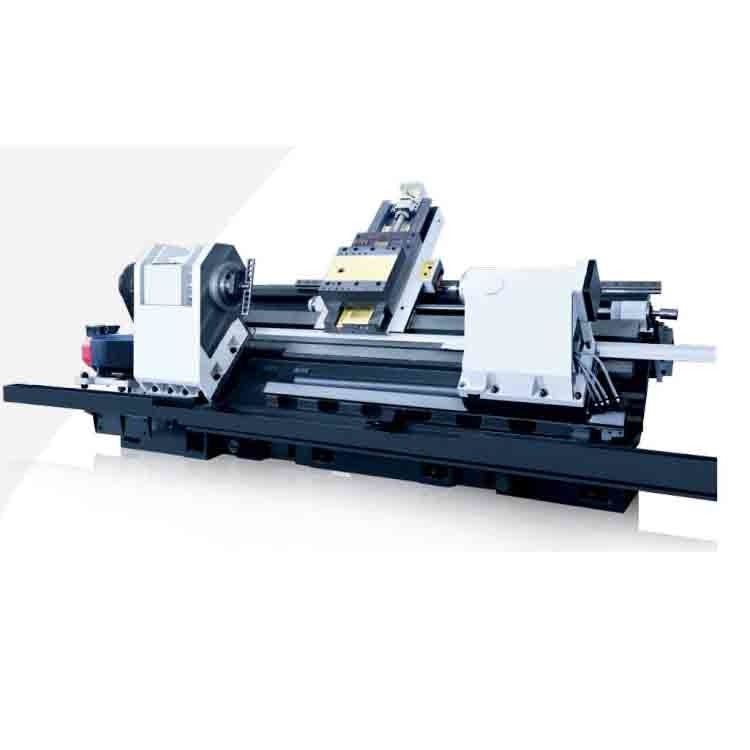

Deze methode elimineert effectief trillingen tijdens het bedienen en snijden van de machine, verbetert de betrouwbaarheid en is gemakkelijk te
de kwaliteit van de verwerking te handhaven, zodat de klanten een duurzame en stabiele verwerkingskwaliteit kunnen bereiken.
|
Posten
|
Eenheid
|
HTC63n-serie
|
|
Max. Sling over het bed.
|
mm
|
Voor de toepassing van deze richtlijn geldt dat:
|
|
Max. Zwaai over de wagen.
|
mm
|
Φ630
|
|
Maximale snijdiameter (schijf/as)
|
mm
|
Φ750/Φ630
|
|
Max. snijlengte
|
mm
|
1000/1500/2000/3000
|
|
Spindelboordiameter
|
mm
|
Φ130
|
|
Vorm van de spindel neus
|
|
A2-11
|
|
Max. diameter door de balk
|
mm
|
Φ85 (met hydraulische holle schok)
|
|
Hoofdmotorvermogen (continu / 30 min)
|
kw
|
22/30
|
|
Versnelling van de spindel / maximaal uitgangsmoment
|
r/min
|
(Mechanische 2 stappen) 20~2000 / 950
|
|
Schokdiameter
|
Inch
|
15 ¢
|
|
Max. verplaatsing van de X-as
|
mm
|
410
|
|
Max. verplaatsing van de Z-as
|
mm
|
1050/1550/2050/3050
|
|
Snelheid (X-as)
|
m/min
|
12/12/12
|
|
Snelheid (Z-as)
|
m/min
|
15/15/12
|
|

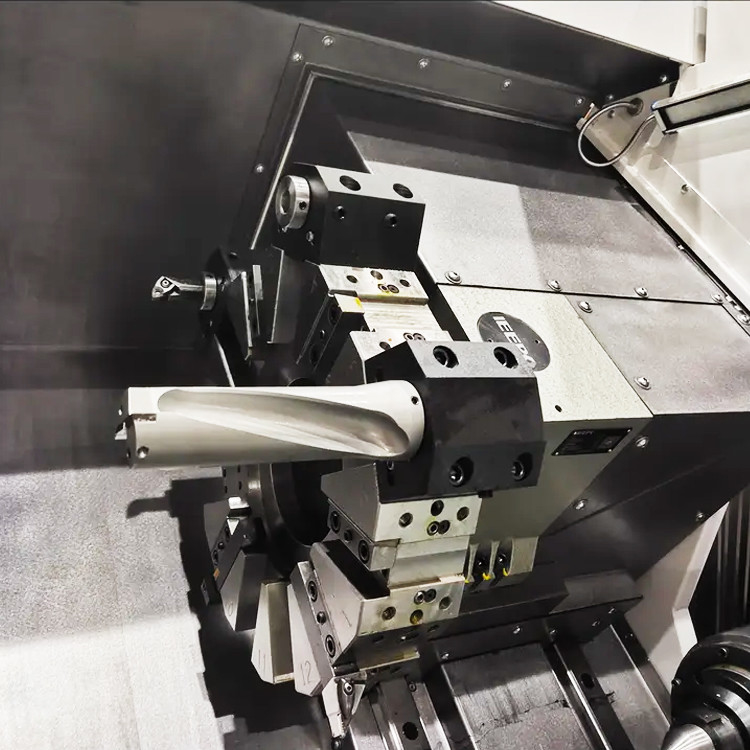

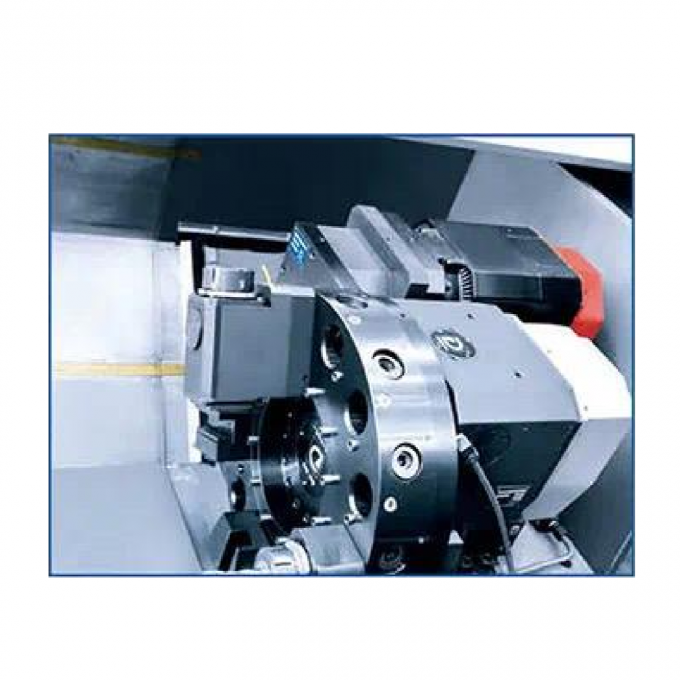

Vorm van gereedschapstorent
|
|
horizontale 12-positie torent
|
|
Grootte van de werktuigstaaf
|
mm
|
32X32
|
|
Diameter van de boorwerktuigstaaf
|
mm
|
Voor een voertuig met een voertuigvervoervermogen van meer dan 50 kW
|
|
Positioneringsnauwkeurigheid (X-as)
|
mm
|
0.013
|
|
Positioneringsnauwkeurigheid (as Z)
|
mm
|
0.020/0.026/0.035/0.040
|
|
Verplaatsingsnauwkeurigheid ((X-as)
|
mm
|
0.006
|
|
Verplaatsingsnauwkeurigheid ((Z-as)
|
mm
|
0.008/0.010/0.013/0.016
|
|
Bewerkingsnauwkeurigheid
|
|
IT6
|
|
Maximaal gewicht van het werkstuk met schijf
|
kg
|
500
|
|
Max. gewicht van het werkstuk van de as
|
kg
|
2000
|
|
gewicht van de machine
|
kg
|
1400/1700/2000/2300/23000
|
|
Algemene afmetingen van de machine (LxWxH)
|
mm
|
4900x2760x2630/5400x2825x2680/ 5900x2825x2680/6900x2825x2680
|

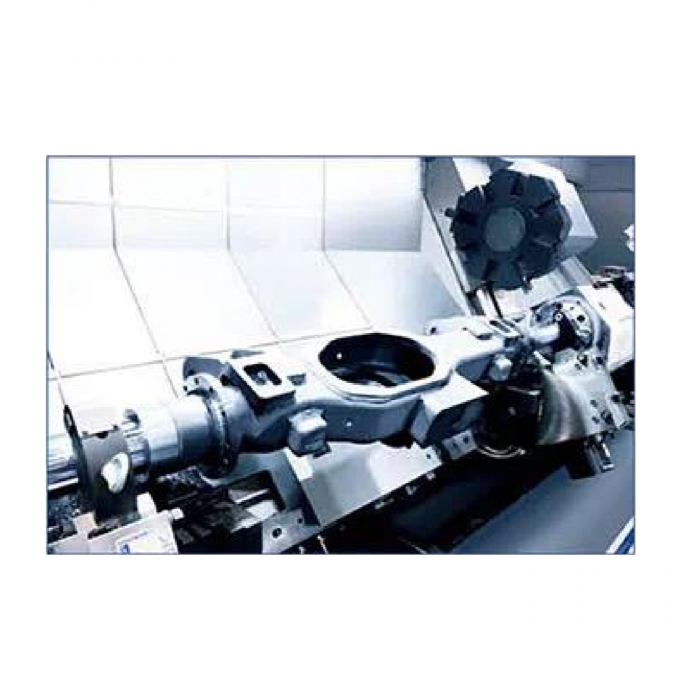

Toepassing in de industrie:

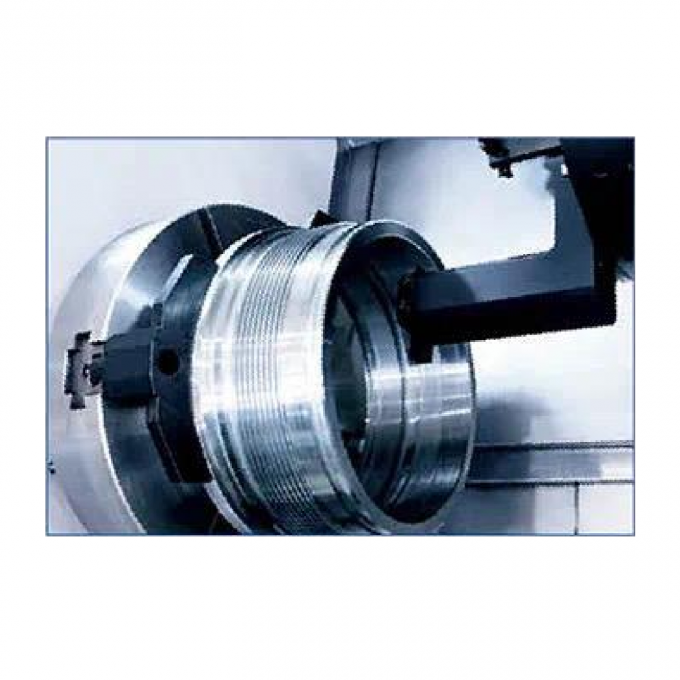

Voorbeeld werkstuk: geleidingshuls
Werkstukvoorbeeld: medium 500 cilinder

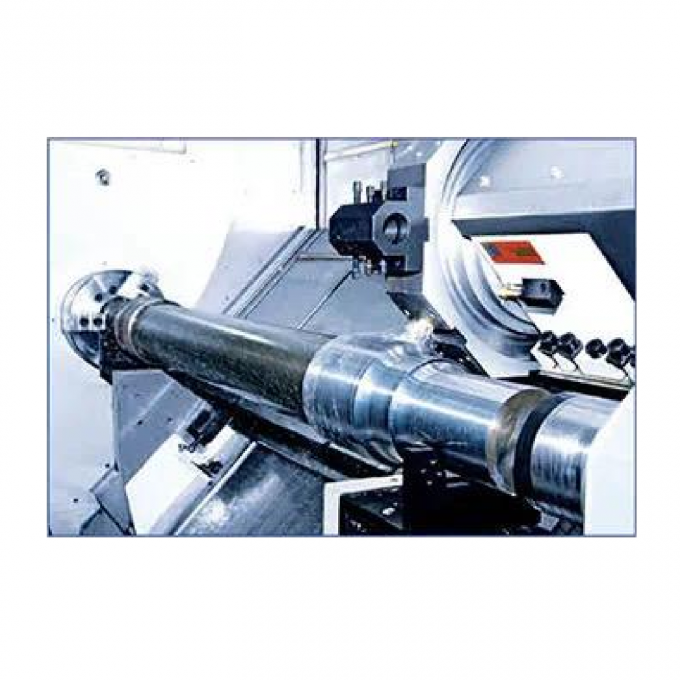

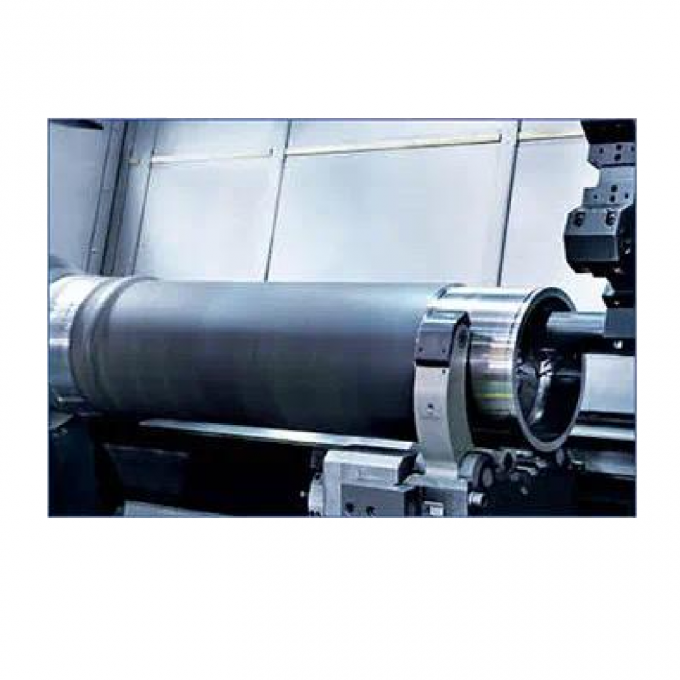

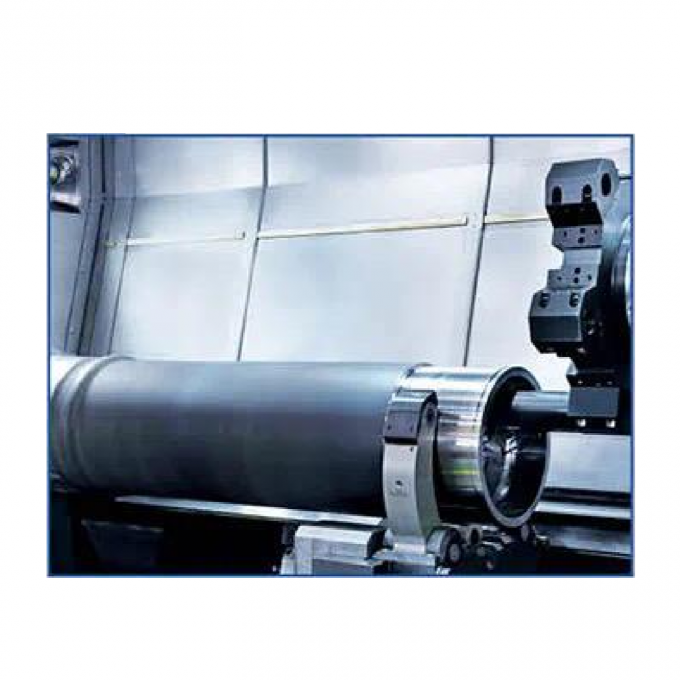

Werkstukvoorbeeld: aandrijfas
Voorbeeld werkstuk: RE2B-as
Onze dienst:
1. Verzamelen en debuggelen voor levering
2Reageer binnen 24 uur en ga door met het probleem.
3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
4. Algemene opslagoplossing
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
