SMTCL 75 graden draaicentrum HTC63t Slant Bed CNC draaibank zware functie horizontale CNC draaibank machine
Merknaam:
SMTCL
Modelnummer:
HTC 63t
Plaats van herkomst:
China
Certificering:
CE ISO certification
Minimale bestelhoeveelheid:
1
Leveringscapaciteit:
50 reeksen per maand
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC 63t |
|---|---|---|---|
| CNC-besturingssysteem: | GSK/FANUC/SIEMENS | Cnc of niet: | CNC |
| Sleutelwoord: | Draaiend midden, schuin bed cnc draaibank | Sollicitatie: | Multifunctionele metaalbewerking |
| Max. Swing over bed: | Φ900 | Max. scherpe diameter: | Φ3500 |
| Max. snij lengte: | 1000/1500/2000/2500/3500 | De as droeg diameter: | Φ130 |
| Markeren |
Draaicentrum Slant Bed CNC draaibank,75 graden horizontaal hellend bed draaibank,Zware CNC-draaienfreesmachine |
||
Productbeschrijving
Productbeschrijving:

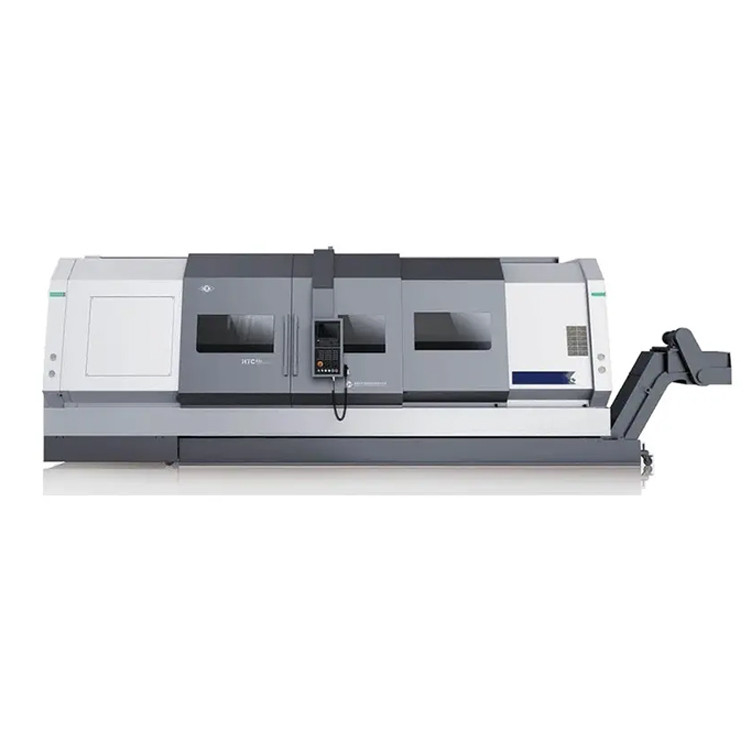

Slant bed CNC draaibank HTC63t Series Turning Center Full Function CNC draaibank

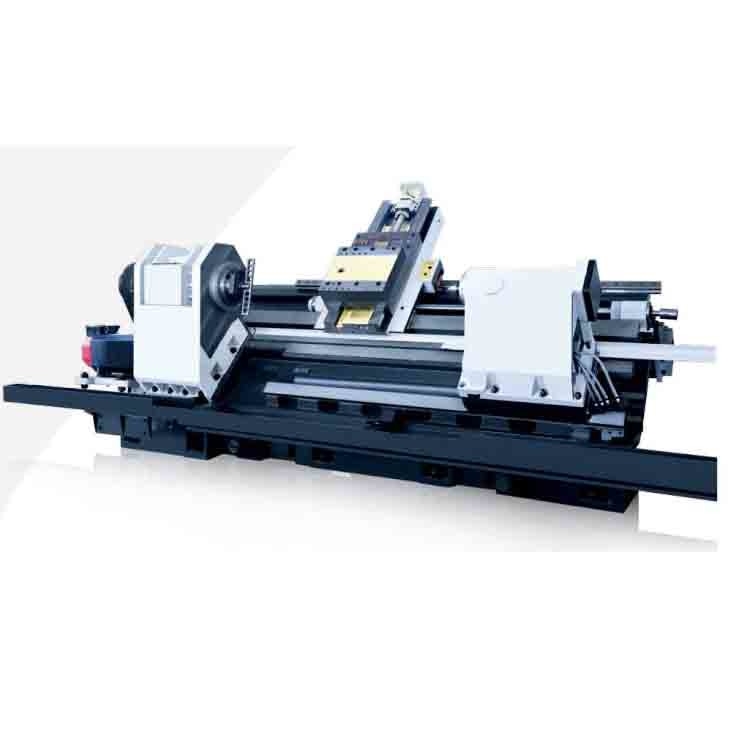

De horizontale CNC-draaibank van de HTC63t-serie kan worden geselecteerd met een 75° integraal hellend bed, gegoten met harssand, een redelijke interne ribbenopbouw, een breed geleidingsoppervlak, een hoge algemene stijfheid van het bed,met een goede torsietoestand, voor de gladde verwijdering van chips
Productkenmerken
A:Hoge stijfheid
Het neemt 45 ° en 75 ° hoge stijfheid integrale helling bed en alle gietstukken zijn geoptimaliseerd door eindige element
Deze methode elimineert effectief trillingen tijdens het bedienen en snijden van de machine, verbetert de betrouwbaarheid en is gemakkelijk te
de kwaliteit van de verwerking te handhaven, zodat de klanten een duurzame en stabiele verwerkingskwaliteit kunnen bereiken.
Deze methode elimineert effectief trillingen tijdens het bedienen en snijden van de machine, verbetert de betrouwbaarheid en is gemakkelijk te
de kwaliteit van de verwerking te handhaven, zodat de klanten een duurzame en stabiele verwerkingskwaliteit kunnen bereiken.
B:hoge precisie
Alle onderdelen van de machine-gereedschap nemen precisie slijponderdelen van bekende fabrikanten in binnen- en buitenland aan.De geavanceerde structuurontwerp en perfecte proces maatregelen maken de algemene lay-out compact, harmonieus en goed stijf, waardoor de werktuigmachine een hoge bewerkingsnauwkeurigheid heeft en de nauwkeurigheid langdurig behoudt.
C: Gezellig
Optioneel 75° kantelbed werktuig, voorzien van een verticaal en horizontaal middenframe, waarbij het middelpunt van de spindel dichter bij de bediener ligt,die geschikt is voor het laden en lossen van werkstukken en het verwijderen van chips.
D:rijke opstelling
De machine kan worden geconfigureerd met verschillende modules om te voldoen aan de verschillende behoeften van klanten.met een rijke configuratie en een hoge kostprestatie.
Productparameters:
|
Artikel 1
|
Eenheid
|
HTC63t-serie
|
|
Max. Sling over het bed.
|
mm
|
Φ900
|
|
Max. Zwaai over de wagen.
|
mm
|
Φ630
|
|
Maximale snijdiameter (schijf/as)
|
mm
|
Φ750/Φ630
|
|
Max. snijlengte
|
mm
|
1000/1500/2000/3000/3500
|
|
Spindelboordiameter
|
mm
|
Φ130
|
|
Vorm van de spindel neus
|
|
A2-11
|
|
Max. diameter door de balk
|
mm
|
Φ115
|
|
Hoofdmotorvermogen (continu / 30 min)
|
kw
|
30/37
|
|
Versnelling van de spindel / maximaal uitgangsmoment
|
r/min
|
(Mechanische 2 stappen) 20~2000 / 2456
|
|
Schokdiameter
|
Inch
|
15 ¢
|
|
Max. verplaatsing van de X-as
|
mm
|
410
|
|
Max. verplaatsing van de Z-as
|
mm
|
Voor de toepassing van deze verordening geldt:
|
|
Snelheid (X-as)
|
m/min
|
12/15/;12/15
|
|
Snelheid (Z-as)
|
m/min
|
12/12/;12/12
|
|

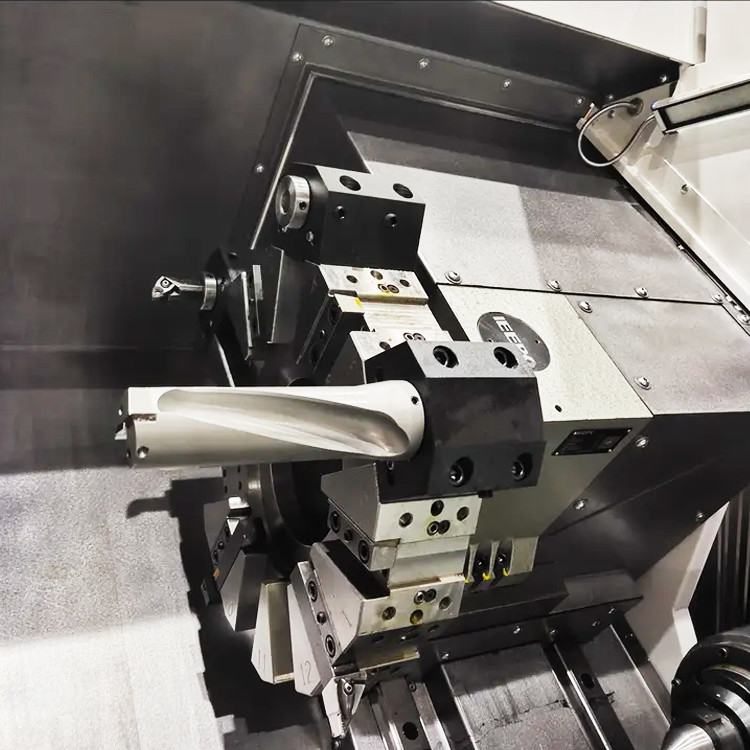

Vorm van gereedschapstorent
|
|
horizontale 12-positie torent
|
|
Grootte van de werktuigstaaf
|
mm
|
32X32/Φ50
|
|
Positioneringsnauwkeurigheid (X-as)
|
mm
|
0.013
|
|
Positioneringsnauwkeurigheid (as Z)
|
mm
|
0.020/0.022/0.030/0.040/0.044
|
|
Verplaatsingsnauwkeurigheid ((X-as)
|
mm
|
0.006
|
|
Verplaatsingsnauwkeurigheid ((Z-as)
|
mm
|
0.008/0.012/0.015/0.018
|
|
Bewerkingsnauwkeurigheid
|
|
IT6
|
|
Maximaal gewicht van het werkstuk met schijf
|
kg
|
500
|
|
Max. gewicht van het werkstuk van de as
|
kg
|
2000
|
|
gewicht van de machine
|
kg
|
22000/25000/2000/28000/320000/35000
|
|
Algemene afmetingen van de machine (LxWxH)
|
mm
|
7400x2800x23130;7800x2800x3130; 8200x2800x3130;9000x2800x3130
|
Toepassing in de industrie:
Voorbeeld werkstuk: geleidingshuls
Verwerkingsmodel: HTC50t Werkstukmateriaal: 27SiMn Lijnversnelling: 120-180m/min Invoer snelheid: 0,1-8mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 26 minuten
Werkstukvoorbeeld: medium 500 cilinder
Verwerkingsmodel: HTC63350t Werkstukmateriaal: 27SiMn Lijnversnelling: 120-180m/min Invoer snelheid: 02-10mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 75 minuten
Werkstukvoorbeeld: aandrijfas
Verwerkingsmodel: CQ850n Werkstukmateriaal: 40Cr Lijnversnelling: 150-180m/min Invoer snelheid: 0,1-0,3mm/r Verwerkingsdoeltreffendheid: 12 minuten
Voorbeeld werkstuk: RE2B-as
Verwerkingsmodel: HTC63n (dubbele torent) Werkstukmateriaal: 35CrMo Linieuze snelheid: 150-260m/min Voersnelheid: 0,2-0,5mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 39 minuten.
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
Uitstelling:
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
