SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank

SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank

Zware CNC draaibank draaicentrum

HTC 50t Slant Bed CNC draaibank

75 graden Slant Bed CNC draaibank

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC63Q

Neem contact met ons op
Vraag een offerte
Productgegevens
Merknaam:
SMTCL
Modelnummer:
HTC63Q
Sleutelwoord:
CNC draaicentrum, Slant bed cnc draaibank
Max. scherpe diameter:
Φ600/Φ630
Max. snij lengte:
1000/1500/2000/3000
Max. schommeling over bed:
Φ700
Max. Swing dia. Over bed gap:
Φ600
De as droeg diameter:
Φ150
CNC-besturingssysteem:
GSK/FANUC/SIEMENS
Betaling en verzendvoorwaarden
Min. bestelaantal
1
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
45-60 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
50 reeksen per maand
Productbeschrijving

SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 0

Productbeschrijving:

SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank
Het HTC63Q is een product met opmerkelijke voordelen. Het heeft een hoge stijfheid bed structuur, waardoor de stabiliteit van de bewerking.het is handig te bedienen en heeft een hoge precisieHet efficiënte spindelsysteem maakt snelle snijwerkzaamheden mogelijk, waardoor de bewerkingsdoeltreffendheid aanzienlijk wordt verbeterd.en complexe processen nauwkeurig kunnen afhandelenHet is een betrouwbare keuze voor mechanische verwerking.

Productkenmerken:

1,Hoge precisie

◆ Hoogprecise schroeven en geleidingsrails
◆ High-precision spindellagers
◆ kwantificatie van procesnormen
◆ Hoogpressieve roosterregelaar
2Hoog rendement
Toepassing van de modulaire systeemcode
◆ Volledige functionele configuratie, waardoor intelligente productie mogelijk is
◆ Hoog-efficiënte servo toren
◆ Hoogwaardige, zware snijspindel
3Hoge stijfheid
◆ Hoogwaardig gietijzeren bed, enz.
◆ Sleutelstukken: bedkist met lange spanning
◆ Hoog vermogen en hoog koppel spindel
◆ Gereedschapstorent met hoge stijfheid
Productgegevens:
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 1

met een breedte van niet meer dan 50 mm

Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroeven en H-graad geleidingsrails en wordt rechtstreeks aangedreven door servomotoren om een uitstekende werkingsnauwkeurigheid te bereiken
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 2

met een vermogen van meer dan 50 W

Het neemt geïmporteerde hoogwaardige cilindrische rollagers van P4-kwaliteit aan en werkt samen met een hoge-precisie-spoel om een uitstekende rotatie-nauwkeurigheid te bereiken.
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 3

Hoge snelheid twee assen

De twee assen maken gebruik van geïmporteerde schroeven en gebruik maken van pre-stretching technologie om een snelle en stabiele werking van het gereedschap te garanderen
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 4
Volledige functionele configuratie, waardoor
intelligente productie

Verschillende moduleconfiguraties zoals steady-rest, sub-spindle, servo tailstock en Y-as kunnen
Het kan de verwerking van werkstukken in meerdere sequenties realiseren en kan ook worden uitgerust met werkstukmeting, gereedschapsmeting,
De Commissie heeft in haar advies van 15 juni 1996 een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 5
Kleine spindelstaart
Het is uitgerust met een kleine spindel structuur tailstock, en intern geïnstalleerde conische rol
Lagers en hoekvormige kogellagers om de snijstijfheid van het staartpunt te verbeteren en het snijend effect van langastige onderdelen te waarborgen.
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 6
Bed met hoge stijfheid
Het bed is een bed met een helling van 45°, met een geoptimaliseerde en versterkte ribstructuur in de binnenkant.die de dynamische stijfheid effectief verbetertDe verbinding tussen het bed en de kop wordt geschraapt en gemalen met een dubbel rustoppervlak, waardoor de snijstijfheid van de gehele machine verder wordt verbeterd.

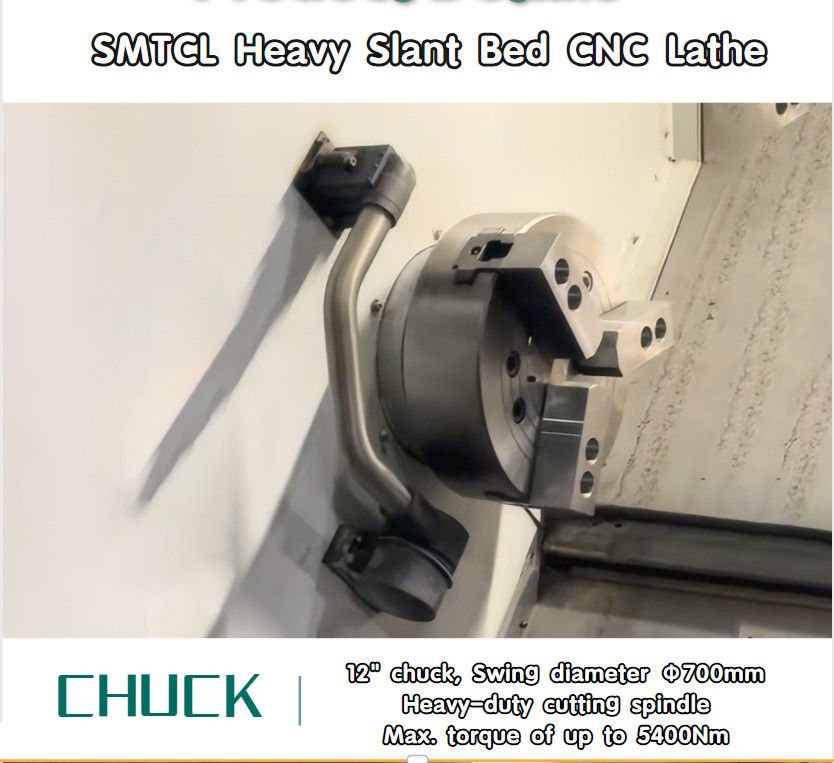

SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 7
met een vermogen van niet meer dan 50 W
De krachtige motor is gekoppeld aan een zware snijspindel met een maximaal koppel
met een vermogen tot 5400 Nm en een snijdiepte van meer dan 10 mm aan één zijde, waardoor de snijdoeltreffendheid wordt verbeterd.
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 8
Spindel met hoge stijfheid
Het hoofdcomponent met grote lengte neemt
geïmporteerde dubbelrijke cilindrische rollenlagers en hoekcontact
kogellagers aan de voor- en achterzijde, waardoor de stijfheid en het koppel van de spindel worden verhoogd
en bereikt uitstekende zware snijwerkzaamheden van de spindel.
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 9

Efficiënte servo torent

De servomotor met een hoog rendement wordt gebruikt om de precieze indexering van de snijkop te regelen, zodat deze sterk blijft.
De snelste gereedschapsschakeling op aangrenzende stations duurt slechts 0,4 s, wat snel en snel is.
heeft een hoge verwerkingsefficiëntie.

Productparameters:
Artikel 2
Eenheden
HTC63Q
Max. snijdia. (as/schijf)
mm
Φ600/Φ630
Maximale snijlengte
mm
1000/1500/2000/3000
Max. Swing dia. Over het bed
mm
Φ700
Max. Swing dia. Over bed gap
mm
Φ600
Spindel


Spindel neusmodel
-
A2-11
Voorlager binnendia.
mm
Φ160
Spindelconiciteit en gatgrootte

1:20;Φ150
Dia. van spindelgat Max.
mm
Φ104
Max, bar dia.
mm
Φ85
Standaard Chuck Dia.
Inch
12"
Spindelversnellingsbereik
r/min
35-2000
Spindel max.koppel
Nm
1250
Snelheidsreeks van de spindel

Mechanische tweeversnellingen
Hoofdmotor-uitgangsvermogen continu/30 min.
kW
20/30
X/Z-as
X-as snelle snelheid
mm
15
Z-as snelle snelheid
mm
15
Vervoer op de X-as
mm
320
Z-asvervoer
mm
1010/1600/2100/3100
Tailstock
Reizen van staartbestanden
mm
900/1400/1900/2900
Metode voor het aandrijven van de staart

Saddelstrek
Reizen met staartstok
mm
150
De staart van de mouw.
mm
Φ120
Tailstockconic gatconic

Morse 5#
Gereedschapstorent
Vorm van het gereedschapstorent

12 stations horizontale servo toren
Centrumhoogte
mm
160
Werktuiggrootte
mm
32X32
Als ik het gereedschap in de buurt kon kiezen
mm
- Ja, dat klopt.
Maximale laadcapaciteit
met een breedte van niet meer dan 15 mm
kg
800
Werkstukken voor as
kg
1300
Andere
Afstand tussen spindelcentrum en vloer
mm
1085.5
Gewicht van de machine
kg
7000/8500/10000/12500

Onze dienst:

Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.

2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
Waarom u ons kiest:
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Over ons:
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 10
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
Onze fabriek:
SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 11
Uitstelling:

SMTCL Slant Bed CNC draaibank HTC63Q Maximale snijlengte 3000 mm Horizontale CNC draaibank 12

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
