Name: SMTCL CNC draaibank HTC 50n Fanuc Controller Live Tooling Slant Bed CNC Draaibank Horizontaal CNC Draaicentrum
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC 50n
Availability: InStock

Huis > producten > CNC van het hellingsbed Draaibank >

SMTCL CNC draaibank HTC 50n Fanuc Controller Live Tooling Slant Bed CNC Draaibank Horizontaal CNC Draaicentrum

HTC 50n Slant Bed CNC draaibank

Controller Live Tooling Slant Bed Lathe

Plaats van herkomst:

China

Merknaam:

SMTCL

Certificering:

CE ISO certification

Modelnummer:

HTC 50n

Neem contact met ons op

Vraag een offerte

Productgegevens

Merknaam:

SMTCL

Modelnummer:

HTC 50n

CNC-besturingssysteem:

GSK/FANUC/SIEMENS

CNC of niet:

CNC-machines

Sleutelwoord:

Draaiend midden, schuin bed cnc draaibank

Toepassing:

Metalenbewerking voor meerdere doeleinden

Max. schommeling over bed:

Φ500

Max. scherpe diameter:

Φ500

Max. snij lengte:

500/1000/1500/2000/2500

De as droeg diameter:

Φ80

Betaling en verzendvoorwaarden

Min. bestelaantal

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

45-60 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

50 reeksen per maand

VERWANTE PRODUCTEN

Video

SMTCL CNC draaibank IT35L Metalen lagerbewerking Grote span spindel CNC draaibank

Vind de beste prijs

Video

SMTCL 75 graden draaicentrum HTC63t Slant Bed CNC draaibank zware functie horizontale CNC draaibank machine

Vind de beste prijs

Video

SMTCL CNC draaibank HTC 50n Fanuc Controller Live Tooling Slant Bed CNC Draaibank Horizontaal CNC Draaicentrum

Vind de beste prijs

Video

SMTCL Slant Bed CNC draaibank HTC40B5 Metalen CNC draaibank

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

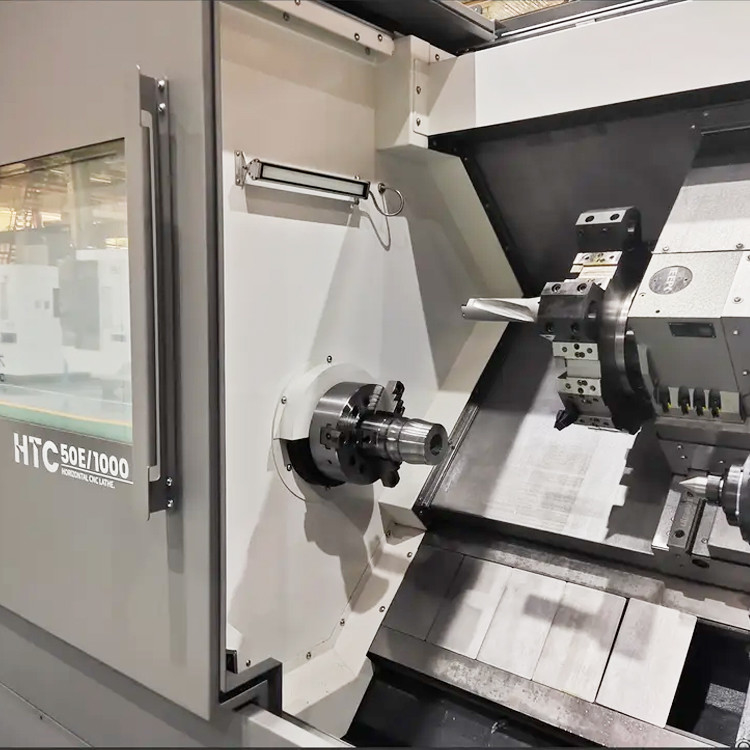

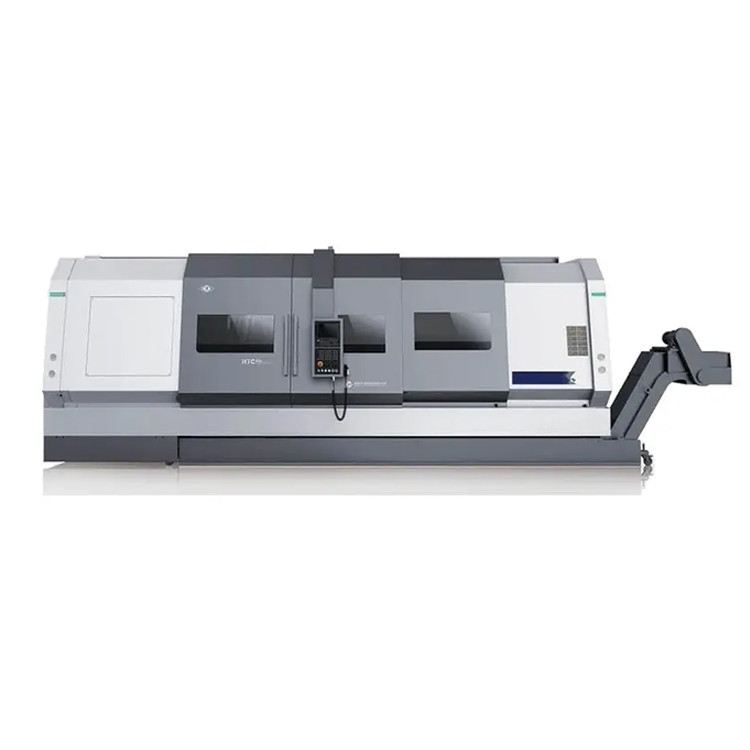

SMTCL CNC draaibank HTC 50n Fanuc Controller Live Tooling Slant Bed CNC Draaibank Horizontaal CNC Draaicentrum 0

Productbeschrijving:

Slant bed CNC draaibank HTC 50n Full Function CNC draaibank draaicentrum

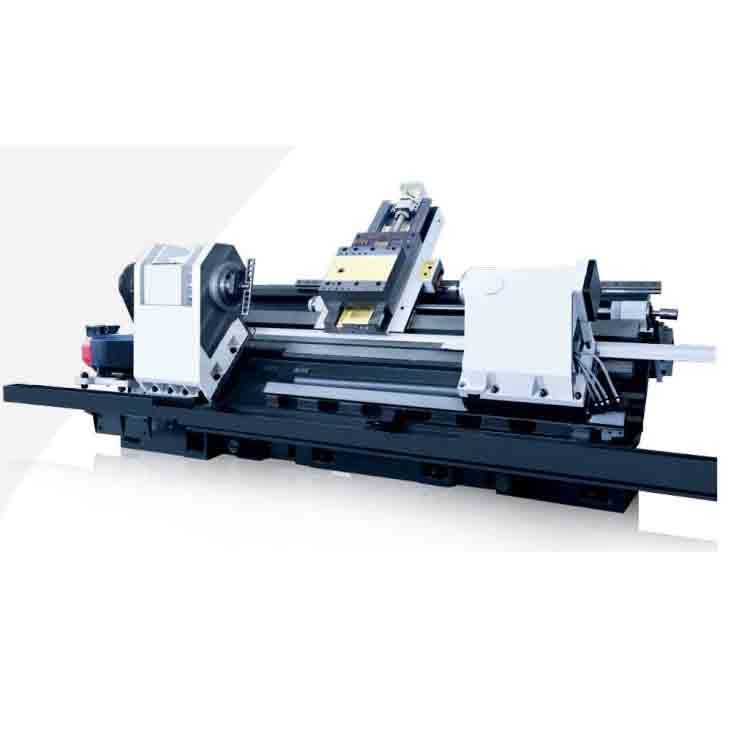

HTC 50n horizontale CNC draaibank kan worden geselecteerd met een 45° integraal hellend bed, gegoten met harssand, redelijke interne ribbenopbouw, breed leidingsoppervlak, hoge algemene stijfheid van het bed,met een goede torsietoestand, voor de gladde verwijdering van chips

Productkenmerken:

A:Hoge stijfheid

Het neemt 45 ° en 75 ° hoge stijfheid integrale helling bed en alle gietstukken zijn geoptimaliseerd door eindige element
Deze methode elimineert effectief trillingen tijdens het bedienen en snijden van de machine, verbetert de betrouwbaarheid en is gemakkelijk te
de kwaliteit van de verwerking te handhaven, zodat de klanten een duurzame en stabiele kwaliteit van de verwerking kunnen verkrijgen.

B:hoge precisie

Alle onderdelen van de machine-gereedschap nemen precisie slijponderdelen van bekende fabrikanten in binnen- en buitenland aan.De geavanceerde structuurontwerp en perfecte proces maatregelen maken de algemene lay-out compact, harmonieus en goed stijf, waardoor de werktuigmachine een hoge bewerkingsnauwkeurigheid heeft en de nauwkeurigheid op lange termijn behoudt.

C: Gezellig

Optioneel 75° kantelbed werktuig, voorzien van een verticaal en horizontaal middenframe, waarbij het middelpunt van de spindel dichter bij de bediener ligt,die geschikt is voor het laden en lossen van werkstukken en het verwijderen van chips.

D:rijke opstelling

De machine kan worden geconfigureerd met verschillende modules om te voldoen aan de verschillende behoeften van klanten.met een rijke configuratie en een hoge kostprestatie.

Productparameters:

Artikel 1	Eenheid	HTC 50n
Max. Sling over het bed.	mm	Φ650
Max. Zwaai over de wagen.	mm	Φ500
Max. snijdiameter (schijf/as)	mm	Φ500
Max. snijlengte	mm	500/1000/1500/2000/2500
Spindelboordiameter	mm	Φ80
Vorm van de spindel neus		A2-8
Max. diameter door de balk	mm	Φ65
Hoofdmotorvermogen (continu / 30 min)	kw	22/30
Versnelling van de spindel / maximaal uitgangsmoment	r/min	35 ~ 3000 / 860
Schokdiameter	Inch	10 ¢
Max. verplaatsing van de X-as	mm	270
Max. verplaatsing van de Z-as	mm	600/1100/1600/2100/2600
Snelheid (X / Z-as)	m/min	12/12

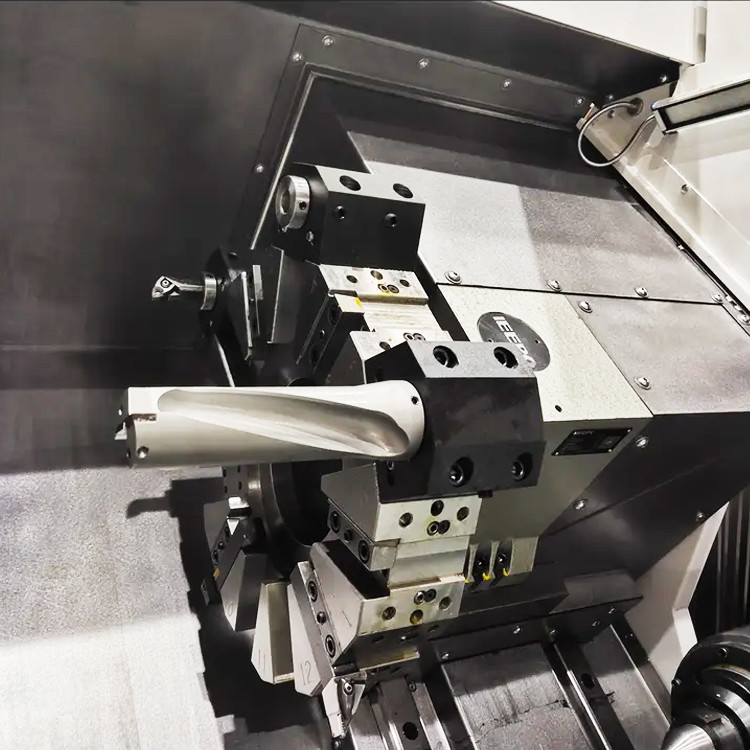

Vorm van gereedschapstorent		horizontale 12-positie torent
Grootte van de werktuigstaaf	mm	25X25/Φ50
Positioneringsnauwkeurigheid (X-as)	mm	0.01
Positioneringsnauwkeurigheid (as Z)	mm	0.015/0.015/0.020/0.025/0.035
Verplaatsingsnauwkeurigheid ((X-as)	mm	0.005
Verplaatsingsnauwkeurigheid ((Z-as)	mm	0.007/0.007/0.010/0.013/0.020
Bewerkingsnauwkeurigheid		IT6
Maximaal gewicht van het werkstuk met schijf	kg	200
Max. gewicht van het werkstuk van de as	kg	800
gewicht van de machine	kg	5500/7500/9000/11000/12500
Algemene afmetingen van de machine (LxWxH)	mm	De in dit reglement vermelde onderdelen zijn bestemd voor de toepassing van de in dit reglement vermelde onderdelen. 5500x2286x2260; 6050x2286x2260

Toepassing in de industrie:

Voorbeeld werkstuk: geleidingshuls

Verwerkingsmodel: HTC50t Werkstukmateriaal: 27SiMn Lijnversnelling: 120-180m/min Invoer snelheid: 0,1-8mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 26 minuten

Werkstukvoorbeeld: medium 500 cilinder

Verwerkingsmodel: HTC63350t Werkstukmateriaal: 27SiMn Lijnversnelling: 120-180m/min Invoer snelheid: 02-10mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 75 minuten

Werkstukvoorbeeld: aandrijfas

Verwerkingsmodel: CQ850n Werkstukmateriaal: 40Cr Lijnversnelling: 150-180m/min Voersnelheid: 0,1-0,3mm/r Verwerkingsdoeltreffendheid: 12 minuten

Voorbeeld werkstuk: RE2B-as

Verwerkingsmodel: HTC63n (dubbele torent) Werkstukmateriaal: 35CrMo Linieuze snelheid: 150-260m/min Voersnelheid: 0,2-0,5mm/r (inclusief draad) Verwerkingsdoeltreffendheid: 39 minuten.

Onze dienst:

1. Verzamelen en debuggelen voor levering

2Reageer binnen 24 uur en ga door met het probleem.

3. 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).

4. Algemene opslagoplossing

Waarom u ons kiest:

◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats

◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993

◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit

◆ Een stabiel en volwassen leveringssysteem

◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)

◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud

◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie

Over ons:

Welkom bij ons.

Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.

SMTCL en SYMG-groepDe eerste draaibank, boormachine en boormachine zijn hier geboren.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!

Onze fabriek:

Uitstelling:

Vragen:

Q1. Bent u een handelsonderneming of een productiebedrijf?

We zijn een productiebedrijf.

Q2. Wat zijn de belangrijkste producten van uw bedrijf?

We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.

Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?

Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.

Q4: Wat zijn uw garantievoorwaarden?

Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.

Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware

V6: Waarom uw bedrijf?

Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.

V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V8: Wat zijn de betalingsvoorwaarden?

T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
