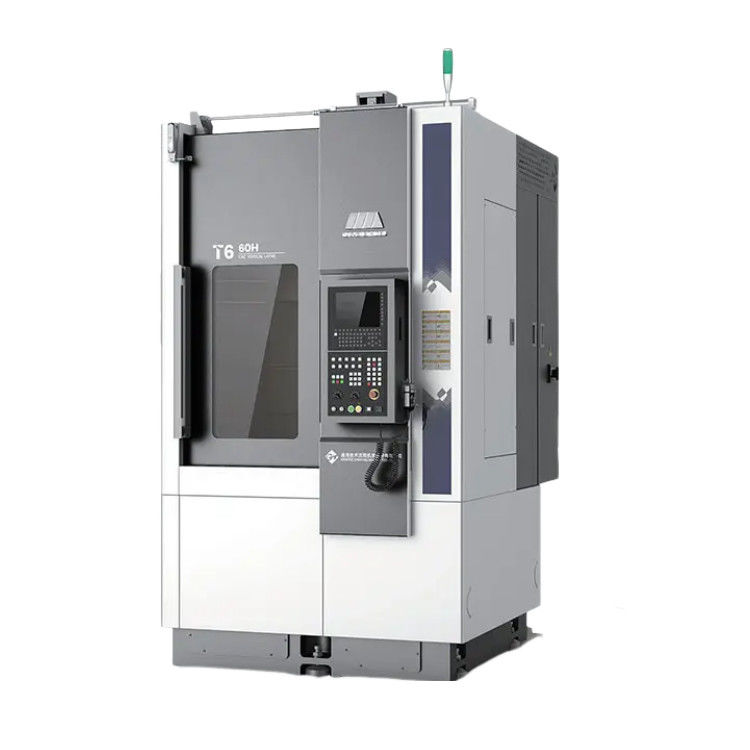

SMTCL Verticale CNC-draaibank T6 Hoogpresisie CNC-bewerking Metalen verticale draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | T6 |
|---|---|---|---|

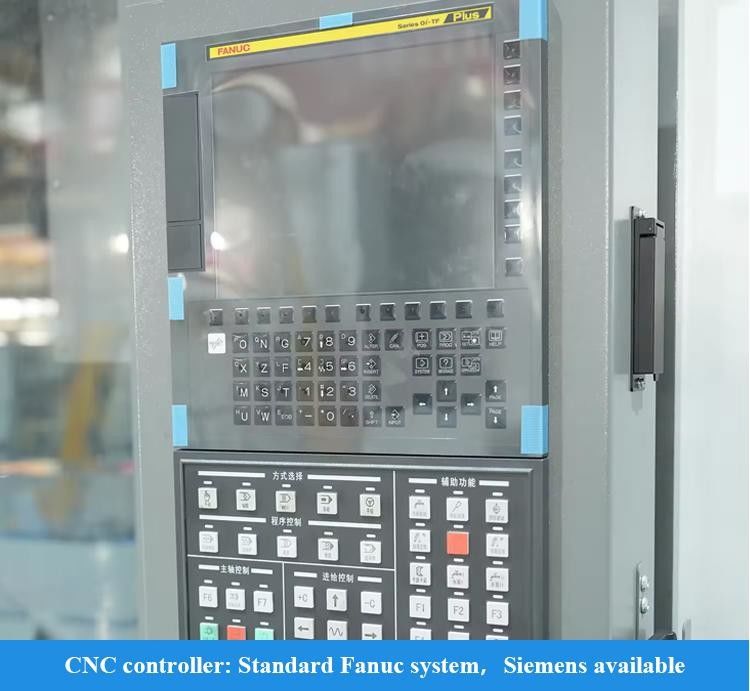

| Naam: | Verticale Cnc-draaimachine | Controlesysteem: | (FACULTATIEVE) SIEMENS GSK FANUC |
| Max.snijdiameter: | Φ850 | Max.schommeldiameter: | Φ1000 |
| Max.snijhoogte: | 850 | X Axis Travel: | 480 |
| Z Axis Travel: | 850 | Toren: | Horizontale 8-posities servo toren |
| Markeren |
Metalen verticale cnc-draaiblokken,T6 Verticale CNC-draaiblokken,Verticaal metalen draaicentrum met hoge precisie |
||
Productbeschrijving
T6-Q-serie CNC verticale draaibank is kosteneffectief, eenvoudig te bedienen, met hoge stijfheid en stabiliteit, ondersteunt binnenlandse hoogwaardige functionele onderdelen, kleine vloeroppervlakte, groot verwerkingsbereik,veel gebruikt in de automobielindustrieT6-H serie CNC verticale draaibank is onze nieuwe geüpgraded technologie structuur van de derde generatie van nieuwe CNC verticale draaibank,met een uitstekende stijfheid, stabiliteit en verwerkingsnauwkeurigheid, ondersteuning van geïmporteerde hoogwaardige functionele onderdelen, die op grote schaal worden gebruikt in nieuwe energie, automobiel, lagers en andere verwerkende industrieën,om klanten een uitstekende ervaring te bieden.

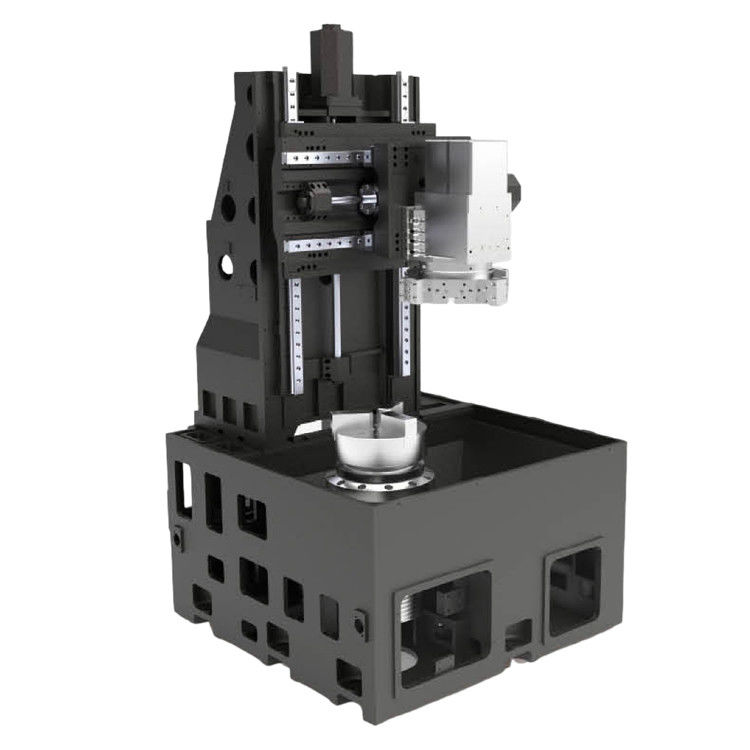

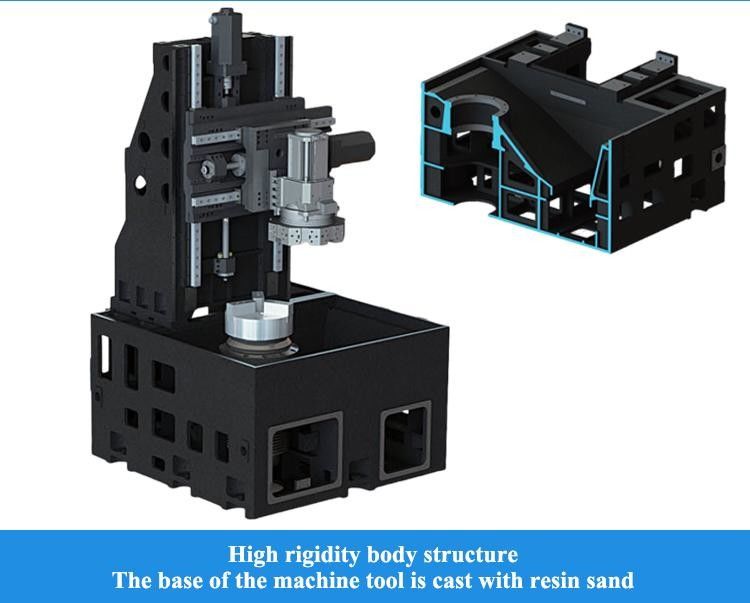

Hoog stijfheidskorpsstructuur
Zand om lage zwaartekracht te bereiken, anti-
Vibratie van de belangrijkste contactoppervlakken
Het probleem is opgelost.
de nauwkeurigheid en stabiliteit tijdens
zwaar werk snijden

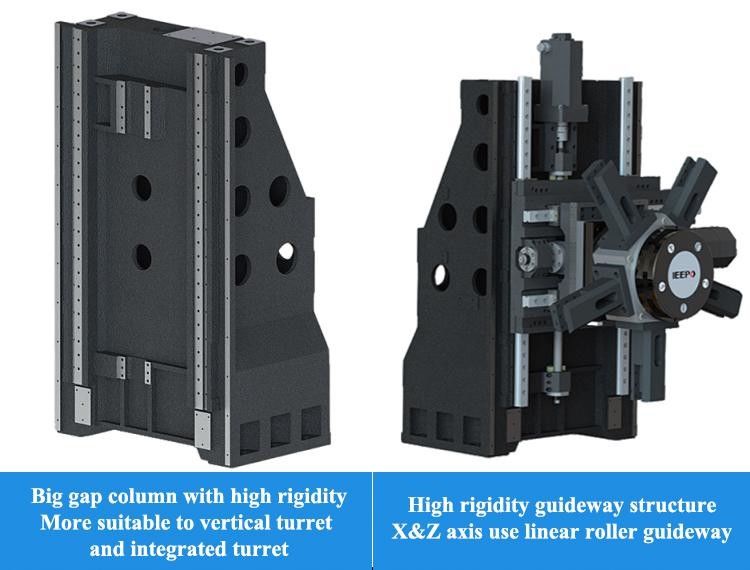

Grote spleetkolom met hoge stijfheid
transvorm, meer geschikt voor
verticale torent en geïntegreerde
torent.
Structuur van de geleiding met hoge stijfheid
- een sterke extreme
snijvermogen. 580 mm lange borig
Bar kan 5 mm diep snijden
en 0,5 mm voedingssnijding.
Karosserie met grote hoek chip flush
vermijd chips opstapelen, chips spoelen
het verbetert de bewerking
stabiliteit

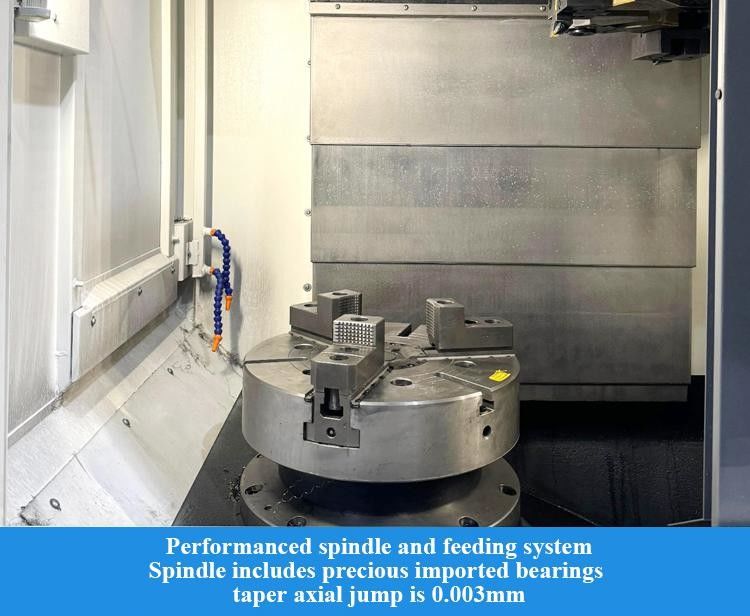

Geperformeerd spindel- en voersysteem
Werkstuk met hoge hardheid en zwaar snijwerk, zeer verminderen trillingen en warmtefout tijdens
bewerkingsproces, machine heeft een laag foutenpercentage en een hoog rendement

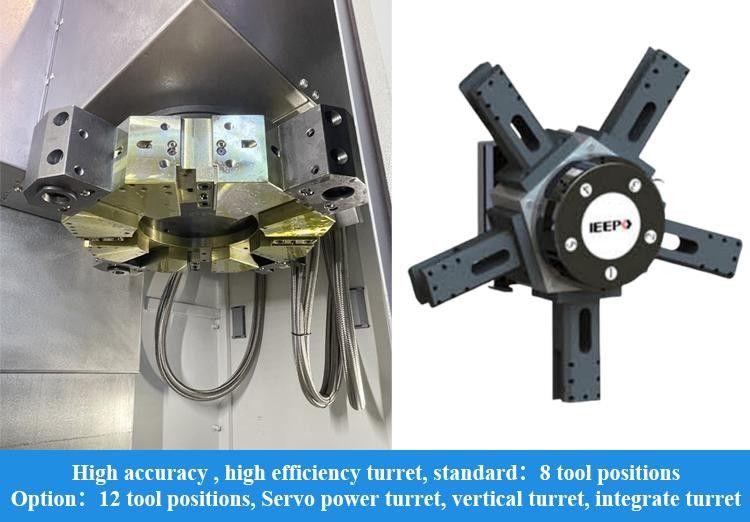

Servo kracht torent, verticale torent, geïntegreerde torent
◆ Verticale toren kan hoge stijfheid krijgen, gebruik servo roterende, hydraulische vergrendeling, stabiel en in de juiste
plaatsing, met name voor het bewerken van diep binnenste behuizing
|
Artikel 1
|
Eenheid
|
T6- 35H
|
T6-50H
|
T6-60H
|
T6-85H
|
|
Genauigheidsgraad
|
|
IT6
|
IT7/IT6
|
IT7/IT6
|
IT7/IT6
|
|
Technische parameters
|
|||||
|
Max.snijdiameter
|
mm
|
Φ350
|
Φ500
|
Φ600
|
Φ850
|
|
Max.schommeldiameter
|
mm
|
Φ500
|
Φ650
|
Φ700
|
Φ1000
|
|
Max.snijhoogte
|
mm
|
350
|
500
|
650
|
850
|
|
Spindel
|
|||||
|
Spindel neus en spindel
|
|
A2-8 A2-8
|
A2-8 A2-8
|
A2-11 2-11
|
A2-11(A2-15)
|
|
Standaard schokgrootte
|
Inch
|
10( 12)
|
12 ((( 15, 18)
|
15 ((( 18, 21)
|
21( 24, 32)
|
|
Max. spindel snelheid
|
R/min
|
3000
|
1500/2500
|
1100/2500
|
1100/1500
|
|
Max.spindelkoppel
|
N/M
|
472
|
771
|
1158/1160
|
1910
|
|
Hoofdmotor-uitgangsvermogen continu/30 min
|
KW
|
15/18.5
|
18.5/26
|
18.5/26/22/30
|
22/30
|
|
XZaxis
|
|||||
|
X-as snelle doorgang
|
m/min
|
30
|
18/20
|
18/20
|
18/20
|
|
Z-as snelle doorgang
|
m/min
|
30
|
18/20
|
18/20
|
18/20
|
|
X-asverkeer
|
mm
|
200
|
290
|
330
|
480
|
|
Z-asreizen
|
mm
|
400
|
530
|
653
|
850
|
|
Toren
|
|||||
|
Type
|
|
Horizontale 8-posities servo toren
|
Horizontale 8-posities servo toren
|
Horizontale 8-posities servo toren
|
Horizontale 8-posities servo toren
|
|
Centrumhoogte
|
mm
|
100
|
100
|
125
|
160
|
|
Roterende herhaling van de positie van de torent
|
️ ""
|
± 16
|
± 16
|
± 16
|
± 16
|
◆ Hoogwaardig gevoel voor kwaliteit, de wensen van de klant komen op de eerste plaats
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Q1. Bent u een handelsonderneming of een productiebedrijf?
We zijn een productiebedrijf.
Q2. Wat zijn de belangrijkste producten van uw bedrijf?
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Q3. Kunt u aangepaste machine of SPM (special purpose machine) leveren?
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q4: Wat zijn uw garantievoorwaarden?
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Q5. Wat zijn de diensten?
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
V6: Waarom uw bedrijf?
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
V7: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V8: Wat zijn de betalingsvoorwaarden?
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
