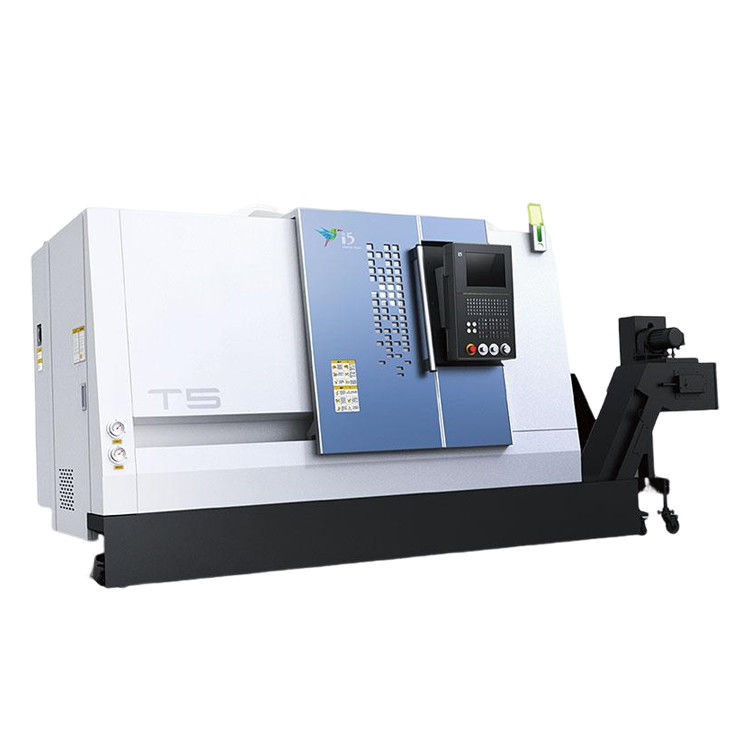

T5.1-500Q Metalen draaibank freesmachine Combo Met Fanuc Control CNC-draaicentrum
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | T5.1-500Q |
|---|---|---|---|

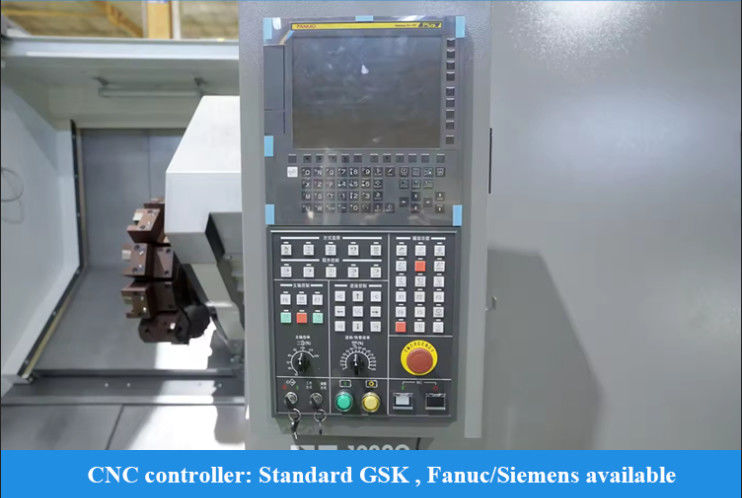

| CNC-besturingssysteem: | GSK/FANUC/SIEMENS | Cnc of niet: | CNC |
| Sleutelwoord: | CNC-machine met schuin bed | Reizen (X-as) (mm): | 160 |
| Reizen (Z-as) (mm): | 560 | X/Z-ijlgang: | 30m/min |
| Gereedschapspoststations: | 8 | Max. Spilsnelheid (rpm): | 4500 |
| Max. Gedraaide lengte (mm): | 500 | Max. Zwaai over bed: | Φ420 |
| Max. zwaai over de glijbaan: | Φ280 | Max. snijdiam.: | Φ280 |
| Markeren |
Metalen draaibank freesmachine,CNC-machine voor het frezen van metalen draaibank,CNC Malen Draaiend centrum |
||
Productbeschrijving
De T5Q-serie horizontale CNC-draaibank, die intelligente besturingstechnologie en geavanceerde productietechnologie combineert, biedt hoge precisie, hoge efficiëntie en hoge snijstijfheid. De eindige-elementenanalyse software wordt gebruikt om het ontwerp te optimaliseren, de verdeling van spanningspunten te analyseren, de vervorming van onderdelen te verminderen en de optimale structuur van de gehele machine te bereiken. De belangrijkste gietstukken zijn allemaal gemaakt van hoogwaardige gietijzeren materialen, wat zorgt voor minimalisatie van trillingen tijdens het snijproces en de bewerkingsnauwkeurigheid en snijstabiliteit verbetert.
- C3 voorgespannen kogelomloopmoer
- Foutcompensatietechnologie
- Processtandaardkwantificering
- Hoge en snelle bewegingssnelheid van twee assen

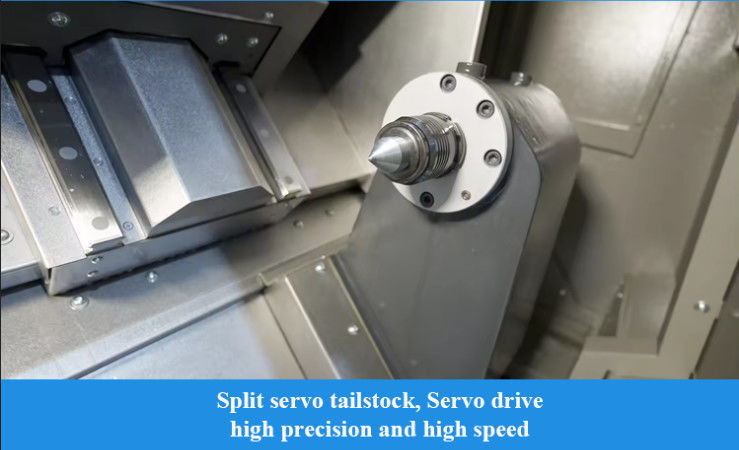

- Gesplitste servo-achterbank
- Hoogenergetische servo-gereedschapstoren

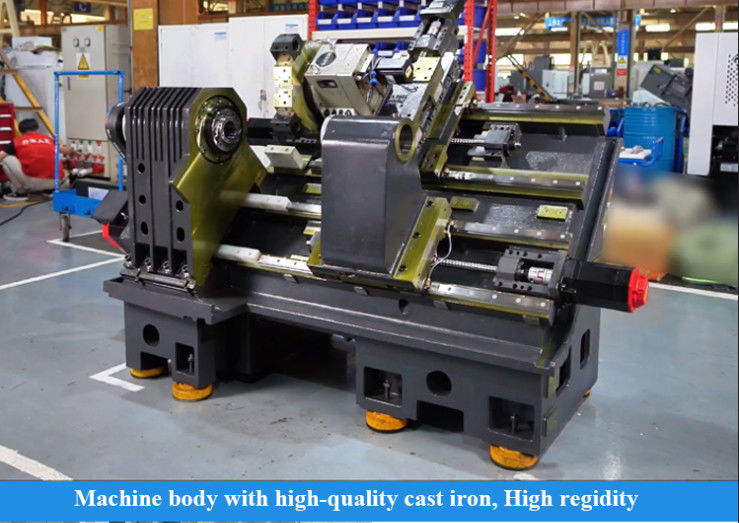

- Hoogwaardig gietijzeren bed en andere belangrijke gietstukken
- Spindel met dubbele rij cilindrische rollagers met grote overspanning
- Anti-buigzadelstructuur
|
Specificaties
|
Eenheid
|
||
|
Max. draaidiameter
|
mm
|
280
|
|
|
Max. draailengte
|
mm
|
500
|
|
|
Max. zwaaidiameter over het bed
|
mm
|
Φ420
|
|
|
Max. zwaaidiameter over de dwarsdoorsnede
|
mm
|
Φ280
|
|
|

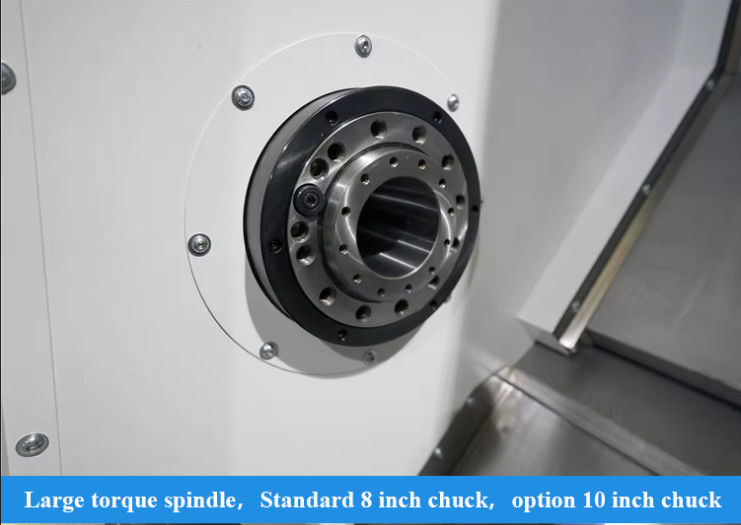

Spindel
|
Type spindelneus
|
|
A2-6
|
|
Binnendiameter voorlager
|
mm
|
Φ100
|
|
|
Conus van spilboring
|
|
1:20；Φ70
|
|
|
Spilboring
|
mm
|
Φ56
|
|
|
Max. doorlaatdiameter staaf
|
mm
|
Φ50
|
|
|
Standaard klauwplaatdiameter
|
inch
|
8
|
|
|
Max. spilsnelheid
|
tpm
|
4500
|
|
|
Nominaal spilkoppel
|
Nm
|
110(769tpm)
|
|
|
Max. spilkoppel
|
Nm
|
180(576tpm)
|
|
|
Hoofdmotor uitgangsvermogen continu /30 minuten
|
kW
|
9/11
|
|
|
Twee assen
|
Snelle verplaatsing van X/Z-as
|
m/min
|
30
|
|
X-as slag
|
mm
|
160
|
|
|
Z-as slag
|
mm
|
560
|
|
|
Achterbank
|
Achterbank slag
|
mm
|
300 |
|
Achterbank pinconus
|
Morse
|
MT-5 | |
|
Gereedschapstoren
|
Gereedschapstoren vorm
|
|
Horizontale servo-gereedschapstoren met 8 posities
|
|
Centerhoogte gereedschapstoren
|
mm
|
80 | |
|
Herhalingsnauwkeurigheid positionering gereedschapstoren rotatie
|
Sec.
|
±1.6
|
|
|
Kan het gereedschap dichtbij worden geselecteerd
|
|
ja
|
|
|
Overig
|
Afstand van spilcentrum tot bodem bed
|
mm
|
936
|
|
Netto machinegewicht
|
kg
|
3500
|
|
|
Totale stroomvoorzieningscapaciteit
|
kVA
|
23
|
|
|
Totale afmetingen (Lengte X breedte X hoogte)
|
mm
|
2300×1680×1650
|
|
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
- Elk onderdeel moet worden geïnspecteerd
- Meer dan 100 productieprocescontroles
- Meer dan 200 inspectiepunten
- Monsterverwerking van elke machine
- 72 uur proefdraaien voor levering
- Topkwaliteitsgevoel, de wensen van de klant komen op de eerste plaats
- 30 jaar + R&D geschiedenis, het bedrijf is opgericht in 1993
- High-tech fabrikant met onderzoeks- en ontwerpmogelijkheden
- Stabiel en volwassen toeleveringssysteem
- Jong actieve verkoop en ingenieurs voor directe service (24 uur online)
- Upgrades aan mechanisme volgens ergonomie en eenvoudig onderhoud
- Ons principe voor structuurontwerp: eenvoudig onderhoud & installatie, lage onderhoudskosten, geen invloed op de productie
Welkom om ons te bezoeken!
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. Wij zijn gespecialiseerd in CNC-draaibanken, verticale bewerkingscentra, horizontale bewerkingscentra, portaalbewerkingscentra, vijf-assige bewerkingscentra, draai-freescentra en diverse andere CNC-apparatuur. We hebben meer dan 200 soorten werktuigmachines. De kwaliteit en technologie van producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines. De eerste draaibank, boormachine en kotterbank zijn hier allemaal geboren. Ze zijn een van de leiders van de Chinese machine-industrie en de grootste fabrikant van werktuigmachines in China. Machinegereedschapsproducten bestrijken auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompen en kleppen, lagers, 3C-elektronica, mallen en andere industrieën. We hebben de missie om machinegereedschappen met toonaangevende technologie, hoge kwaliteit en goede service te leveren aan onze klanten over de hele wereld!
- V1. Bent u een handelsonderneming of een productiebedrijf?
- Wij zijn een productiebedrijf.
- V2. Wat zijn de belangrijkste producten van uw bedrijf?
- Wij zijn gespecialiseerd in allerlei machines, zoals CNC-draaibanken, CNC-freestmachines, verticale bewerkingscentra, conventionele draaibanken, boormachines, radiale boormachines, enzovoort.
- V3. Kunt u aangepaste machines of SPM's (speciale machines) leveren?
- Ja, we bieden slimme CNC-oplossingen voor onze klanten om de efficiëntie te verhogen.
- V4: Wat zijn uw garantievoorwaarden?
- We leveren een vervanging voor onderdelen die defect blijken te zijn gedurende een periode van 12 maanden, beginnend op de datum van het cognossement van de machine.
- V5. Wat zijn de diensten?
- Pre-sales: Aangepaste oplossingen, planning en ontwerp; Eén-op-één service
Na verkoop: 7 dagen 24 uur online service, Externe begeleiding bij installatie, koppeling met klantsysteem - V6: Waarom kiezen voor uw bedrijf?
- Producten van de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces vinden plaats tussen fabrieken met een complete productieketen, wat uw meest betrouwbare garantie is.
- V7: Kan uw bedrijf technisch personeel naar ons bedrijf sturen en onze werknemers in het buitenland begeleiden?
- We kunnen dit soort service leveren. Wanneer de machines op de installatieplaats van de koper aankomen, kunnen we tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper. Dit alles kan worden geciteerd en opgenomen in het contract. De verkoper zal samenwerken met de koper om de visum- en installatievoorbereidingen te regelen voordat hij naar het buitenland gaat.
- V8: Wat zijn de betalingsvoorwaarden?
- T/T 30% aanbetaling bij bestelling, 70% saldo vóór verzending. Onherroepelijke kredietbrief op zicht
