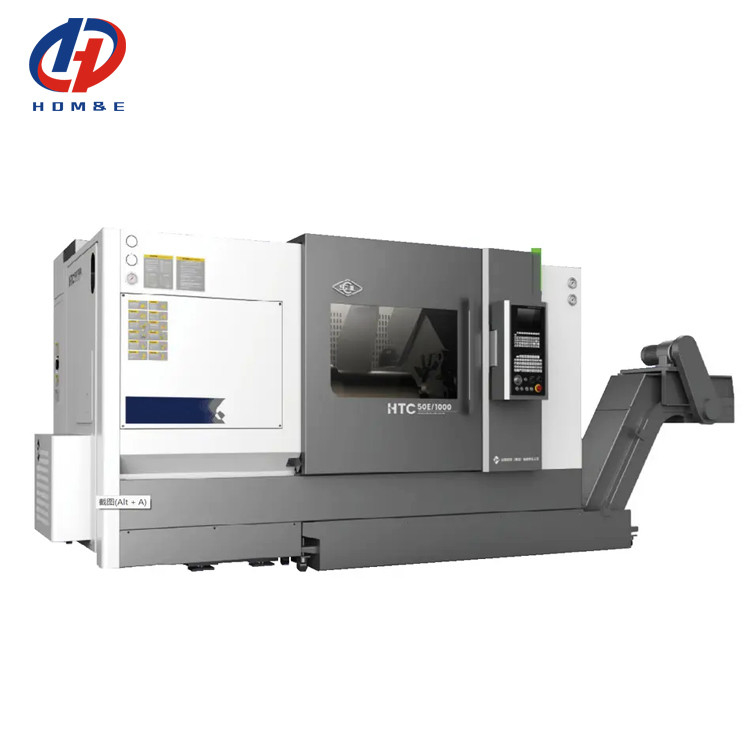

SMTCL CNC draaibank HTC50B FANUC-systeem Horizontaal 12 Station Servo Turret Slant Bed CNC draaibank
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | HTC50B |
|---|---|---|---|
| CNC-besturingssysteem: | GSK/FANUC/SIEMENS | Cnc of niet: | CNC |
| Sleutelwoord: | Slant Bed Lathe CNC-machine | Max. Gekeerde lengte (mm): | 2000 |
| Max. Spindel snelheid (rpm): | 3000 r.p.m | Vervoer (X-as) ((mm): | 320 |
| Vervoer (Z-as) ((mm): | 1050、1550、2050 | Maximale draaidiameter: | Φ550 |
| Maximale draailengte: | 1000、1500、2000 | Maximale schommeling over het bed: | Φ670 |
| Maximaal swing over glijbaan: | Φ500 | ||
| Markeren |
12 Station Servo Turret CNC draaibank,FANUC-systeem CNC-draaibank,CNC van het hellingsbed Draaibank |
||
Productbeschrijving
Productbeschrijving:

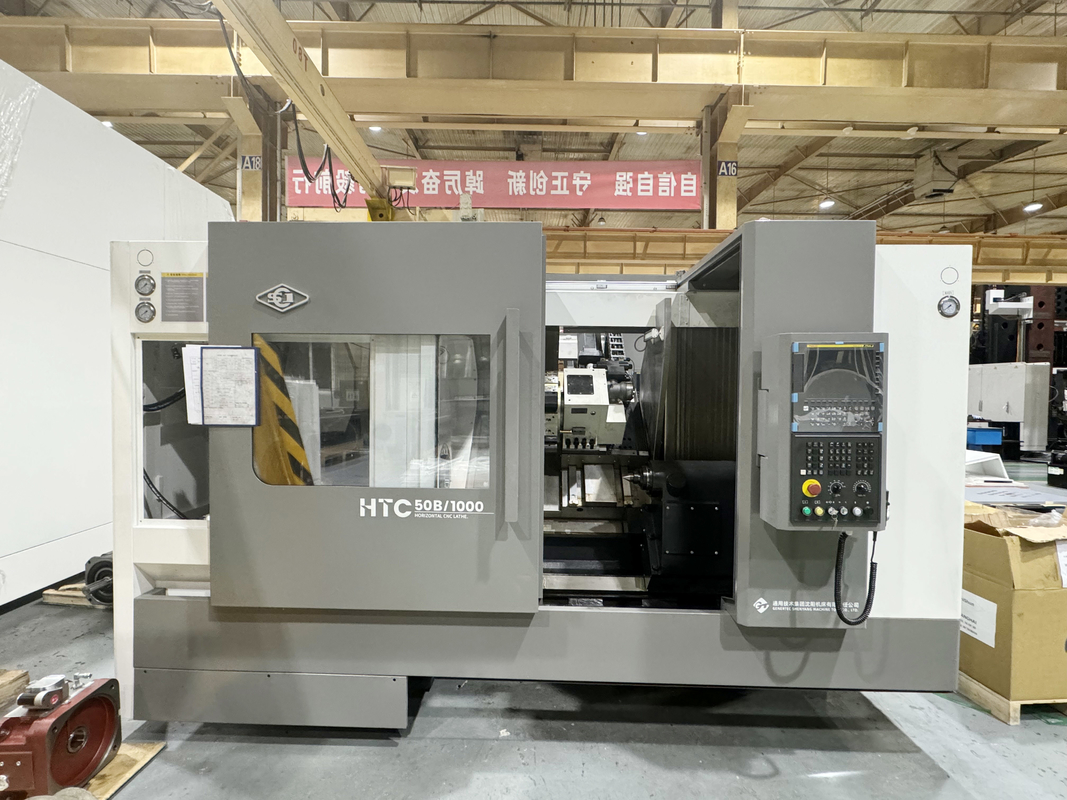

De Slant Bed CNC-draaibank HTC50B is een nieuwe generatie CNC-draaibank.en hoge precisie verwerking van draaiende onderdelen in industrieën zoals auto's, motoren, lagers en hydraulische druk.
Productkenmerken:
1. Hoog stijfheid integraal bed
|
Posten
|
Eenheid
|
HTC50E-serie
|
|
|
Maximale schommeldiameter boven het bed
|
mm
|
700/670/670
|
|
|
Maximale snijlengte
|
mm
|
1000/1500/2000
|
|
|
Maximale snijdiameter
|
mm
|
Schacht 500/schijf 550
|
|
|
Maximale schommeldiameter boven het voertuig
|
mm
|
500
|
|
|

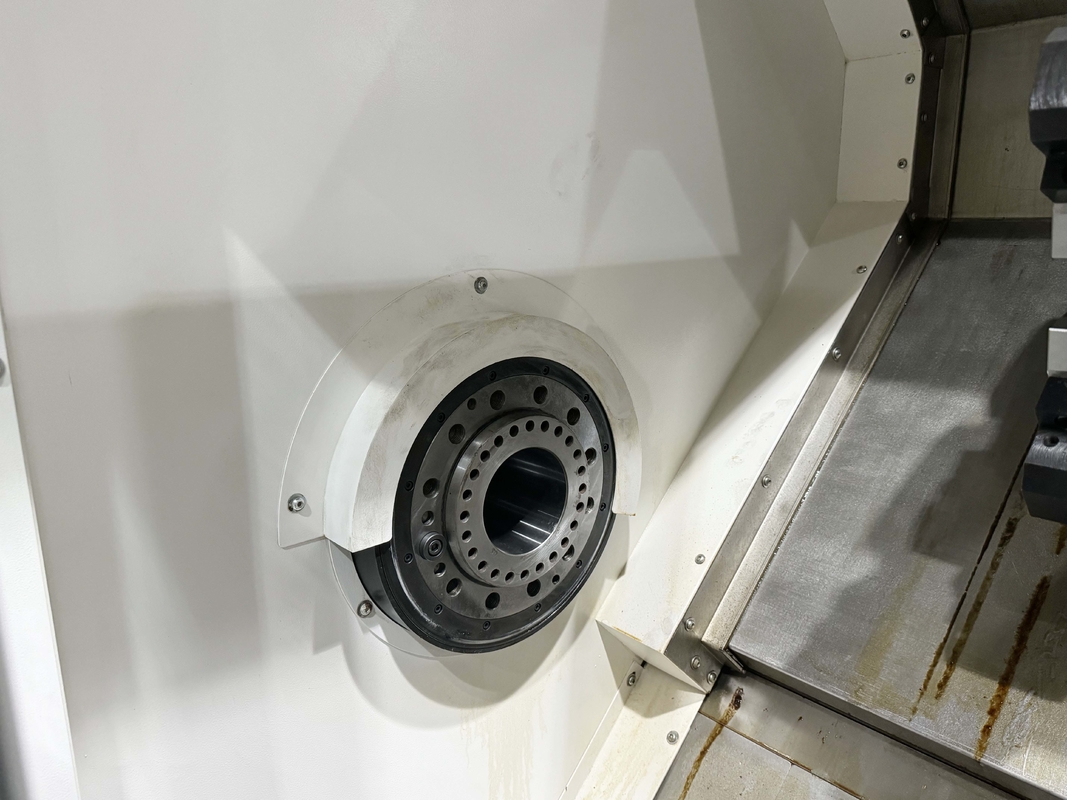

Spindel neus
|
|
A2-11
|
|
|
De diameter van het spindelgat
|
mm
|
104
|
|
|
enkelspindel
hoofdmateriaal |
Spindelversnellingsbereik
Maximaal uitgangsmoment van de spindel |
r/min/Nm
|
35 tot 3000/890
FANUC |
|
Hoofdmotor
|
30 minuten / continu
|
kW
|
30/22
|
|
Standaardschok
|
Schokdiameter
|
Inch
|
12'
|
|
X-as snelle snelheid
|
m/min
|
30
|
|
|
Z-as snelle snelheid
|
m/min
|
30
|
|
|
Vervoer op de X-as
|
mm
|
320
|
|
|
Z-asvervoer
|
mm
|
1050/1550/2050
|
|
|

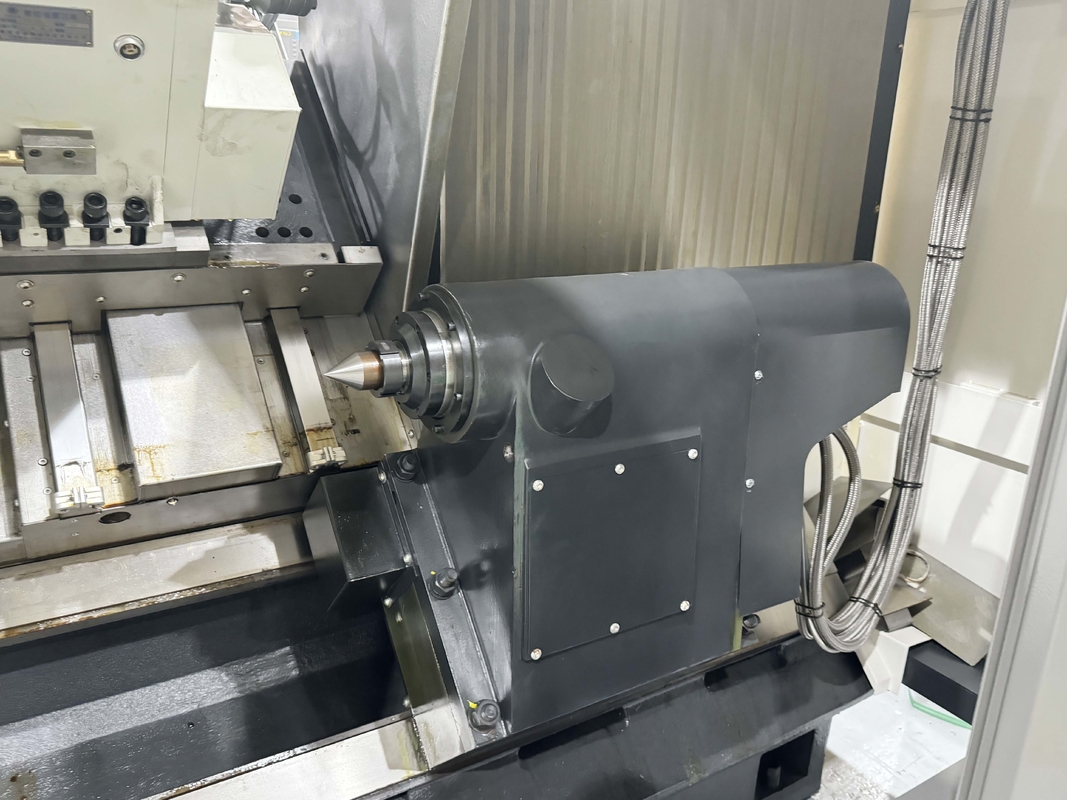

Diameter van de schors
|
mm
|
120
|
|
|
Reizen met staartstok
|
mm
|
150
|
|
|
Reizen van staartbestanden
|
mm
|
800/1300/1800
|
|
|
Koepelspindel van het staartstuk
|
Morse
|
5#
|
|
|
Standaard torentvorm
|
|

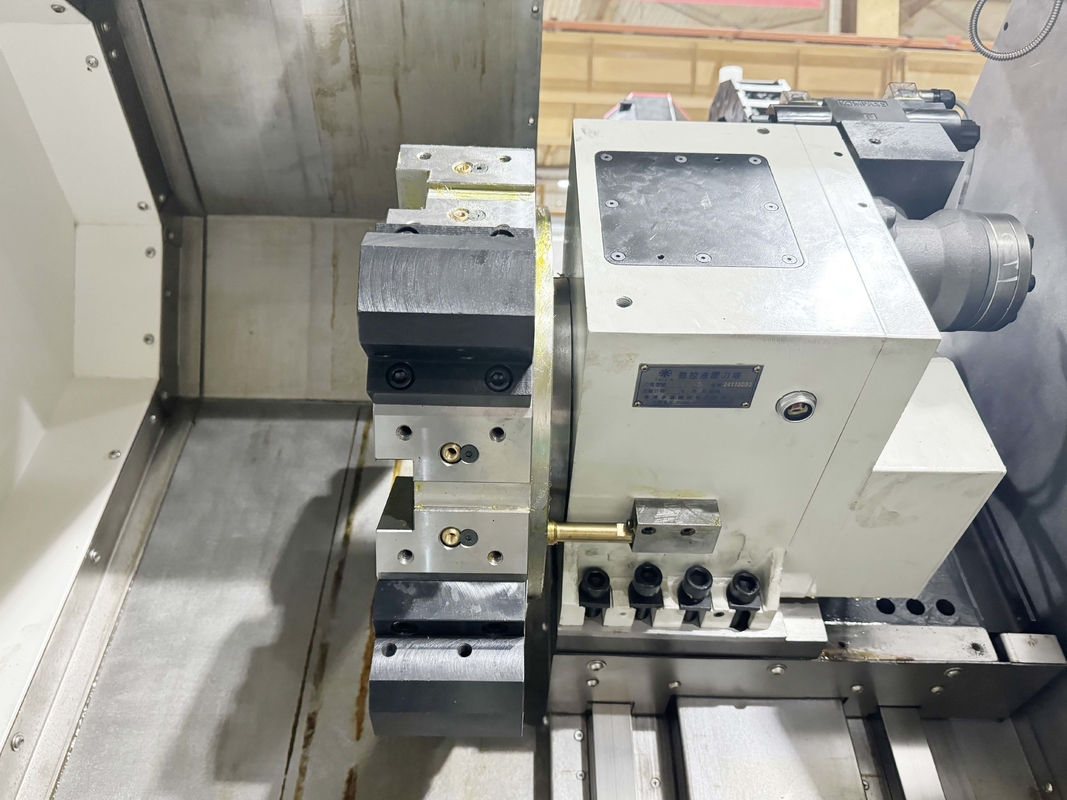

Horizontale 12-stations servo toren
|
|
|
Werktuiggrootte
|
Externe gereedschap
|
mm
|
25 × 25
|
|
De diameter van de boorstaaf
|
mm
|
F50/F40/F32/F25
|
|
|
Positioneringsnauwkeurigheid
|
X-as
|
mm
|
0.010
|
|
Z-as
|
mm
|
0.015
|
|
|
Herhalingspositie nauwkeurigheid
|
X-as
|
mm
|
0.005
|
|
Z-as
|
mm
|
0.007
|
|
|
Gewichtscapaciteit
|
Type schijf
|
kg
|
200
|
|
Schachttype
|
kg
|
800
|
|
|
Gewicht van de machine
|
|
|
7000/8500/10000
|
|
Uiterlijk van het werktuig
|
Lengte × breedte × hoogte
|
mm
|
3700 × 2210 × 2200
4300 × 2210 × 2200 4900 × 2210 × 2200 |
Toepassing in de industrie:
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
2Meer dan 100 productieprocescontroles
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
