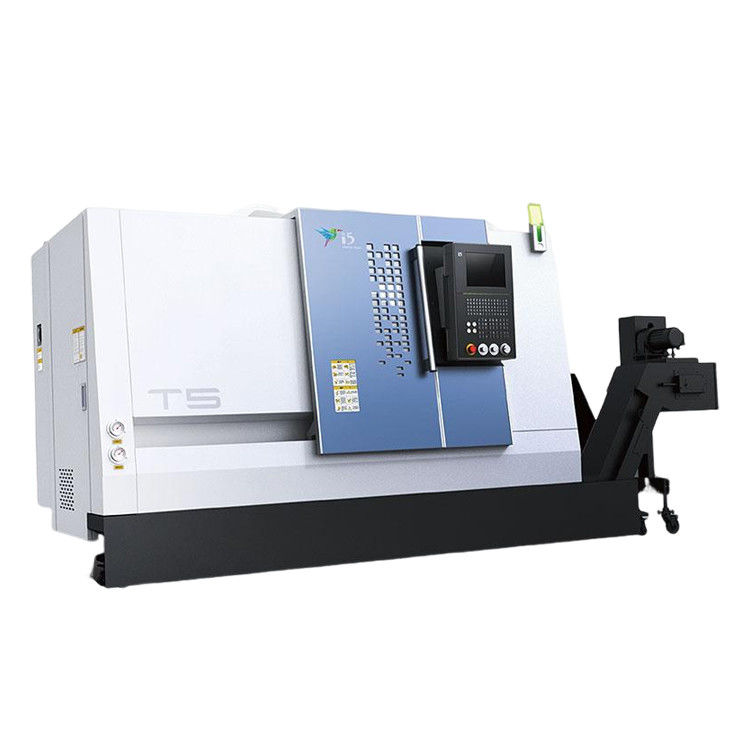

Horizontale Slant Bed CNC draaimachine T5-100Q Metalen frezen CNC draaicentrum
Productgegevens
| Merknaam: | SMTCL | Modelnummer: | T5.2-100Q |
|---|---|---|---|

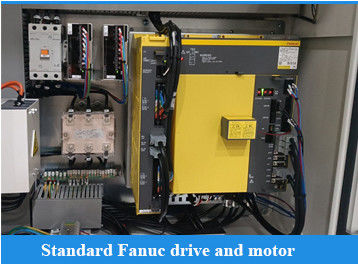

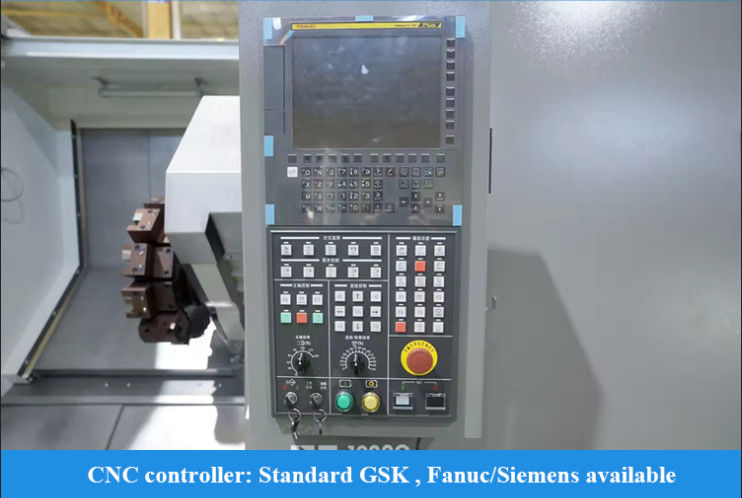

| CNC-besturingssysteem: | GSK/FANUC/SIEMENS | Cnc of niet: | CNC |
| Sleutelwoord: | Slant Bed Lathe CNC-machine | Vervoer (X-as) ((mm): | 145 |
| Vervoer (Z-as) ((mm): | 205 | X/Z snelle traverse: | 30 m/min |
| Gereedschapspoststations: | 8 | Max. Spindel snelheid (rpm): | 5000 |
| Max. Gekeerde lengte (mm): | 160 | Max. Swing over bed: | Φ420 |
| Max. Sling over glijbaan.: | Φ160 | Max. Scherpe Dia.: | Φ160 |
| Markeren |
SMTCL,CNC van het hellingsbed Draaibank,Slant Bed Metal Fressing Turning Center |
||
Productbeschrijving
Productbeschrijving:

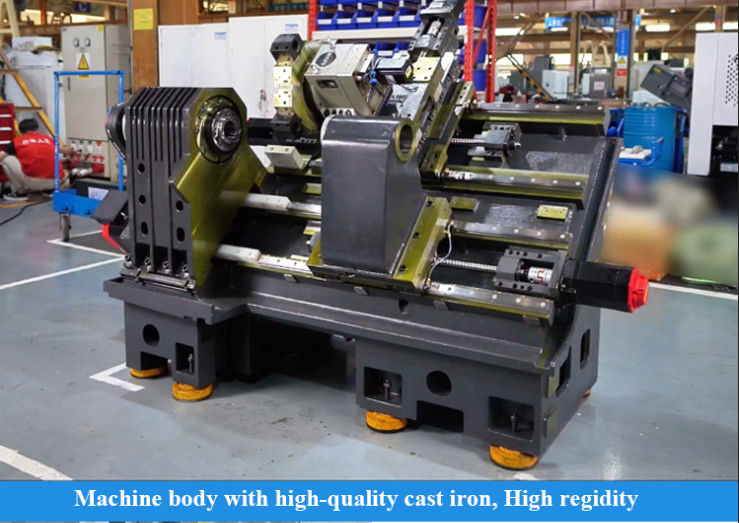

De horizontale CNC-draaibank van de T5-Q-serie, die intelligente besturingstechnologie en geavanceerde productietechnologie combineert, heeft een hoge precisie, een hoge efficiëntie en een hoge snijstijfheid.De finite element analyse software wordt gebruikt om het ontwerp te optimaliseren, de verdeling van de spanningspunten te analyseren, de vervorming van de onderdelen te verminderen en de optimale structuur van de gehele machine te bereiken.De belangrijkste gietstukken zijn allemaal gemaakt van hoogwaardige gietijzeren materialen, waardoor de trillingen tijdens het snijproces tot een minimum worden beperkt en de bewerkingsnauwkeurigheid en de snijstabiliteit worden verbeterd.
Productkenmerken:
1"Hoge precisie"
|
Posten
|
Eenheid
|
Specificaties
|
Opmerkingen
|
|
|
Max. draaidiameter
|
mm
|
160
|
|
|
|
Max. draailengte
|
mm
|
160
|
Verandering van verschillende armaturenparameters
|
|
|
Max.schommeldiameter boven het bed
|
mm
|
Φ420
|
|
|
|
Max.schommeldiameter over de dwarsglijbaan
|
mm
|
Φ160
|
|
|
|

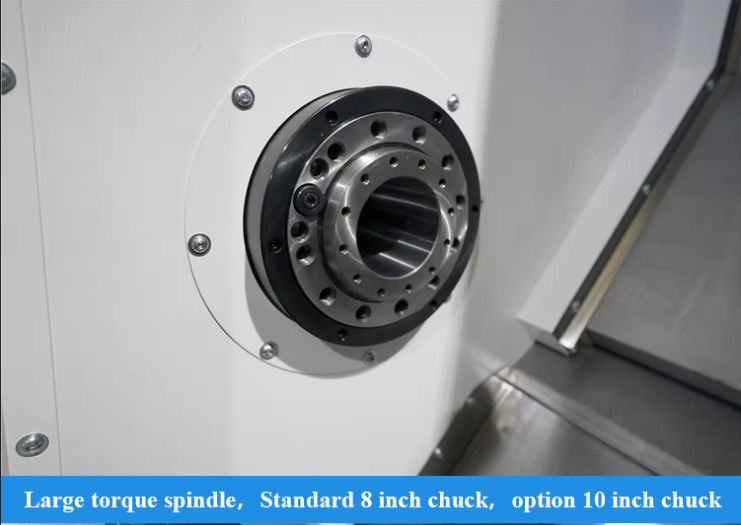

Spindel
|
Type spindel neus
|
|
A2-5
|
|
|
Inwendige diameter van het voorlager
|
mm
|
Φ90
|
|
|
|
Taper van spindelboor
|
|
1:20; Φ62
|
|
|
|
Spindelboor
|
mm
|
Φ56
|
|
|
|
Max. door middel van de balkdiameter
|
mm
|
Φ44
|
|
|
|
Standaard schokdiameter
|
Inch
|
8
|
|
|
|
Max. spindel snelheid
|
r/min
|
5000
|
Onder voorbehoud van de beperkingen van de schok en de bevestiging
|
|
|
Nominaal koppel van de spindel
|
Nm
|
35 ((200 r/min)
|
|
|
|
Max. spindelkoppel
|
Nm
|
70 ((150 r/min)
|
|
|
|
Hoofdmotor-uitgangsvermogen continu /30 minuten
|
kW
|
7.5/11
|
met een vermogen van niet meer dan 10 kW
|
|
|
Twee assen
|
Snel doortrekken van de X/Z-as
|
m/min
|
30
|
|
|
X-asverkeer
|
mm
|
145
|
|
|
|
Z-asreizen
|
mm
|
205
|
|
|
|

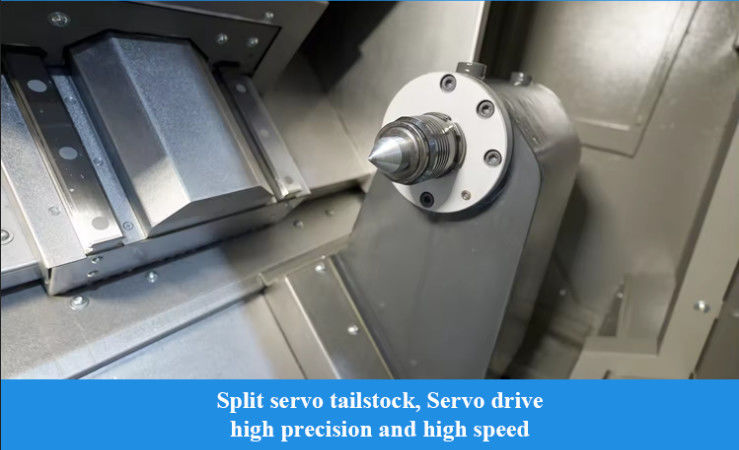

Tailstock
|
Reizen van staartbestanden
|
mm
|
-
|
|
|
Schoppenvoetpen
|
Morse
|
-
|
|
|
|
Toren
|
Turretvorm
|
|
Horizontale 8-posities servo toren
|
|
|
Centrumhoogte van de torent
|
mm
|
63 |
|
|
|
Rotatie van de torent, herhaling van de positie van de toren
|
- Ik ben er.
|
± 16
|
|
|
|
Of de cutter in de buurt kan worden geselecteerd
|
|
- Ja, dat klopt.
|
|
|
|
andere
|
Afstand van het middelpunt van de spindel tot de bodem van het bed
|
mm
|
926
|
|
|
Nettogewicht van de machine
|
kg
|
2600
|
|
|
|
Totaal vermogen van de stroomvoorziening
|
kVA
|
23
|
|
|
|
Algemene afmetingen (lengte X breedte X hoogte)
|
mm
|
1750 × 1650 × 1650
|
Algemene afmetingen
|
|
Toepassing in de industrie:
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
