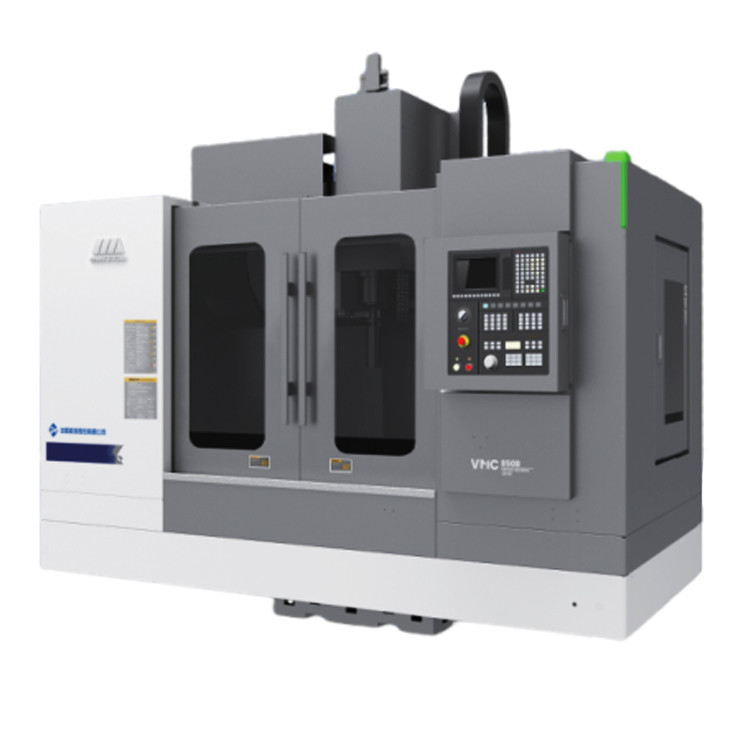

SMTCL VMC 1300B CNC Metalen draaibank en freesmachine Verticaal bewerkingscentrum
Productgegevens
| Merknaam:: | SYMG, SMTCL | Spindel conisch: | BT40 |
|---|---|---|---|
| CNC-besturingssysteem: | GSK, FANUC, Siemens | Bereik van spindelsnelheid (RPM): | 0 - 10000 t/m |
| Max. Lijstlading (kg): | 3000 kg | Snel voedingssnelheid ((m/min): | 48 |
| Productnaam: | Verticaal machingscentrum | Verplaatsing op de as X/Y/Z: | 850mm/500mm/540mm |
| X/Y/Z-as snelle snelheid: | 48/48/48 m/min | Hoofdmotorvermogen: | 7,5/11 kW |
| After-sales service verleend: | Videotechnische ondersteuning | ||
| Markeren |
CNC draaibank en freesmachine 11 kW,CNC-metalen draaibank en freesmachine,VMC 1300B Verticaal Bewerkingscentrum |
||
Productbeschrijving
VMC-B door middel van de typische serie productbeschrijving is een combinatie van marktvraag en ontwikkeling van een product, het is niet alleen volledige specificaties, van de tabel 800×420mm tot 2200×800mm,X-asverplaatsing van 700 mm tot 2100 mm■ Uit de spindelconfiguratie bereiken wij ook een verscheidenheid, van de standaard bandverbinding, directe verbinding 8000 tot de uitgang van 380Nm groot koppel.VMC-B is een zeer kosteneffectieve typische machine, ultrabreed bed ontwerp om ervoor te zorgen dat de machine de beste draagkracht en stabiliteit heeft, en het bed heeft een grote scheefstructuur, Y-as heeft een splitsingsbescherming,het verwijderen van de chip gemakkelijk en snel maken
De werktafelgrootte van VMC B-serie van 650*430mm tot 2200*800mm, X-asverplaatsing van 580mm tot 2100mm, verschillende configuraties kunnen voldoen aan de behoeften van klanten op verschillende gebieden.
| Model | Eenheid | VMC1300B | VMC1600B | VMC2100B |
| Afmetingen van de werktafel | mm | 1400x700 | 1700x800 | 2200x800 |
| T-slotgroottes | mm | 18x5 | 22x5 | 22x5 |
| Max. toegestane belasting | kg | 1000 | 2000 | 3000 |
| Vervoer op de X-as | mm | 1300 | 1600 | 2100 |
| Vervoer op de Y-as | mm | 700 | 800 | 800 |
| Z-asvervoer | mm | 700 | 800 | 800 |
| Max. afstand van spindel neus tot werktafel | mm | 850 | 940 | 1000 |
| Min. afstand van spindel neus tot werktafel | mm | 150 | 140 | 200 |
| van de soort gebruikt voor de vervaardiging van motorvoertuigen | BT2vrijwilligerswerk BT2vrijwilligerswerk BT2vrijwilligerswerk BT2vrijwilligerswerk | BT2vrijwilligerswerk | BT2vrijwilligerswerk | |
| Spindel snelheid | r/min | 8000/6000/6000 | 6000 | 6000 |
| Hoofdmotorkoppel | Nm | 52.5/71.7/95.4 | 95.4 | 380 |
| Hoofdmotorvermogen | kW | 11/15; 15/18. 5/15/18.5 | 15/18.5 | 15/18.5 |
| X/Y/Z-as snelle snelheid | m/min |
24/24/20; 24/24/20 ;24/24/20 |
24/24/20 | 18/18/18 |
| Voersnelheid | m/min | 2010/10/10 | 10 | 10 |
| Voorwerp van het gereedschapsmagazin | Mechanische arm | Mechanische arm | Mechanische arm | |
| Hoeveelheid gereedschap | stuks | 24/20/20 | 20 | 20 |
| Tijd voor gereedschapswisseling | s | 2.5/3.5/3.5 | 3.5 | 3.5 |
| Positioneringsnauwkeurigheid | mm | 0.020/0.012/0.012 | 0.020/0.012/0.012 | 0.022/0.012/0.012 |
| Genoegkeurigheid van herhaalbaarheid | mm | 0.012/0.010/0.008 | 0.012/0.010/0.008 | 0.013/0.008/0.008 |
| Algemene vermogen | KVA | 37 | 37 | 37 |
| Luchttoevoerdruk | MPa | 0.5-0.7 | 0.5-0.7 | 0.5-0.7 |
| Algemene afmetingen (LxWxH) | mm | 5026x3232x3361 | 5840x3340x3715 | 6705x3500x3910 |
| Gewicht van de machine | kg | 11000 | 135000 | 17500 |
| CNC-controller | FANUC-MF | FANUC-MF | FANUC-MF |
- Verzamelen en debuggen vóór levering
- Reageer binnen 24 uur en ga door met het probleem.
- 1 jaar gratis reparatiedienst (alleen zonder menselijke schade).
- Toegekende totale oplossing
- Top kwaliteitsgevoel, klanten' verzoeken komen eerst
- 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
- Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
- Stabiel en volwassen bevoorradingssysteem
- Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
- Verbetering van het mechanisme volgens ergonomie en eenvoudig onderhoud
- Onze structuur ontwerp principe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Welkom bij ons.
Shanghai HD M&E Tech Co., Ltd is gevestigd in Shanghai, China. We zijn gespecialiseerd in CNC draaibank, verticaal bewerkingscentrum, horizontaal bewerkingscentrum, gangbewerkingscentrum, vijfassig bewerkingscentrum,met een vermogen van niet meer dan 10 WDe kwaliteit en technologie van de producten hebben het internationale geavanceerde niveau bereikt.
Onze fabriek heeft meer dan 80 jaar geschiedenis in de productie van werktuigmachines.Ze zijn een van de leiders van de Chinese machine tool industrie en de grootste machine tool productie in ChinaDe productie van werktuigmachines omvat auto's, luchtvaart, nieuwe energie, bouwmachines, schepen, pompkleppen, lagers, 3C-elektronica, malen en andere industrieën.We nemen de missie van het verstrekken van de machine tools met toonaangevende technologie, hoge kwaliteit en goede service aan onze klanten over de hele wereld!
We zijn een productiebedrijf.
We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaienmachine, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaienmachine, boormachine, radiële boormachine, enzovoort.
Ja, we leveren slimme CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Wij leveren een vervanging voor onderdelen die blijken defect te zijn voor een periode van 12 maanden,
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Producten uit de ontwikkeling, het ontwerp, de vervaardiging en de montage van het gehele productieproces zijn:
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om volgens het schema van de koper te installeren.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
