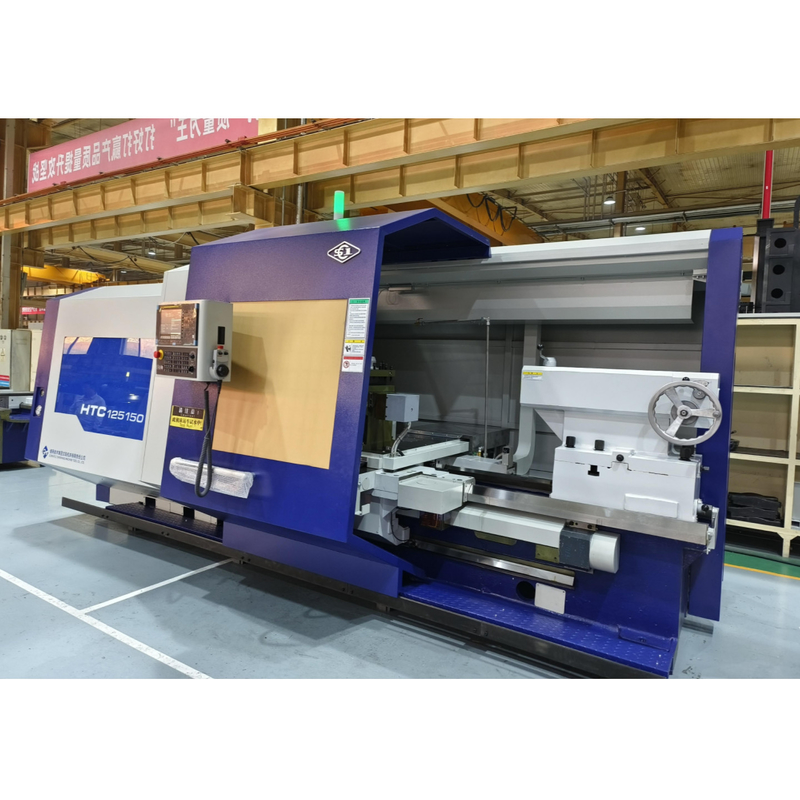

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

CNC-draaibank met hoge snelheid

Horizontale CNC-draaimachine

CNC-draaibank met een hoge stijfheid

Plaats van herkomst:

China

Merknaam:

SMTCL/SYMG

Certificering:

ISO certification

Modelnummer:

HTC125

Neem contact met ons op

Vraag een offerte

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

Productgegevens

Max. Lengte van Werkstuk (mm)::

5000

Max. Assnelheid (r.p.m)::

500 r.p.m

De as droeg (mm)::

130

Het plaatsen Nauwkeurigheid (mm)::

±0.014

Herhaalbaarheid (X/Y/Z) (mm): Systeem::

±0.006

Structuur::

Vlakke Beddraaibank

CNC Controlesysteem::

GSK, FANUC, SIEMENS

Toolpostmerk::

IEEPO

Afmetingen ((L*W*H)::

8500X2725X2450

Merknaam::

SYMG, SMTCL

Betaling en verzendvoorwaarden

Min. bestelaantal

1 reeks

Prijs

negotiable

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

45-60 dagen

Betalingscondities

L/C, T/T, Western Union

Levering vermogen

50 reeksen per maand

VERWANTE PRODUCTEN

Goede prijs. SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe online

Video

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe

Vind de beste prijs

Goede prijs. SMTCL CNC draaibank CAK6185 Flat Bed CNC draaibank Horizontale metalen grote CNC draaibank online

Video

SMTCL CNC draaibank CAK6185 Flat Bed CNC draaibank Horizontale metalen grote CNC draaibank

Vind de beste prijs

Goede prijs. Hoogprecisie platbed CNC-draaibank CAK5085 horizontale metaal snijmachine online

Video

Hoogprecisie platbed CNC-draaibank CAK5085 horizontale metaal snijmachine

Vind de beste prijs

Goede prijs. SMTCL Precisie CNC-draaibank CAK50186 CNC-draaibankmachine Maximale snijlengte 1860 mm Flat Bed CNC-draaibank online

Video

SMTCL Precisie CNC-draaibank CAK50186 CNC-draaibankmachine Maximale snijlengte 1860 mm Flat Bed CNC-draaibank

Vind de beste prijs

Neem contact met ons op

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

HTC125grote serieCNC horizontale draaibankSMTCL SYMG

Draaibank Overzicht

HTC125 grote serie CNC horizontale platte bed draaibank,Hoge stijfheid hoge snelheid hoge nauwkeurigheid en hoge efficiëntie

Specificaties van de draaibank

Inleiding tot het product

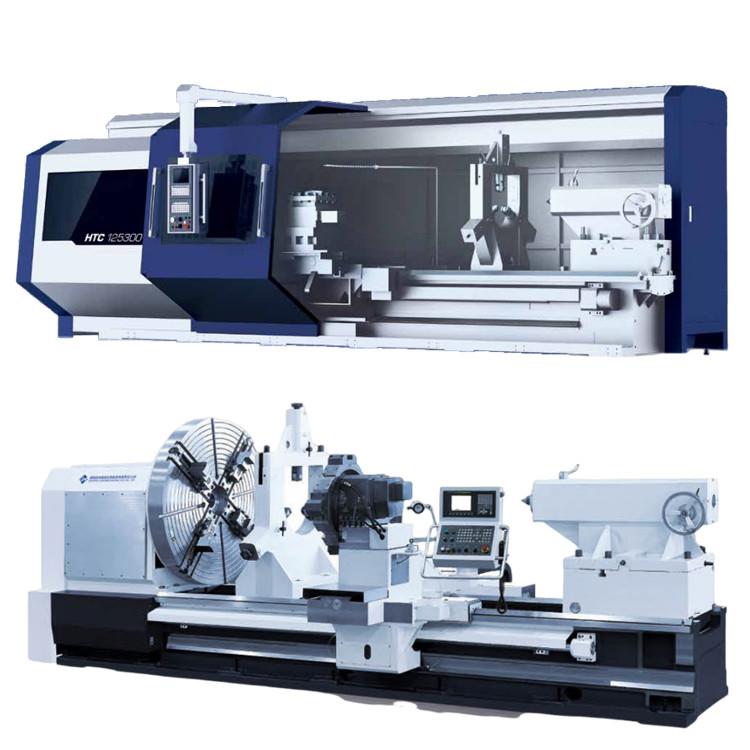

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe 0

GESPECIFICATIEEN van het product

Hoofdtechnische specificaties

Belangrijkste technische parameters

Artikel 2		Eenheid	HTC 125150	HTC 125300	HTC 125500

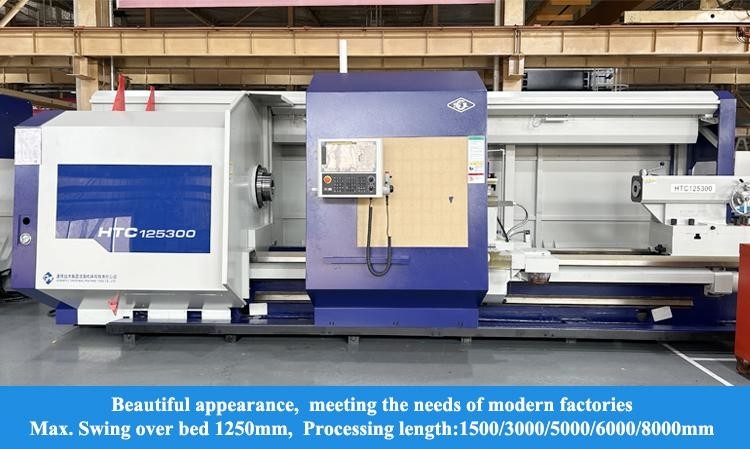

Maximale schommeldiameter boven het bed		mm	1250	1250	1250
Maximale vasthoudingslengte van het werkstuk (afstand tussen de middelpunten)		mm	1600	3100	5100
Maximale snijlengte		mm	1500	3000	5000
Maximale snijdiameter		mm	1250	1250	1250
Maximale schommeldiameter over de dwarsslijp		mm	850	850	850
Typ en code van de spindelneus			A2-15	A2-15	A2-15
Spindel voorkant boorconic			Metrisch systeem 140	Metrisch systeem 140	Metrisch systeem 140
Spindelboordiameter		mm	130	130	130
Hydraulische hoofdstukken met variabele toerental	Spindelversnellingsbereik	r/min	5 tot 500	5 tot 500	5 tot 500
	Maximaal uitgangsmoment van de spindel	Nm	7500	7500	7500
	Spindel snelheidsstappen		Hydraulisch 3 stappen, oneindig wisselende snelheden bij elke stap	Hydraulisch 3 stappen, oneindig wisselende snelheden bij elke stap	Hydraulisch 3 stappen, oneindig wisselende snelheden bij elke stap
	Vermogen van de hoofdmotor	kW	22	22	22

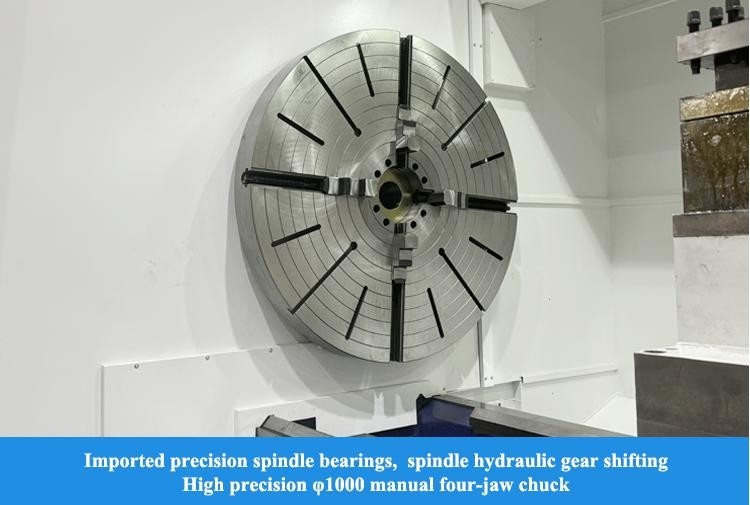

Chuck.	Diameter/type van de schok	mm	1000/handmatige vier-klauw	1000/handmatige vier-klauw	1000/handmatige vier-klauw
X-as snelle snelheid		m/min	6	6	6
Z-as snelle snelheid		m/min	5	5	5
Vervoer op de X-as		mm	650	650	650
Z-asvervoer		mm	1500	3000	5000

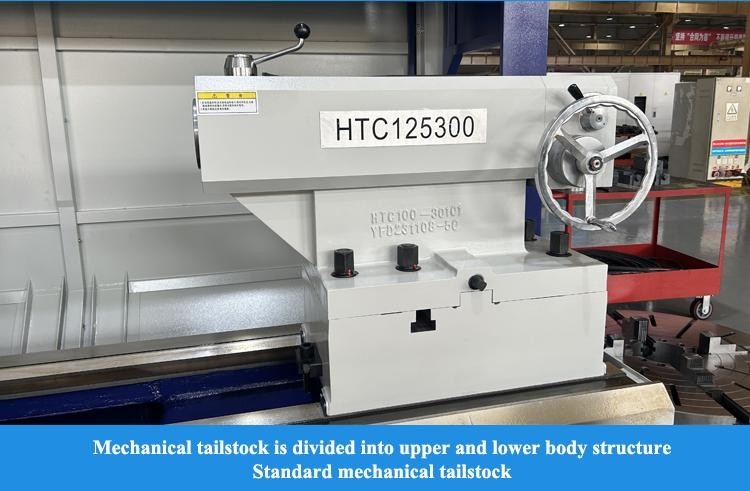

Mechanische staartstok	Diameter van de schors	mm	160	160	160
Mechanische staartstok	Reizen met staartstok	mm	300	300	300
Koepel van de schors			Morse 6#	Morse 6#	Morse 6#

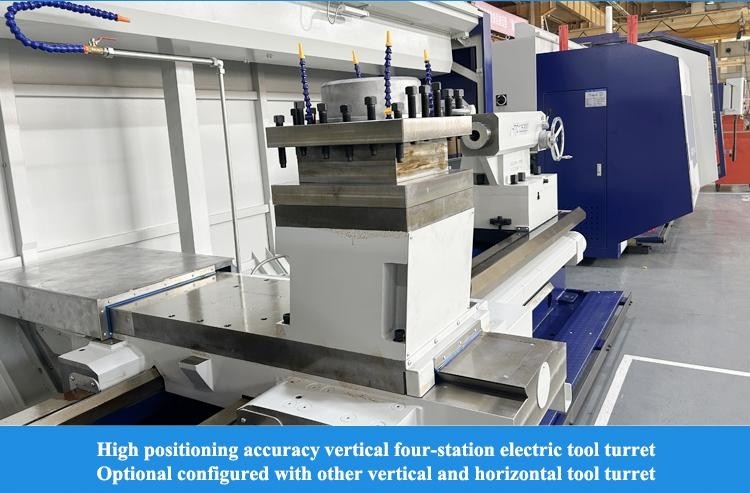

Typ van gereedschapspal			Verticale 4-positie	Verticale 4-positie	Verticale 4-positie
Werktuiggrootte		mm	40X40	40X40	40X40
Maximale laadcapaciteit	met een breedte van niet meer dan 15 mm	kg	1000	1000	1000
Maximale laadcapaciteit	Werkstukken voor as	kg	5000	5000	5000
Bewerkingsnauwkeurigheid	Bewerkingsnauwkeurigheid		IT6-IT7	IT6-IT7	IT6-IT7
	Rondheid van het bewerkte werkstuk	mm	0.005	0.005	0.005
	Consistentie van de bewerkingsdiameter	mm	0.025/300	0.025/300	0.025/300
	Planheid van het bewerkte werkstuk	mm	0.02/0300	0.02/0300	0.02/0300
	Ruwheid van het bewerkte werkstuk	cilindervormig oppervlak	Ral.6nm	Ral.6nm	Ral.6nm
	Ruwheid van het bewerkte werkstuk	Cirkelvormig gecamperd oppervlak Koniek oppervlak	Ra 3, 2 uur's middags	Ra 3, 2 uur's middags	Ra 3, 2 uur's middags
Positioneringsnauwkeurigheid	X-as	mm	0.014	0.014	0.014
Positioneringsnauwkeurigheid	Z-as	mm	0.024	0.032	0.05
Herhaaldelijk positioneringsnauwkeurigheid	X-as	mm	0.006	0.006	0.006
Herhaaldelijk positioneringsnauwkeurigheid	Z-as	mm	0.012	0.016	0.016
Centrumhoogte	Van het bed.	mm	625	625	625
Centrumhoogte	Van het grondoppervlak	mm	1275	1275	1275
Stroomvoorziening	Spanning	V	AC380	AC380	AC380
	Spanningsschommelingsbereik		± 10%	± 10%	± 10%
	Frequentie	Hz	50 ± 0.5	50 ± 0.5	50 ± 0.5
	Totale elektriciteitscapaciteit	KVA	51	51	51
Algemene afmetingen (LX W X H)		mm	5000X2725X2450	6500X2725X2450	8500X2725X2450
Opmerkingen: de in de tabel vermelde parameters zijn uitsluitend ter referentie, en in geval van wijziging wordt verwezen naar het werkelijke product.

Hoofdconfiguratie

Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe 1

SMTCL SYMG High Rigidity High Speed CNC Lathe HTC125 Grote horizontale platte bed CNC lathe 2
