3 axis CNC freesmachine Metalen freesmachine en draaibank SMTCL Verticaal bewerkingscentrum
Merknaam:
SMTCL/SYMG
Modelnummer:
VMC 850 Q
Plaats van herkomst:
China
Certificering:
ISO certification
Minimale bestelhoeveelheid:
1 reeks
Prijs:
Onderhandelbaar
Leveringscapaciteit:
50 reeksen per Maand
Productgegevens
| Productnaam: | BT40 draaibankmachine | CNC Controlesysteem:: | FANUC, Siemens |
|---|---|---|---|
| Lijstreis (x) (mm):: | 850 | Lijstreis (z) (mm):: | 540 |
| Herhaalbaarheid (X/Y/Z) (mm):: | 0,004 | Voersnelheid (mm/min):: | 1 - 20000 mm/min |
| X /Y/Z-Asreis:: | 850mm/500mm/540mm | X/Y/Z as snelle snelheid:: | 48/48/48 m/min |
| Hoofdmotormacht:: | 7.5/11kW | Algemene afmetingen: | 2400x3125x2840mm |
| Markeren |
7.5KW CNC-metalen freesmachine,3 Assen CNC-freescentrum,Verticaal bewerkingscentrum voor freesmachines |
||
Productbeschrijving
VMC 850 Q De fijne kwaliteit SMTCL SYMG VMC CNC Verticaal bewerkingscentrum Draaibank FANUC systeem
Draaibank Overzicht

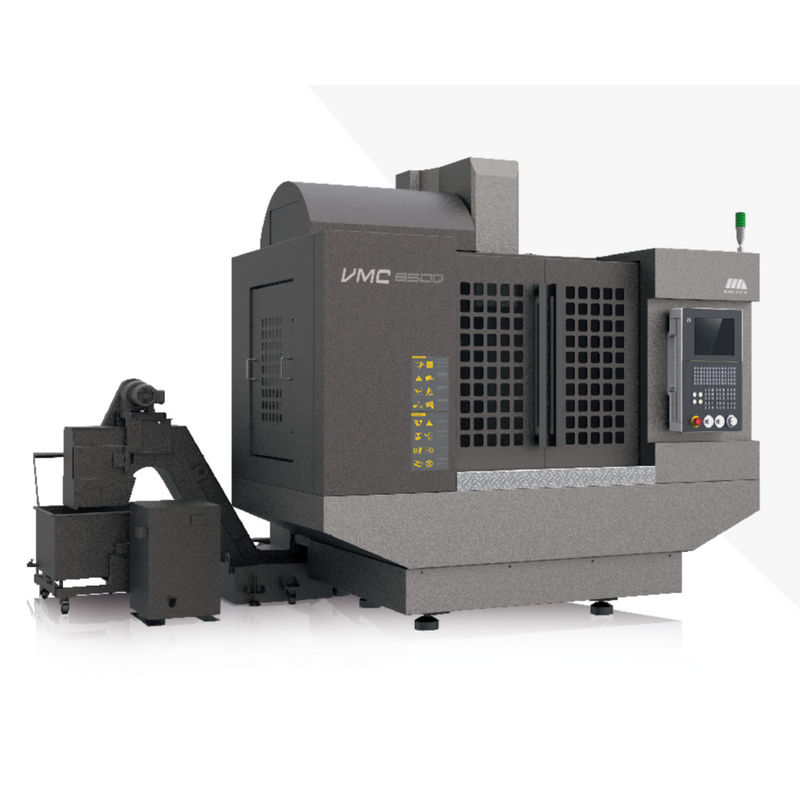

VMC850Q Verticaal bewerkingscentrum
Deze nieuwe generatie VMC850Q verticale bewerkingscentrum neemt verticale frame lay-out, cross slide structuur, hoge stijve haring kolom, omgekeerde trapezium spindel doos, lage zwaartepunt,hoge stijve bed, drie-assige rollen geleidingsrail, om de machine een goede loopnauwkeurigheid, hoge sterkte en uitstekende precisie stabiliteit te garanderen; De machine structuur is eenvoudig en compact, de vloeroppervlakte is klein,is bevorderlijk voor de montage van automatische lijnen; kan oppervlak frezen, boren, boren, reaming, 2D en 3D oppervlaktebewerking, tappen en andere processen van de integratie van hoge precisie bewerking.hoge snelheid en hoge efficiëntie, intelligent en stabiel.
Specificaties van de draaibank
Hoofdtechnische specificaties
Belangrijkste technische parameters
|
Artikel 1
|
Eenheid |
Specificaties
|
|
| Capaciteit | X-asverkeer | mm | 850 |
| Y-asreizen | mm | 500 | |
| Z-asreizen | mm | 540 | |
| Spindel neus naar tafeloppervlak | mm | 120-660 | |
| Spindel neus naar kolomoppervlak | mm | 640 | |
| Werktafel | Tafelgrootte (L×W) | mm | 1000 × 500 |
| Maximale belasting op de tafel | kg | 600 | |
| T-slotgrootte | mm | 18 × 5 | |
| Spindel | Spindel snelheid | rpm | 10000 |
| Spindelconic/spindelstaaf | mm | 7/24 koppel | |
| BT2vrijwilligerswerk | |||
| Spindelmotor | kw | 7.5/11 | |
| Maximaal uitgangsmoment | N.m. | 35.8/70 | |
| Spindeldrijftype | Synchrone tandband | ||
| Voerpercentage | X,Y,Z snel doortrekken | M/min | 48/48/48 |
| Maximaal snijvoedsel | M/min | 20 | |
| A.T.C. | Werktuigopslagcapaciteit | pc | Armtype 24 |
| Maximale werktuigdiameter | mm | 150(80) | |
| Maximale werktuiglengte | mm | 250 | |
| Tijd voor het vervangen van gereedschap ((T-T) | sec. | 2.5 | |
| Precisiteit | Positioneringsnauwkeurigheid X/Y/Z | mm | 0.008/0.006/0.006 |
| Herhaalbaarheidspositie X/Y/Z | mm | 0.005/0.004/0.004 | |
| Andere | Algemene afmetingen ((L×WxH) | mm | 2400×3125×2840 |
| Netto gewicht van de machine | kg | 5100 | |
| Totaal vermogen | KVA | 18 |
|
Draaibank Standaard

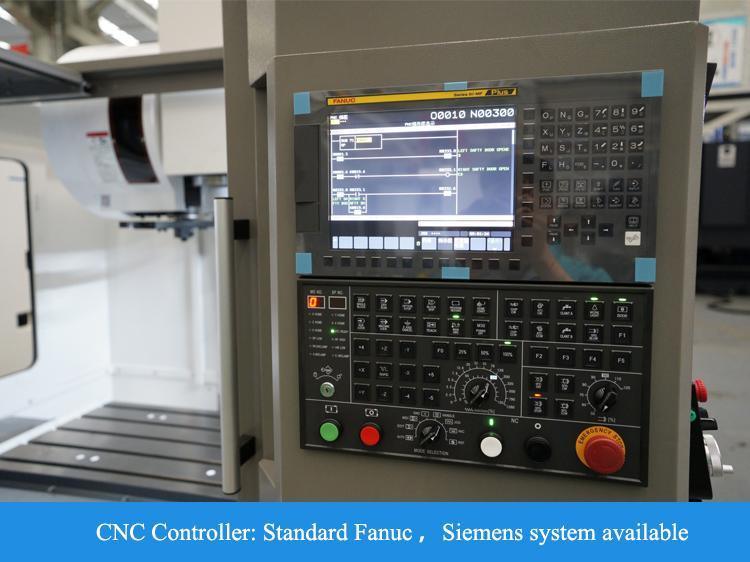

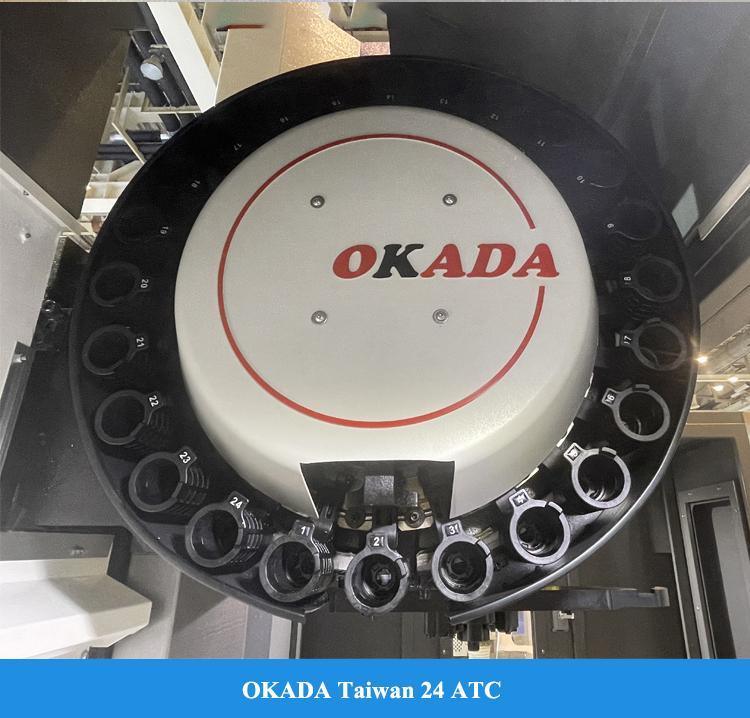

1. FANUC OI-MF TYPE ((5) β-besturingssysteem 2. 10000 RPM spindel, gordel aangesloten 3. 24 schijf manipulator gereedschapsmagazin 4. Watertank + bed spoelchip 5. Clean air gun, werklicht, waarschuwingslicht
Optioneel draaibank

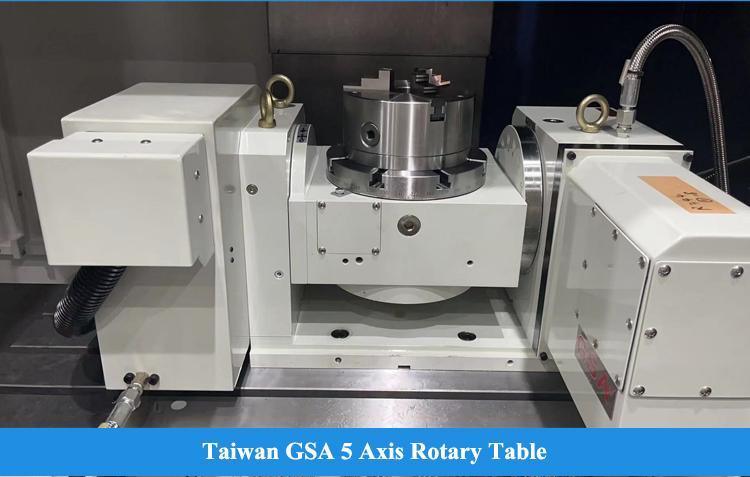

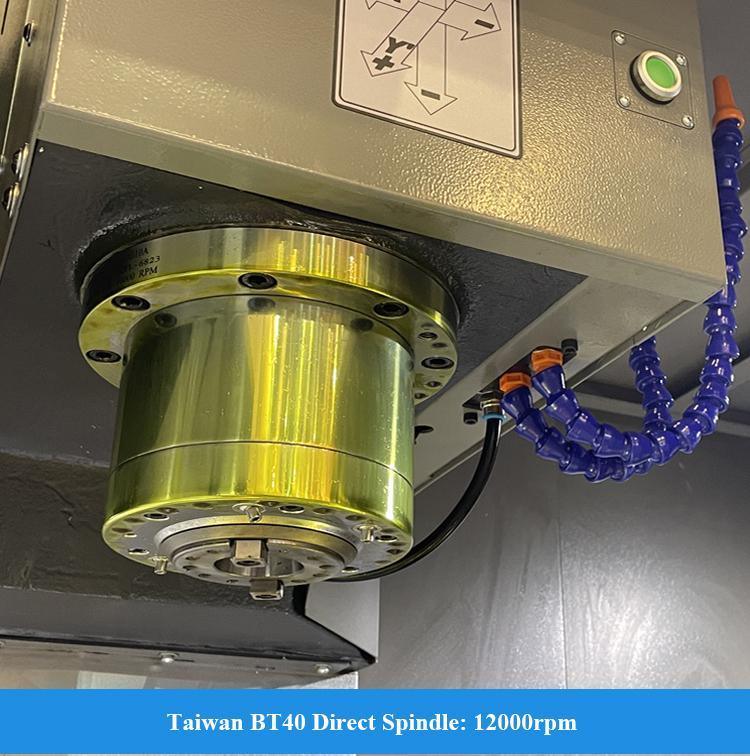

1. Fanuc Oi-MF TAPE (l) β-systeem 2. Fanuc Oi-MF TAPE (l) α-systeem 3. Siemens 828D CNC-systeem 4. Directe aansluiting 12000 RPM mechanische spindel 5. 16000 RPM, 24000 gemotoriseerde spindel 6. 4de as draaitafel 7.Koeling binnen 2MPa, 3MPa, 5MPa, 7MPa 8. Olie-water scheider 9. Kettingchip verwijder 10. Schoon waterpistool 11. Werktuig- en werkstukinspectie 12. Automatische deur 13. Veiligheidsdeur slot 14.Elektrische kast en airconditioning
Hoofdnauwkeurigheid
De nauwkeurigheid van de machine implementeert de aanvaardingsnorm GB/T18400.2-2010
| Inspectiepunten | Fabrieksnorm | |
| Bewerkingsnauwkeurigheid | IT6 | |
| Positioneringsnauwkeurigheid | X-as (mm) | 0.008 |
| Y-as (mm) | 0.006 | |
| Z-as (mm) | 0.006 | |
| Herhalingspositie-nauwkeurigheid | X-as (mm) | 0.005 |
| Y-as (mm) | 0.004 | |
| Z-as (mm) | 0.004 | |
Hoofdconfiguratie
Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen
| Artikel 1 | Specificaties | Brandnaam | Opmerkingen |
| CNC-systeem | FANUC Oi-MF PLUS TYPE (5) | FANUC | |
| Hoofdmotor | De in bijlage I vermelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product. | FANUC | |
| X-asmotor | βiSc 12/3000-B | FANUC | |
| Y-asmotor | βiSc 12/3000-B | FANUC | |
| Z-asmotor | De in punt 6.2.2.4 van dit reglement bedoelde vergunningen zijn van toepassing: | FANUC | |
| X-as schroeflagers | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Y-as schroeflagers | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Schroeflagers op de Z-as | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| met een diameter van niet meer dan 50 mm | φ40×16,C3 | THK/PMI/HIWN | |
| met een vermogen van meer dan 50 W | φ40×16,C3 | THK/PMI/HIWN | |
| met een gewicht van niet meer dan 10 kg | φ40×16,C3 | THK/PMI/HIWN | |
| X-as leidwijze | 35 | THK/REXROTH/PMI/HIWN | |
| Y-as leidwijze | 45 | THK/REXROTH/PMI/HIWN | |
| Z-as leidwijze | 45 | THK/REXROTH/PMI/HIWN |
Een overzicht van de kenmerken
Eenvoudige structuur en uitstekende prestaties
Een loodschroef: vooraf getrokken
B Geleidingsrail: rol
C Spindel: 10000 RPM
D Hoofdstuk: hoge stijfheid
E-pijler: type haringbeen
F Bed: grote helling

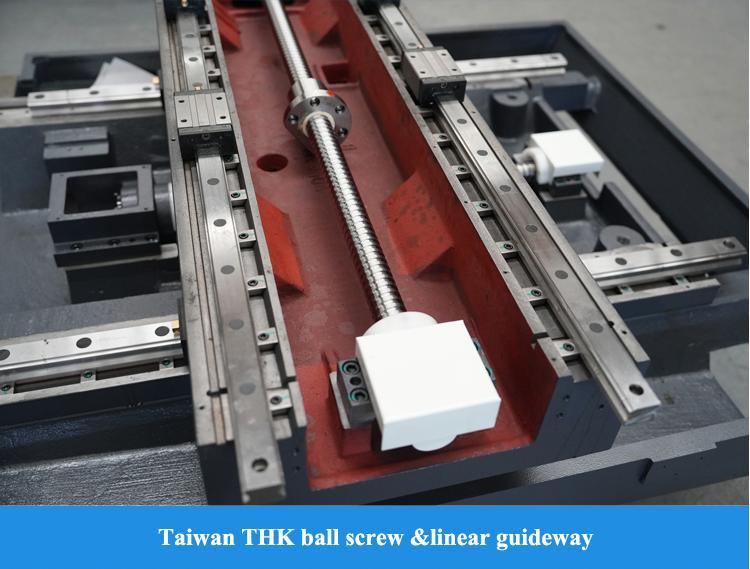

De drie-assige loodschroef gebruikt de installatie methode van vaste twee uiteinden en met 40 grote diameter hoge precisie kogelschroef,de beste snelheidsrespons en positioneringsnauwkeurigheid kan worden verkregen door pre-stretchingbehandeling.
B Gidsrail: rol Rol lineaire gidsrail wordt geselecteerd voor drie assen om de draagkracht te verhogen en de algemene stijfheid en betrouwbaarheid van de werktuigmachine te verbeteren.Lineaire gids heeft kleine trillingen bij hoge snelheid en geen kruipen bij lage snelheid om de bewerkingsnauwkeurigheid te garanderen.
C-spindel: 10000 RPM 10000 RPM hogesnelheidsspindel, met geïmporteerde speciale P4-lagers, met hoge precisie, hoge stijfheid;De hoofdas heeft de dynamische balans correctie test geslaagd voordat het verlaten van de fabriek.
D Hoofdstuk: hoge stijfheid Hoog stijfheidsconstructie spindeldoos ontwerp, verbeteren van de snijweerstand van de werktuigmachine en effectief verminderen van de trillingen van de spindel,om de bewerkingsnauwkeurigheid en de oppervlakteafwerking van de onderdelen te waarborgen.
E-pijler: haringbeentype Klassieke "menselijke" structuur, stevig en stabiel, die de verwerkingsstabiliteit en het draagvermogen bij hogesnelheidsverplaatsing effectief handhaaft.

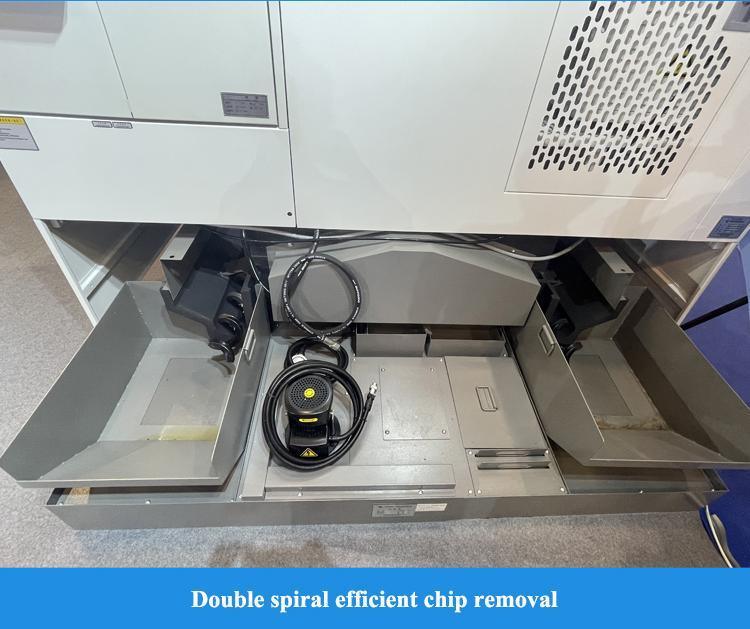

F Bed: grote helling Groot kantel hoek bed, effectief bevorderen van het verwijderen van puin.effectief verbeteren van de stijfheid en stabiliteit van het product.
Verwerkingszaak
V1: Hoe kan ik een offerte krijgen?
A:Laat een reactie achter met uw aankoopvereisten en wij zullen u zo snel mogelijk antwoorden.
Q2: Kunt u aangepaste machine of SPM (special purpose machine) leveren?
A: Ja, wij leveren Smart CNC-oplossingen voor onze klant om de efficiëntie te verhogen.
Q3: Wat zijn uw garantievoorwaarden?
A: Wij leveren een vervanging voor de onderdelen die blijken defect te zijn gedurende een periode van 12 maanden, te beginnen met de datum van de vrachtbrief van de machine.
V4: Waarom uw bedrijf?
A:Producten uit de ontwikkeling, het ontwerp, de vervaardiging, de assemblage van het gehele productieproces worden uitgevoerd tussen fabrieken met een volledige productieketen, wat uw meest betrouwbare garantie is.En de meeste van de CNC merken kunnen worden gekozen als de behoeften van de gebruikers.
V5: Zijn de standaardaccessoires inbegrepen in de prijs?
A: Ja, alle prijzen zijn inclusief standaard accessoires.
V6: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
A: Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V7: Hoe kan ik de meest geschikte machines kiezen?
A: Gelieve uw specificaties of de producttekening op te nemen, wij zullen de meest geschikte machines voor u kiezen.
V8: Wat zijn de belangrijkste producten van uw bedrijf?
A: We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.
V9: Wat zijn de betalingsvoorwaarden?
A:T/T 30% aanvankelijke betaling bij bestelling, 70% saldo vóór verzending. onherroepelijke kredietbrief op zicht
