Name: 3 axis CNC freesmachine Metalen freesmachine en draaibank SMTCL Verticaal bewerkingscentrum
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC 850 Q
Availability: InStock

Huis > producten > CNC Verticaal Machinaal bewerkend Centrum >

3 axis CNC freesmachine Metalen freesmachine en draaibank SMTCL Verticaal bewerkingscentrum

7.5KW CNC-metalen freesmachine

3 Assen CNC-freescentrum

Verticaal bewerkingscentrum voor freesmachines

Plaats van herkomst:

China

Merknaam:

SMTCL/SYMG

Certificering:

ISO certification

Modelnummer:

VMC 850 Q

Neem contact met ons op

Vraag een offerte

3 axis CNC freesmachine Metalen freesmachine en draaibank SMTCL Verticaal bewerkingscentrum

Productgegevens

Productnaam:

BT40 draaibankmachine

CNC Controlesysteem::

FANUC, Siemens

Lijstreis (x) (mm)::

850

Lijstreis (z) (mm)::

540

Herhaalbaarheid (X/Y/Z) (mm)::

0,004

Voersnelheid (mm/min)::

1 - 20000 mm/min

X /Y/Z-Asreis::

850mm/500mm/540mm

X/Y/Z as snelle snelheid::

48/48/48 m/min

Hoofdmotormacht::

7.5/11kW

Algemene afmetingen:

2400x3125x2840mm

Betaling en verzendvoorwaarden

Min. bestelaantal

1 reeks

Prijs

Onderhandelbaar

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

45-60 dagen

Betalingscondities

L/C, T/T, Western Union

Levering vermogen

50 reeksen per Maand

VERWANTE PRODUCTEN

Video

3 axis CNC verticale freesmachine VMC850Q Fresadora FANUC SMTCL 4 axis verticale CNC-bewerkingscentrum

Vind de beste prijs

Video

VMC850Q 3-assige verticale bewerkingscentrum CNC VMC-machine 4-assige CNC-verticale freescentrum

Vind de beste prijs

Video

VMC850Q 3-assig CNC verticaal bewerkingscentrum SMTCL 4-assig CNC-freesmachine met draaitafel

Vind de beste prijs

Video

SMTCL 3-assige CNC-freesmachine VMC850Q Universele 4-assige verticale bewerkingscentrum

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

VMC 850 Q De fijne kwaliteit SMTCL SYMG VMC CNC Verticaal bewerkingscentrum Draaibank FANUC systeem

Draaibank Overzicht

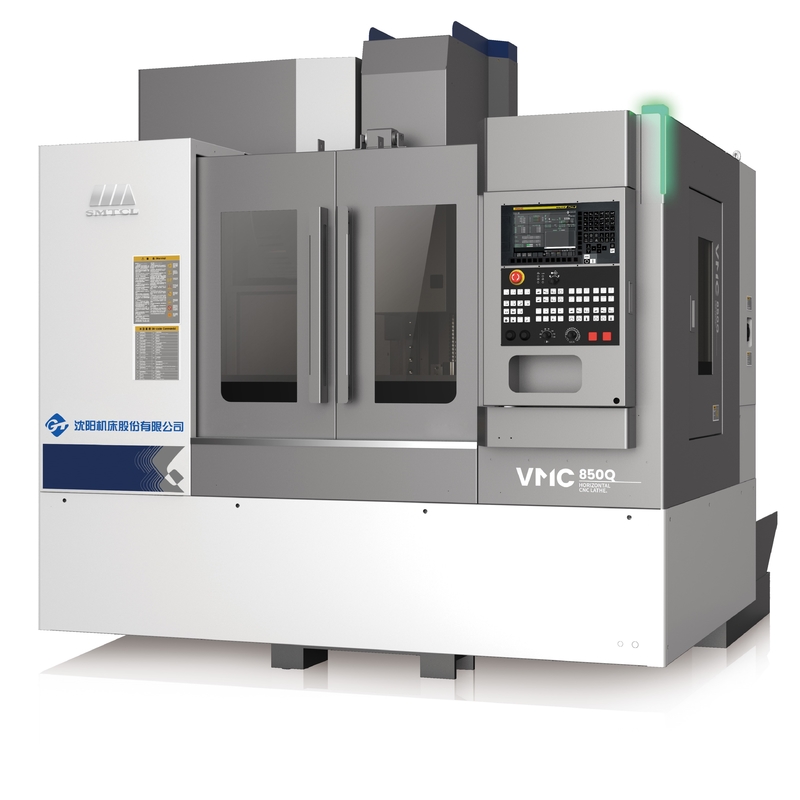

VMC850Q Verticaal bewerkingscentrum

Deze nieuwe generatie VMC850Q verticale bewerkingscentrum neemt verticale frame lay-out, cross slide structuur, hoge stijve haring kolom, omgekeerde trapezium spindel doos, lage zwaartepunt,hoge stijve bed, drie-assige rollen geleidingsrail, om de machine een goede loopnauwkeurigheid, hoge sterkte en uitstekende precisie stabiliteit te garanderen; De machine structuur is eenvoudig en compact, de vloeroppervlakte is klein,is bevorderlijk voor de montage van automatische lijnen; kan oppervlak frezen, boren, boren, reaming, 2D en 3D oppervlaktebewerking, tappen en andere processen van de integratie van hoge precisie bewerking.hoge snelheid en hoge efficiëntie, intelligent en stabiel.

Specificaties van de draaibank

Hoofdtechnische specificaties

Belangrijkste technische parameters

Artikel 1		Eenheid	Specificaties
Capaciteit	X-asverkeer	mm	850
	Y-asreizen	mm	500
	Z-asreizen	mm	540
	Spindel neus naar tafeloppervlak	mm	120-660
	Spindel neus naar kolomoppervlak	mm	640
Werktafel	Tafelgrootte (L×W)	mm	1000 × 500
	Maximale belasting op de tafel	kg	600
	T-slotgrootte	mm	18 × 5
Spindel	Spindel snelheid	rpm	10000
	Spindelconic/spindelstaaf	mm	7/24 koppel
	Spindelconic/spindelstaaf	mm	BT2vrijwilligerswerk
	Spindelmotor	kw	7.5/11
	Maximaal uitgangsmoment	N.m.	35.8/70
	Spindeldrijftype		Synchrone tandband
Voerpercentage	X,Y,Z snel doortrekken	M/min	48/48/48
Voerpercentage	Maximaal snijvoedsel	M/min	20
A.T.C.	Werktuigopslagcapaciteit	pc	Armtype 24
	Maximale werktuigdiameter	mm	150(80)
	Maximale werktuiglengte	mm	250
	Tijd voor het vervangen van gereedschap ((T-T)	sec.	2.5
Precisiteit	Positioneringsnauwkeurigheid X/Y/Z	mm	0.008/0.006/0.006
Precisiteit	Herhaalbaarheidspositie X/Y/Z	mm	0.005/0.004/0.004
Andere	Algemene afmetingen ((L×WxH)	mm	2400×3125×2840
	Netto gewicht van de machine	kg	5100
	Totaal vermogen	KVA	18

Draaibank Standaard

1. FANUC OI-MF TYPE ((5) β-besturingssysteem 2. 10000 RPM spindel, gordel aangesloten 3. 24 schijf manipulator gereedschapsmagazin 4. Watertank + bed spoelchip 5. Clean air gun, werklicht, waarschuwingslicht

Optioneel draaibank

1. Fanuc Oi-MF TAPE (l) β-systeem 2. Fanuc Oi-MF TAPE (l) α-systeem 3. Siemens 828D CNC-systeem 4. Directe aansluiting 12000 RPM mechanische spindel 5. 16000 RPM, 24000 gemotoriseerde spindel 6. 4de as draaitafel 7.Koeling binnen 2MPa, 3MPa, 5MPa, 7MPa 8. Olie-water scheider 9. Kettingchip verwijder 10. Schoon waterpistool 11. Werktuig- en werkstukinspectie 12. Automatische deur 13. Veiligheidsdeur slot 14.Elektrische kast en airconditioning

Hoofdnauwkeurigheid

De nauwkeurigheid van de machine implementeert de aanvaardingsnorm GB/T18400.2-2010

Inspectiepunten		Fabrieksnorm
Bewerkingsnauwkeurigheid		IT6
Positioneringsnauwkeurigheid	X-as (mm)	0.008
	Y-as (mm)	0.006
	Z-as (mm)	0.006
Herhalingspositie-nauwkeurigheid	X-as (mm)	0.005
	Y-as (mm)	0.004
	Z-as (mm)	0.004

Hoofdconfiguratie

Hoofdconfiguratie van de werktuigmachine en lijst van aangekochte onderdelen

Artikel 1	Specificaties	Brandnaam	Opmerkingen
CNC-systeem	FANUC Oi-MF PLUS TYPE (5)	FANUC
Hoofdmotor	De in bijlage I vermelde gegevens worden gebruikt voor de beoordeling van de kwaliteit van het product.	FANUC
X-asmotor	βiSc 12/3000-B	FANUC
Y-asmotor	βiSc 12/3000-B	FANUC
Z-asmotor	De in punt 6.2.2.4 van dit reglement bedoelde vergunningen zijn van toepassing:	FANUC
X-as schroeflagers	30 × 62 × 15	NSK/FAG/NACHI/NTN
Y-as schroeflagers	30 × 62 × 15	NSK/FAG/NACHI/NTN
Schroeflagers op de Z-as	30 × 62 × 15	NSK/FAG/NACHI/NTN
met een diameter van niet meer dan 50 mm	φ40×16,C3	THK/PMI/HIWN
met een vermogen van meer dan 50 W	φ40×16,C3	THK/PMI/HIWN
met een gewicht van niet meer dan 10 kg	φ40×16,C3	THK/PMI/HIWN
X-as leidwijze	35	THK/REXROTH/PMI/HIWN
Y-as leidwijze	45	THK/REXROTH/PMI/HIWN
Z-as leidwijze	45	THK/REXROTH/PMI/HIWN

Een overzicht van de kenmerken

Eenvoudige structuur en uitstekende prestaties

Een loodschroef: vooraf getrokken

B Geleidingsrail: rol

C Spindel: 10000 RPM

D Hoofdstuk: hoge stijfheid

E-pijler: type haringbeen

F Bed: grote helling

De drie-assige loodschroef gebruikt de installatie methode van vaste twee uiteinden en met 40 grote diameter hoge precisie kogelschroef,de beste snelheidsrespons en positioneringsnauwkeurigheid kan worden verkregen door pre-stretchingbehandeling.

B Gidsrail: rol Rol lineaire gidsrail wordt geselecteerd voor drie assen om de draagkracht te verhogen en de algemene stijfheid en betrouwbaarheid van de werktuigmachine te verbeteren.Lineaire gids heeft kleine trillingen bij hoge snelheid en geen kruipen bij lage snelheid om de bewerkingsnauwkeurigheid te garanderen.

C-spindel: 10000 RPM 10000 RPM hogesnelheidsspindel, met geïmporteerde speciale P4-lagers, met hoge precisie, hoge stijfheid;De hoofdas heeft de dynamische balans correctie test geslaagd voordat het verlaten van de fabriek.

D Hoofdstuk: hoge stijfheid Hoog stijfheidsconstructie spindeldoos ontwerp, verbeteren van de snijweerstand van de werktuigmachine en effectief verminderen van de trillingen van de spindel,om de bewerkingsnauwkeurigheid en de oppervlakteafwerking van de onderdelen te waarborgen.

E-pijler: haringbeentype Klassieke "menselijke" structuur, stevig en stabiel, die de verwerkingsstabiliteit en het draagvermogen bij hogesnelheidsverplaatsing effectief handhaaft.

F Bed: grote helling Groot kantel hoek bed, effectief bevorderen van het verwijderen van puin.effectief verbeteren van de stijfheid en stabiliteit van het product.

Verwerkingszaak

V1: Hoe kan ik een offerte krijgen?

A:Laat een reactie achter met uw aankoopvereisten en wij zullen u zo snel mogelijk antwoorden.

Q2: Kunt u aangepaste machine of SPM (special purpose machine) leveren?

A: Ja, wij leveren Smart CNC-oplossingen voor onze klant om de efficiëntie te verhogen.

Q3: Wat zijn uw garantievoorwaarden?

A: Wij leveren een vervanging voor de onderdelen die blijken defect te zijn gedurende een periode van 12 maanden, te beginnen met de datum van de vrachtbrief van de machine.

V4: Waarom uw bedrijf?

A:Producten uit de ontwikkeling, het ontwerp, de vervaardiging, de assemblage van het gehele productieproces worden uitgevoerd tussen fabrieken met een volledige productieketen, wat uw meest betrouwbare garantie is.En de meeste van de CNC merken kunnen worden gekozen als de behoeften van de gebruikers.

V5: Zijn de standaardaccessoires inbegrepen in de prijs?

A: Ja, alle prijzen zijn inclusief standaard accessoires.

V6: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?

A: Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal met de koper samenwerken om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.

V7: Hoe kan ik de meest geschikte machines kiezen?

A: Gelieve uw specificaties of de producttekening op te nemen, wij zullen de meest geschikte machines voor u kiezen.

V8: Wat zijn de belangrijkste producten van uw bedrijf?

A: We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.

V9: Wat zijn de betalingsvoorwaarden?

A:T/T 30% aanvankelijke betaling bij bestelling, 70% saldo vóór verzending. onherroepelijke kredietbrief op zicht
