HK-serie CNC-bewerkingsmachines voor het maken van werktuigen

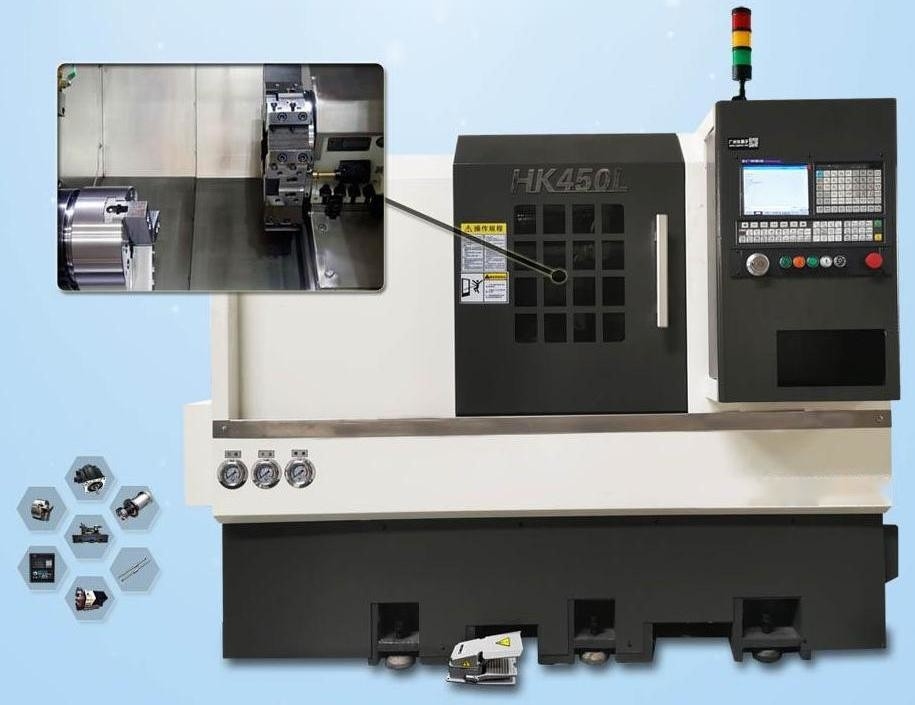

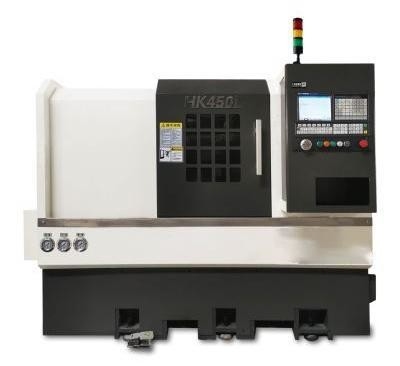

HK450L/460L CNC-draaibank is een soort praktische verwerkingsmachine, met behulp van een hellende bedbal (kolom) lineaire geleidingsrail, de productstructuur is volwassen, stabiel en betrouwbaar.Deze serie machine-gereedschappen kan schacht realiseren, schijftype van interne en externe oppervlakte, kegelvormig oppervlak, boog, draad, boren, reaming, kan ook niet-cirkelvormige curve en andere draaibewerking realiseren, geschikt voor vele variëteiten,verwerking van producten in kleine en middelgrote partijenVooral voor complexe, hoge precisie onderdelen kan het zijn superioriteit laten zien.
Belangrijkste technische parameters
| Artikel 1 |
Model |
HK450L |
HK460L |
| Bewerkingsbereik |
Sling over het bed. |
d360 mm |
d500 mm |
| Max.draaidiameter (schijftype) |
d250 mm |
d400 mm |
| Max.draaidiameter ((assoort) |
d180 mm |
d250 mm |
| Max. bewerkingslengte |
280 mm |
420 mm |
| De maximale balk door de diameter van het gat |
d45 mm |
d45 mm |
| Afstand tussen centra |
350 mm |
500 mm |
| X/Z-asstraat |
Efficiënte verplaatsing voor de X-as |
200 mm |
210 mm |
| Efficiënte verplaatsing voor de Z-as |
330 mm |
470 mm |
| X- en Z-as snelle voedingssnelheid |
20 m/min |
20 m/min |
| Lineaire geleidingsrails van de as X,Z |
25/30 |
35/35 ((Roller) |
| De diameter van de loodschroef/afstand van de as X,Z |
3210/3210 |
3210/3210 |
| Servomotor voor de as X,Z |
10/10Nm |
15/15Nm |
| Spindel |
Spindel neus |
A2-5 |
A2-5 |
| De diameter van het spindelgat |
d56 mm |
d56 mm |
| Max. spindel snelheid |
5000 t/min |
5000 t/min |
| Motorvermogen van spindel |
5.5 kW |
7.5 kW |
| Schok en hengelcilinder |
6 inch |
6 inch |
| Bewerkingsnauwkeurigheid |
Positioneringsnauwkeurigheid van de as X,Z |
± 0,006 mm |
± 0,006 mm |
| Precisie van de overdraagbaarheid van de as X,Z |
± 0,005 mm |
± 0,005 mm |
| Tailstock |
Koepel van de schors |
MT-4 |
MT-5 |
| Max. Reist voor tailsrock mouw |
80 mm |
100 mm |
| Drukbereik van de staart |
8-25pa |
8-25pa |
| Bewegingsmodus van het staartbestand |
zadel aandrijving, hydraulisch slot |
zadel aandrijving, hydraulisch slot |
| Gereedschap |
Standaard voor gereedschapsstaaf |
20*20 |
25*25 |
| Vervelige werkbalk |
d25 mm |
d32mm |
| Toren (gereedschapsstandaard) |
63 middelhoog 8 stations |
80 middenhoog 10 stations |
| Andere specificaties |
Bedstructuur |
45° helling |
45° helling |
| Externe afmeting |
Algemene afmetingen (L*W*H) |
2200*1575*1580 |
2400*1575*1680 |
| Gewicht van de machine |
2300 kg |
2800 kg |
Structurele voordelen
Productkenmerken:
De bedconstructie van de machine maakt gebruik van hoogsterke Meehanite gietijzervorming en heeft een 45° hellende bedconstructie met warmtebalansontwerp.hoge stabiliteit en gemakkelijk te bedienen.het kan draaibewerking van interne en externe cirkelvormige oppervlakken, conische oppervlakken, oppervlakken, eindvlakken (inch system threads, metrische threads, taper thread en draad), boor, reaming,een gat boren enzovoortDe machine is geschikt voor de massaverwerking van werkstukken in werkplaatsen.
Kwaliteitsgarantie:
Het machinebed maakt gebruik van een optisch laserinstrument met hoge precisie om de toonhoogte te compenseren om dezelfde positie van het werkstuk te garanderen.
Elektronisch besturingssysteem met hoge stabiliteit:
De distributielijn in de elektrische doos voldoet aan de CE-veiligheidsnorm. De elektrische componenten maken gebruik van een wereldberoemd merk.het ontwerp van de redelijke warmtebalans en de elektrische storingen worden niet beïnvloed door de buitenwereld..
High speed en high rigidity spindle:
De spindel gebruikt Taiwan geïmporteerd. NSK p4 kwaliteit hoekballager is geïnstalleerd in de spindel.De montage van de voorste 3 en de achterste 2 zorgt voor stijfheid en werknauwkeurigheid voor axiale en radiale richting.Het contactoppervlak voor spindel en kast is geskraapt.Dus kan het tijdens de hoge snelheid van de spindel de spindel stil houden,minimale trillingen en een goede warmteafvoer.
Hoog stijfheid lineaire geleidingsweg en hoge precisie kogelschroef:
X,Z-as maakt gebruik van een lineaire geleidingswijze met hoge stijfheid ((Hiwin en PMI geïmporteerd uit Taiwan).lage weerstand en hoge stijfheid. x.Z-as gebruik maken van een hoge precisie C3-schroef. Aan beide zijden van het vaste eind gebruik maken 60° schuine hoek van een kogellager met ondersteunende steun van het gecombineerde type NSK of FAG.De twee schachtpunten maken gebruik van de pretension ontwerp om de werknauwkeurigheid te garanderenDe snelle beweging bedraagt 30m/min. Het kan dus de werkdoeltreffendheid verhogen en de verwerkingstijd verkorten.

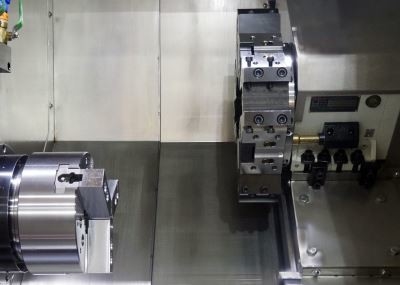

Precisie-hydraulische torens: standaardaccessoires voor CNC-draaien met torenserie:
De torentrotatie wordt aangedreven door een servomotor.De torentrotatie kan aan twee zijden plaatsvinden en het gereedschap op de kortste afstand worden gekozen,snel gereedschap worden vervangen.
Splitsingsconveyor (optioneel):
Afhankelijk van de verwerkingsmaterialen,kun je kiezen voor de ketenchipconveyor.Eenvoudig onderhoud is voor de machine.Zo.de gebruiker kon de chip efficiënt verwijderen en de machine lichaam schoon gemakkelijk te houden.
automatische barvoeder (optioneel):
- Oliebadvoeder
- met een gewicht van niet meer dan 10 kg
- Mechanische arm
- Flexible productielijn
met een vermogen van niet meer dan 10 kW
Oliebadvoeder
Mechanische arm
met een gewicht van niet meer dan 10 kg
Hydraulische snelheid voor het plaatsen van de staart, nauwkeurig, geschikt voor alle soorten lange en korte werkstukken
Hydraulische snijtoren kan bestand zijn tegen zware snijkracht, sterke bruikbaarheid
Toepassing in de industrie
Werkstukmonsters:
Vaak gestelde vragen
V1: Hoe kan ik een offerte krijgen?
A: Laat een massage achter met uw aankoopvereisten en we zullen u zo snel mogelijk antwoorden.
Q2: Kunt u aangepaste machine of SPM (special purpose machine) leveren?
A: Ja, wij leveren Smart CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q3: Wat zijn uw garantievoorwaarden?
A: Wij leveren een vervanging van de onderdelen die blijken defect te zijn gedurende een periode van 12 maanden, te beginnen met de datum van de vrachtbrief van de machine.
V4: Waarom uw bedrijf?
A: Producten uit de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces worden uitgevoerd tussen fabrieken met een volledige productieketen, wat uw meest betrouwbare garantie is.En de meeste van de CNC merken kunnen worden gekozen als de behoeften van de gebruikers.
V5: Zijn de standaardaccessoires inbegrepen in de prijs?
A: Ja, alle prijzen zijn inclusief standaard accessoires.
V6: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
A: Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V7: Hoe kan ik de meest geschikte machines kiezen?
A: Gelieve uw specificaties of de producttekening op te nemen, wij zullen de meest geschikte machines voor u kiezen.
V8: Wat zijn de belangrijkste producten van uw bedrijf?
A: We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.
V9: Wat zijn de betalingsvoorwaarden?
A: T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
