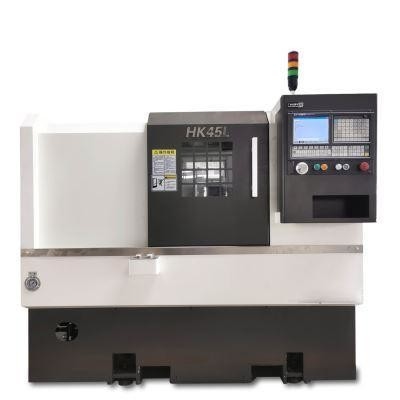

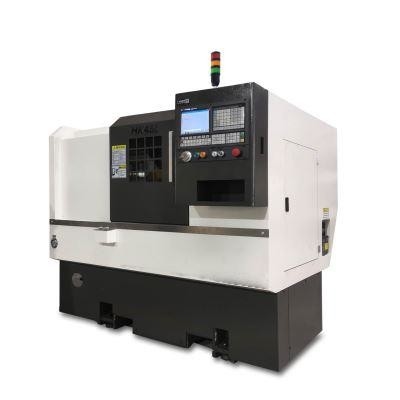

D300mm Knife Row Type CNC draaibankmachines Tool Post HK45L
Productgegevens
| Swing over bed: | d450mm | Max.turning diameter(disc type): | d300mm |
|---|---|---|---|
| Max.turning diameter(axle type): | d120mm | Max. machining length: | 270mm |
| The maximum bar through hole diameter: | d45mm | Effective travel for X-axis: | 720mm |
| Effective travel for Z-axis: | 300mm | Spindle nose: | A2-5 |
| Chuck and angling cylinder: | 6inch | Number of tool post: | 7 |
| Markeren |
D300mm Cnc het Draaien Draaibankmachine,Draaibank van het hulpmiddel de Post Industriële Metaal,Het Type van messenrij CNC Draaibank |
||
Productbeschrijving

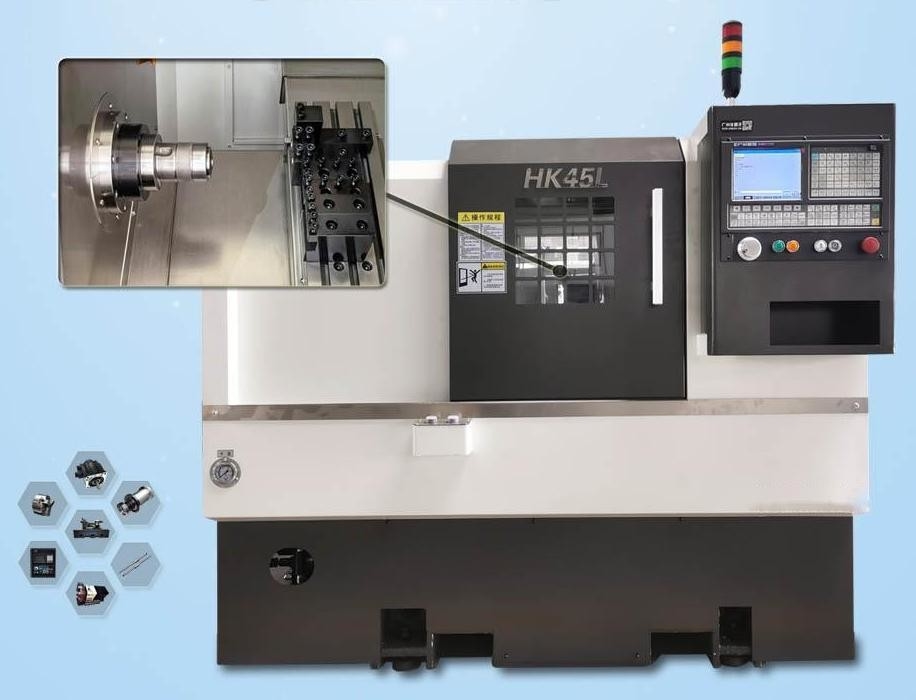

HK-serie CNC-draaibank HK45L CNC-draaibank is geschikt voor het afwerken van kleine stukjes in batches.en het schuiflichaam van de gereedschapshelpen is zodanig ingericht dat het draaibankwerk wordt uitgevoerd. De draaibank neemt een klein gebied in, compacte planning; Geschikt voor grote batch, hoge precisie van alle soorten korte as en schijf delen verwerking.HK-serie mesrij CNC-draaiblokken hebben een aanzienlijk prijsvoordeel.
| Artikel 1 | Model | HK45L |
|---|---|---|
| Bewerkingsbereik | Sling over het bed. | d450 mm |
| Max.draaidiameter (schijftype) | d300 mm | |
| Max.draaidiameter ((assoort) | d120 mm | |
| Max. bewerkingslengte | 270 mm | |
| De maximale balk door de diameter van het gat | d45 mm | |
| Afstand tussen centra | / | |
| X/Z-asstraat | Efficiënte verplaatsing voor de X-as | 720 mm |
| Efficiënte verplaatsing voor de Z-as | 300 mm | |
| X- en Z-as snelle voedingssnelheid | 20 m/min | |
| Lineaire geleidingsrails van de as X,Z | 25/30 | |
| De diameter van de loodschroef/afstand van de as X,Z | 3210/3210 | |
| Servomotor voor de as X,Z | 7.5/7.5Nm | |
| Spindel | Spindel neus | A2-5 |
| De diameter van het spindelgat | d56 mm | |
| Max. spindel snelheid | 5000 t/min | |
| Motorvermogen van spindel | 5.5 kW | |
| Schok en hengelcilinder | 6 inch. | |
| Bewerkingsnauwkeurigheid | Positioneringsnauwkeurigheid van de as X,Z | ± 0,006 mm |
| Precisie van de overdraagbaarheid van de as X,Z | ± 0,005 mm | |
| Tailstock | Koepel van de schors | / |
| Max. Reist voor tailsrock mouw | / | |
| Drukbereik van de staart | / | |
| Bewegingsmodus van het staartbestand | / | |
| Gereedschap | Standaard voor gereedschapsstaaf | 20*20 |
| Vervelige werkbalk | d25 mm | |
| Aantal gereedschapsposten | 7 | |
| Andere specificaties | Bedstructuur | 45° helling |
| Externe afmeting | Algemene afmetingen (L*W*H) | 2030*1460*1590 |
| Gewicht van de machine | 2000 kg |
De bedconstructie van de machine maakt gebruik van hoogsterke Meehanite gietijzervorming en heeft een 45° hellende bedconstructie met warmtebalansontwerp.hoge stabiliteit en gemakkelijk te bedienen.het kan draaibewerking van interne en externe cirkelvormige oppervlakken, conische oppervlakken, oppervlakken, eindvlakken (inch system threads, metrische threads, taper thread en draad), boor, reaming,een gat boren enzovoortDe machine is geschikt voor de massaverwerking van werkstukken in werkplaatsen.
Het machinebed maakt gebruik van een optisch laserinstrument met hoge precisie om de toonhoogte te compenseren om dezelfde positie van het werkstuk te garanderen.
De distributielijn in de elektrische doos voldoet aan de CE-veiligheidsnorm. De elektrische componenten maken gebruik van een wereldberoemd merk.het ontwerp van de redelijke warmtebalans en de elektrische storingen worden niet beïnvloed door de buitenwereld..
De spindel gebruikt Taiwan geïmporteerd. NSK p4 kwaliteit hoekballager is geïnstalleerd in de spindel.De montage van de voorste 3 en de achterste 2 zorgt voor stijfheid en werknauwkeurigheid voor axiale en radiale richting.Het contactoppervlak voor spindel en kast is geskraapt.Dus kan het tijdens de hoge snelheid van de spindel de spindel stil houden,minimale trillingen en een goede warmteafvoer.
X,Z-as maakt gebruik van een lineaire geleidingswijze met hoge stijfheid ((Hiwin en PMI geïmporteerd uit Taiwan).lage weerstand en hoge stijfheid. x.Z-as gebruik maken van een hoge precisie C3-schroef. Aan beide zijden van het vaste eind gebruik maken 60° schuine hoek van een kogellager met ondersteunende steun van het gecombineerde type NSK of FAG.De twee schachtpunten maken gebruik van de pretension ontwerp om de werknauwkeurigheid te garanderenDe snelle beweging bedraagt 30m/min. Het kan dus de werkdoeltreffendheid verhogen en de verwerkingstijd verkorten.

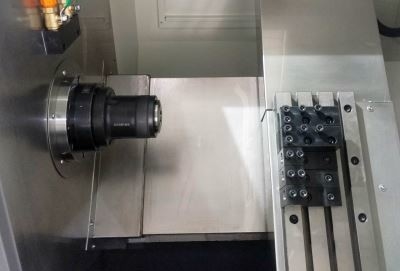

De torentrotatie wordt aangedreven door een servomotor.De torentrotatie kan aan twee zijden plaatsvinden en het gereedschap op de kortste afstand worden gekozen,snel gereedschap worden vervangen.
Afhankelijk van de verwerkingsmaterialen,kun je kiezen voor de ketenchipconveyor.Eenvoudig onderhoud is voor de machine.Zo.de gebruiker kon de chip efficiënt verwijderen en de machine lichaam schoon gemakkelijk te houden.
- Oliebadvoeder
- met een gewicht van niet meer dan 10 kg
- Mechanische arm
- Flexible productielijn
met een vermogen van niet meer dan 10 kW
Oliebadvoeder
met een gewicht van niet meer dan 10 kg
Mechanische arm
Vermogensherstel
V1: Hoe kan ik een offerte krijgen?
A: Laat een massage achter met uw aankoopvereisten en we zullen u zo snel mogelijk antwoorden.
Q2: Kunt u aangepaste machine of SPM (special purpose machine) leveren?
A: Ja, wij leveren Smart CNC oplossingen voor onze klant om de efficiëntie te verhogen.
Q3: Wat zijn uw garantievoorwaarden?
A: Wij leveren een vervanging van de onderdelen die blijken defect te zijn gedurende een periode van 12 maanden, te beginnen met de datum van de vrachtbrief van de machine.
V4: Waarom uw bedrijf?
A: Producten uit de ontwikkeling, het ontwerp, de productie, de assemblage van het gehele productieproces worden uitgevoerd tussen fabrieken met een volledige productieketen, wat uw meest betrouwbare garantie is.En de meeste van de CNC merken kunnen worden gekozen als de behoeften van de gebruikers.
V5: Zijn de standaardaccessoires inbegrepen in de prijs?
A: Ja, alle prijzen zijn inclusief standaard accessoires.
V6: Kan uw bedrijf het technische personeel naar ons bedrijf sturen en onze werknemers naar het buitenland leiden?
A: Wij kunnen dit soort diensten leveren. Wanneer de machines op de installatieplaats van de koper aankomen, kunnen wij tijdig mechanische en elektrische ingenieurs sturen om te installeren volgens het schema van de koper.Dit alles kan worden geciteerd en vermeld in het contractDe verkoper zal samenwerken met de koper om de visa en de installatie voorbereiding te verzorgen voordat hij naar het buitenland gaat.
V7: Hoe kan ik de meest geschikte machines kiezen?
A: Gelieve uw specificaties of de producttekening op te nemen, wij zullen de meest geschikte machines voor u kiezen.
V8: Wat zijn de belangrijkste producten van uw bedrijf?
A: We zijn gespecialiseerd in allerlei soorten machines, zoals CNC-draaibank, CNC-freesmachine, verticaal bewerkingscentrum, conventionele draaibank, boormachine, radiale boormachine, enzovoort.
V9: Wat zijn de betalingsvoorwaarden?
A: T/T 30% eerste betaling bij bestelling, 70% saldo vóór verzending.
