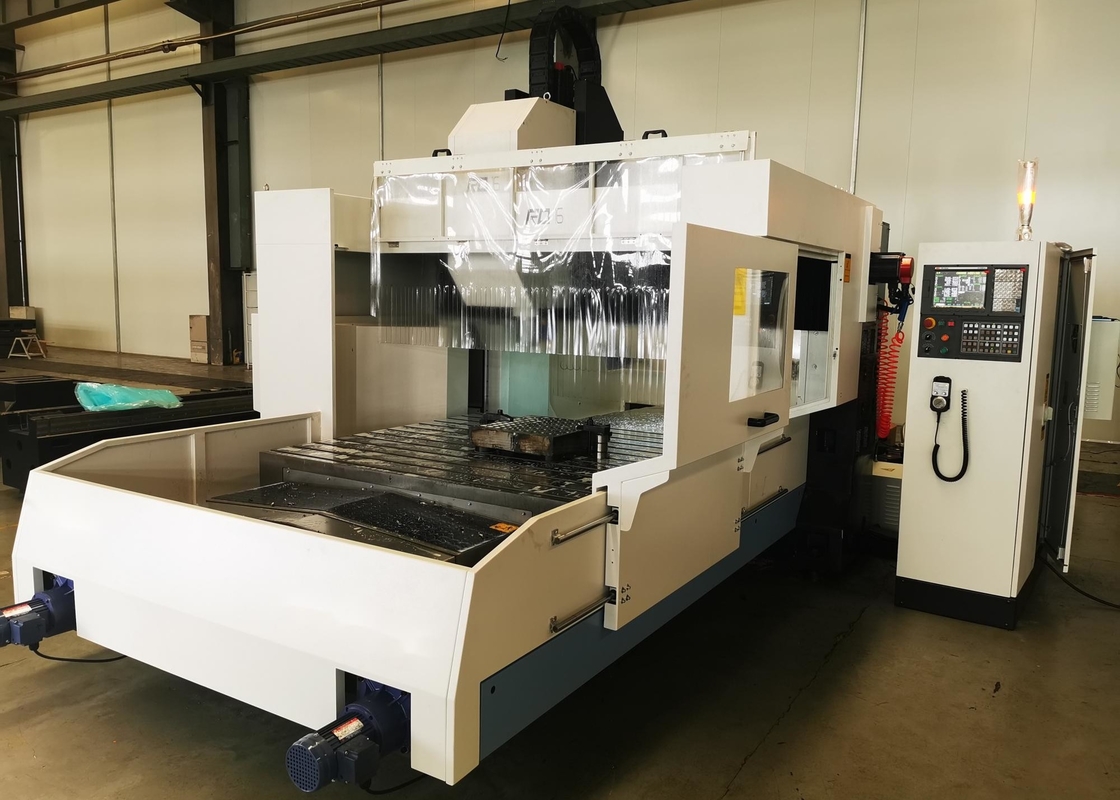

RD16 CNC van het Centrumworktable van de Boringsmachine de Lading 3000kgs
Productgegevens
| Productnaam: | Van het brugboring en malen machinaal bewerkend centrum RD16 | Worktablegrootte: | 1600x1600mm |
|---|---|---|---|
| Worktablelading: | 3000kgs | Reis (X/Y/Z): | 1600/1600/500 |
| Max. die hoogte van brug overgaan: | 550mm | Max. voorbijgaande breedte van brug: | 1800mm |
| Assnelheid: | 10-4000rpm | De macht van de asmotor: | 15/18.5kw |
| Markeren |
Brug Boor Machinaal bewerkend Centrum,CNC Boor Machinaal bewerkend Centrum 3000kgs,CNC Boringsmachine BT50 |
||
Productbeschrijving
CNC Brugboring en malen het machinaal bewerken centrum worktable lading 3000kgs RD16
I.Product inleiding
RD de reeksproducten worden geoptimaliseerd in structurele starheid, het boren capaciteit en het verbeteren van de positienauwkeurigheid van de gatenverwerking om aan de het boren vereisten van hoog rendement en hoge stabiliteit van het zwenkende dragen, high-precision tubesheet en andere delen van de industrie te voldoen, die tot het maken een professioneel geoptimaliseerd model die zich op de industrietoepassingen concentreren.
II.Main technische parameters
| Punt | RD16 | RD20 | |
| Worktablegrootte | mm | 1600x1600 | 2000x2000 |
| Worktablelading | kg | 3000 | 4000 |
| Reis (X/Y/Z) | mm | 1600/1600/500 | 2000/2000/500 |
| Afstand tussen het gezicht van het aseind en worktable | mm | 250-750 | 250-750 |
| Max. die hoogte van brug overgaan | mm | 550 | 550 |
| Max. voorbijgaande breedte van brug | mm | 1800 | 2100 |
| As spits gat | - | BT50 | BT50 |
| Assnelheid | t/min | 10-4000 | 10-4000 |
| De macht van de asmotor | kW | 15/18.5 | 15/18.5 |
| Astorsie | N.m | 214/255 | 214/255 |
| Max. het werk voertarief (X/Y/Z) | mm/min | 10000 | 10000 |
| Snel bewegende snelheid (X/Y/Z) | m/min | 15/15/20 | 15/15/20 |
| Het type van gidsspoor (X/Y/Z) | - | spoor van de 3 as het lineaire gids | spoor van de 3 as het lineaire gids |
| Het type van hulpmiddeltijdschrift | - | Servotijdschrift | Servotijdschrift |
| Aantal hulpmiddelen | PCs | 16 | 16 |
| Max. hulpmiddeldiameter (volledig hulpmiddel/aangrenzende hulpmiddelruimte) | mm | Φ133/Φ200 | Φ133/Φ200 |
| Max. hulpmiddellengte | mm | 300 | 300 |
| Max. hulpmiddelgewicht | kg | 15 | 15 |
| Het plaatsen nauwkeurigheid X/Y/Z (ISO 230-2) | mm | 0.012/0.012/0.008 | 0.015/0.015/0.008 |
| Herhaalde het plaatsen nauwkeurigheid X/Y/Z (ISO 230-2) | mm | 0.008/0.008/0.005 | 0.010/0.010/0.005 |
| Afmetingen (L x W x H) | mm | 6500x5000x3400 | 7500x5500x3500 |
| Machinegewicht (netto/bruto) | kg | 12500/13200 | 16500/17300 |
| Controlesysteem | - | KND | KND |
III.Main Configuratielijst
| Nr. | Naam | Configuratiebeschrijving | |
| RD16 | |||
| Specificatie/naam | Opmerkingen | ||
| 1 | Systeem | Numerieke controlesysteem | Peking KND |
| 2 | As | BT 50-155//centrale afzetas | Taiwan |
| 3 | Hulpmiddeltijdschrift | BT50T//16//servotijdschrift | China |
| 4 | Gids | XYZ: 45 | Taiwan HIWIN/PMI |
| 5 | Schroef | XYZ: 5010 | Taiwan TBI |
| 6 | Lager | Hoekig contactkogellager | Japan NSK |
| 7 | Koppeling | GS38 | Japan NBK |
| 8 | Pneumatische delen | Lucht bronbehandeling, as luchtdichte secundaire filtratie | SMC |
| 9 | Smeringssysteem | De kwantitatieve pomp van de vetsmering | China |
| 10 | Spaandertransportband | De transportband van de kettingsspaander | China |
| 11 | Intern koelsysteem | 20 systeem van debar het interne koelfiltratie | China |
| 12 | Het elektrische doos koelen | Elektrische kabinetswarmtewisselaar | China |
IV werktuigmachinestructuur
