Plaats van herkomst:
China
Merknaam:
HD TECH
Certificering:
ISO CE
Modelnummer:
Hd-1010
Video

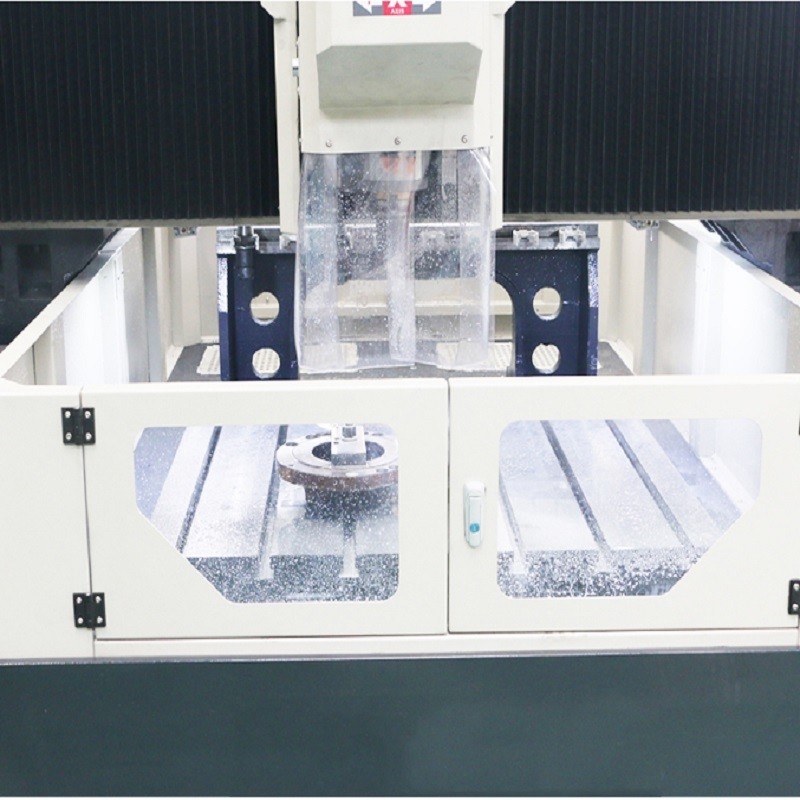

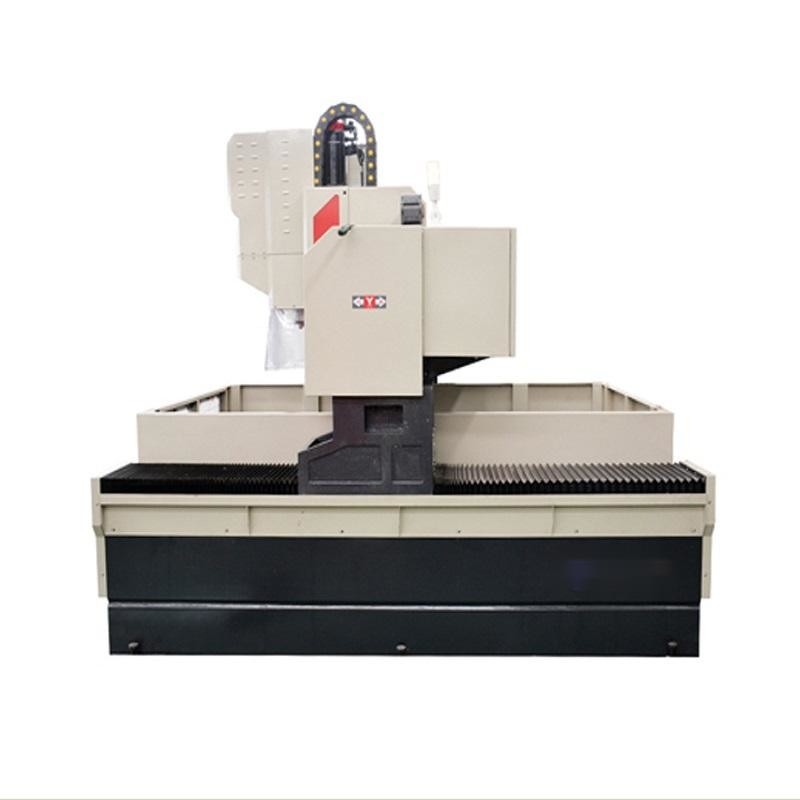

CNC boring en malenmachine hd-1010 Max. werkstuk size1000*1000mm
1, Doel van werktuigmachine:
CNC de boringsmachine wordt hoofdzakelijk gebruikt voor het boren/het verzinken/het afkanten/het onttrekken en licht malen van het gezicht en het vliegtuigdelen van het schijfeind.
2, werktuigmachinestructuur

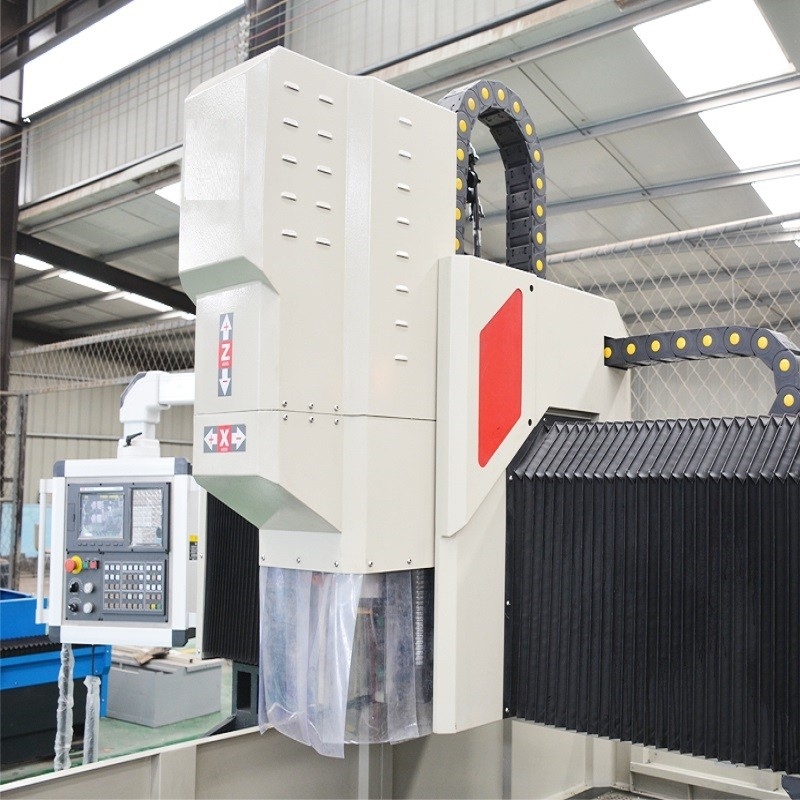

1. De werktuigmachine is hoofdzakelijk samengesteld uit bed, worktable, brug, machts hoofd, roterende lijst, CNC systeem, koelsysteem, enz.
2. Brugcnc de boringsmachine keurt de vorm van zich vast worktable bed en brug het bewegen goed.
(de brugstructuur van de schokabsorptie)
3. Het bed, de kolom, worktable en de brug zijn HT250 gegoten structurele delen, en de steun is gelaste delen van rechthoekige pijp. Vóór verwerking, wordt het onthard bij op hoge temperatuur, en dan wordt het onthard tweemaal na semi afwerking machinaal bewerkend om de spanning te verwijderen, en dan te eindigen machinaal bewerkend, die de stabiliteit van werktuigmachineprecisie kan verzekeren. Het gehele worktable gietijzer wordt gebruikt klaar zijn met het malen van t-Groef op de bedoppervlakte, en CNC precisie het malen van de lijstoppervlakte wordt verzekerd.
4. De brugcnc boringsmachine heeft vier CNC assen. Het machinelichaam is uitgerust met zwaar lineair gidsspoor. De brug kan zich in de lengte langs het gidsspoor (x-as) bewegen. De dwarsligger van de brug is ook uitgerust met lineair gidsspoor. De diaplaat kan zich horizontaal langs het gidsspoor (y-as) bewegen. De diaplaat is uitgerust met een dia. Het machtshoofd kan zich verticaal op de diaraad (z-as) bewegen. X, y, z-assen is al CNC Servomotor en balschroefaandrijving. De a-as is uitgerust met een precisie roterende lijst.
5. De belangrijkste schacht van het machtshoofd keurt de precisieas goed en door de servoasmotor gedreven, die steplessly volgens de behoeften kan worden aangepast. De as kan met beetjekraan of malensnijder door BT40-klem worden vastgeklemd, en met pneumatische ponsencilinder worden uitgerust om één zeer belangrijke hulpmiddelverandering, hogere precisie en hoge snelheidsknipsel te realiseren.
6. De werktuigmachine keurt waterkoeling, uitgerust met koelmiddelenlevering, terugwinning, omloopsysteem, en het automatische systeem van de oliesmering goed om het vlotte en op lange termijn efficiënte werk van lineaire gids en balschroef te verzekeren. (uitgerust met hoge snelheid de binnenas van de waterafzet)
Het kan centrale waterhulpmiddelen, zoals u-boor, schopboor, kroonboor gebruiken, binnen koelboor legeren, die boor, enz. uitboren)
7. Het controlesysteem keurt het systeem van Kande goed CNC, keurt de elektrische aandrijving de aandrijving van de de reeks servodiemotor van de hoge precisie absolute waarde goed, met RS232-interface wordt uitgerust en het scherm van de kleurenvertoning, Chinese verrichtingsinterface, gebied/extern USB-inputwerkstuk, gemakkelijke die verrichting, met volledig digitaal hoge snelheidshandwiel wordt uitgerust, maakt uw verrichting geschikter en snel.
om de betrouwbaarheid van de werktuigmachine te verzekeren, zijn de essentiële onderdelen ingevoerde producten van uitstekende kwaliteit, zien de lijst van ingevoerde delen.
3, Werkend milieu van werktuigmachine:
Voeding: AC380V in drie stadia ± 10%, 50 Herz ± 1, of aangepaste, omgevingstemperatuur: 0 ° ~ 45 °
4, Technische parameters:
| Model | Hd-1010 | |
| Maximumwerkstukgrootte | Lengte× breedte (mm) | 1000×1000 |
Maximumdikte van werkstuk (mm) | 600 | |
Verticale ram boormachtshoofd
| Hoeveelheid (stuk) | 1 |
| As spits gat | BT40 | |
| Boordiameter (mm) | Φ1-Φ40 | |
| Het onttrekken van waaier | M3-M23 | |
| Assnelheid (R/min) | 30~3000 | |
De macht van de asmotor (kW) | 7.5Kw | |
| Afstand tussen het lagere eindgezicht van de as en worktable (mm) | 350600mm | |
Zijbeweging van machtshoofd (x-as)
| Maximumslag (mm) | 1000 |
| X-as bewegende snelheid (M/min) | 0~9 | |
| X-as servomotormacht (kW) | 2.4*1 (15N.m) | |
Brug longitudinale beweging (y-as)
| Maximumslag (mm) | 1000 |
| Y-as bewegende snelheid (M/min) | 0~9 | |
| Vermogen van y-as servomotor (kW) | 2.4*1 (15N.m) | |
De verticale motie van het ramsvoer (z-as) (de bar van het stikstofsaldo)
| Maximumslag (mm) | 550 |
| Bewegende snelheid van z-as (M/min) | 0~8 | |
| Z-as servomotormacht (kW) | 2.4 * 1 bandrem (15N. M) | |
| Omwentelingsas -Een as | Roterende diameter | 300 |
| Een macht van de as servomotor (kW) | 2.4*1 (15N.m) | |
| Overzichtsdimensie van werktuigmachine | De hoogte van de lengte× breedte × (mm) | 2500*1560*2200 |
| Drie as het plaatsen nauwkeurigheid | X/Y/Z/A | ±0.05 |
| Nauwkeurigheid van drie as het herhaalde plaatsen | X/Y/Z/A | ±0.025 |
| Brutogewicht (t) | (Ongeveer) 7,8 | |
5, Hoofddelencatalogus
| Naam | Merk | Plaats van Oorsprong |
| Lineaire gids, vierkante spoorschuif | PMI/het vierkante spoor van HIWIN/van y55/flensschuif | Taiwan, China |
| Balschroef | TBI/5010 balschroef | Taiwan, China |
| Numerieke controlesysteem | KND (Periodieke servobus k1000mc1i) | Peking China |
| Absolute waarde servomotor en bestuurder | De Periodieke Servobus van KND | Peking China |
| Servoasmotor | De Periodieke Servobus van KND | Peking China |
| Hoge snelheids interne koelbt40 mechanische as | Zeer belangrijke speld/denamuas (het interne koelen) | Taiwan, China |
| As van omwenteling --A | Huan Qiu | China |
| Pneumatische ponsencilinder | AirTAC | Taiwan, China |
| Timingsriem | Fulong 8m * 50 | gemeenschappelijke onderneming |
| Nabijheidsschakelaar | Otonix | Zuid-Korea |
| Andere hoofd elektrocomponenten | Omron/Schneider/Delixi | |
| Hand - gehouden afstandsbedieningdoos | KND | gemeenschappelijke onderneming |
| Draad en kabel | E-Chu van Shanghai, hoge beveiligingsdraad | gemaakt in China |
| Het positieve systeem van de verplaatsings automatische smering | Hurun | Taiwan, China |
| Hoge flexibele beschermde kabel | E-Chu | gemeenschappelijke onderneming |
1. De bovengenoemde ondersteunende fabrikanten zijn de aangewezen leveranciers van het bedrijf. In het geval van speciale omstandigheden, kunnen beide partijen met Partij A onderhandelen en het ermee eens zijn in het schrijven dat de producten van hetzelfde niveau kunnen worden vervangen, maar de kwaliteitsnorm zal niet lager dan de bovengenoemde leveranciers zijn.
2. De specifieke configuratie kan ook volgens de behoeften van gebruikers worden aangepast.
