SMTCL CNC horizontale boormachine TK6513 Heavy Duty horizontale boor freesmachine
Productgegevens
| Procuctnaam: | TK6513/TKP6513 CNC horizontale frees- en boormachine | werktafelgrootte: | Voor de toepassing van deze verordening geldt de volgende bepalingen: |
|---|---|---|---|
| Max. toelaatbare belasting van de werktafel: | 10000 kg | T-slot voor de werktafel: | 28x9 mm x n |
| Spindeldiameter: | Ø130 mm | De waaier van de assnelheid: | 10-2000 ((10-3000) /10-2000 r/min |
| Hoofdmotorvermogen: | 25/30 ((continuous/30min) kw | Algemene afmetingen ((L*W*H): | 6700 x 7800 x 4400 mm |
| Markeren |
Horizontale CNC Boring Malenmachine,CNC Boring Malenmachine om metaal te snijden,TK6513 CNC Machine Om metaal te snijden |
||
Productbeschrijving
Productbeschrijving:
Productkenmerken:

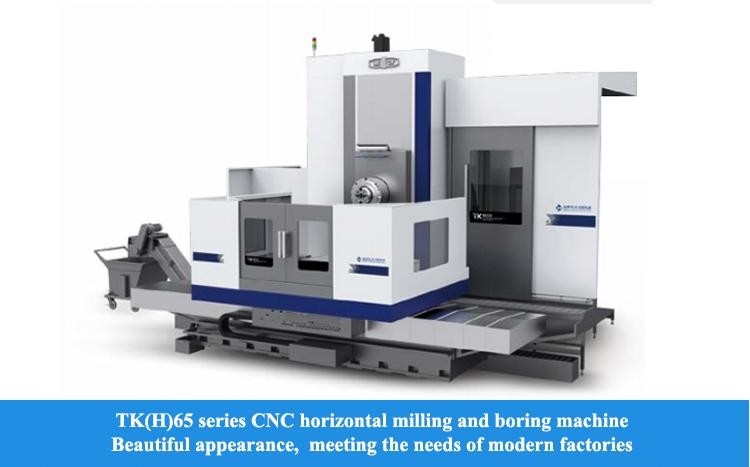

1"CNC horizontale frees- en boormachine serie is in de invoering van de Duitse geavanceerde technologie, volgens de vraag van de markt,In combinatie met de volwassen structuur van de vergelijkbare werktuigmachines van ons bedrijf en de ontwikkeling van werktuigmachines.
2"Het gebruik van modulair ontwerp, d.w.z. dat modules via de standaardinterface op verschillende manieren vrij kunnen worden gecombineerd om productvarianten te vormen die voldoen aan de verschillende behoeften van de markt.De machine is voornamelijk frezen en boren, en kan ook boren, spannen, tegenlijmen, draaien en draaien en andere processen uitvoeren.
3Vooral geschikt voor het verwerken van poreus systeem, gat afstand vereisten nauwkeuriger doos onderdelen, de machine kan de automatische positionering van coördinaten te realiseren, maar ook kan realiseren X, Y, Z,W, B elke vier coördinatenasverbinding, kan worden gebruikt voor booginterpolatie van contouren en driedimensionale oppervlaktebewerking.

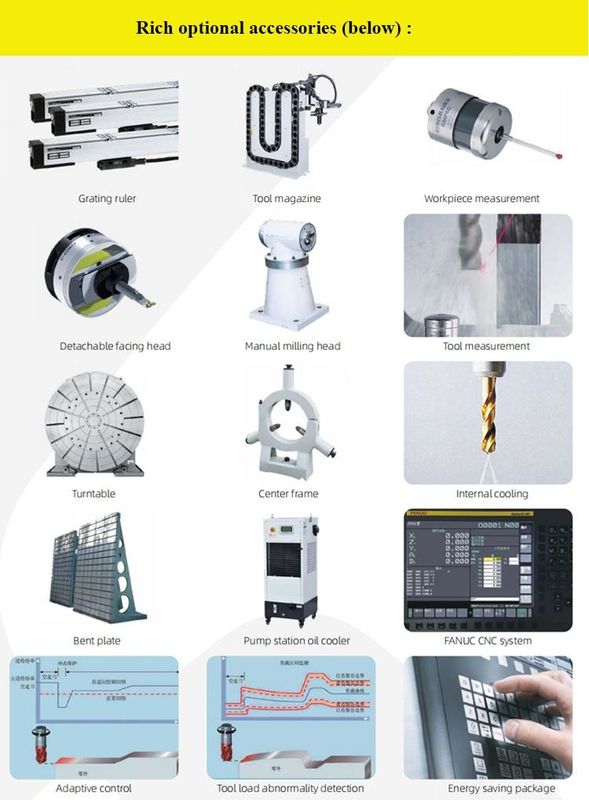

4,Volgens de eisen van de gebruiker, kan worden uitgerust met verticale CNC draaitafel, rechthoek frees accessoires om het bereik van de machine verwerkingstechnologie uit te breiden.
Productgegevens:
|
Het is...
|
Eenheid
|
TK(H) 6513
|
TK ((H) P 6513
|
|
|

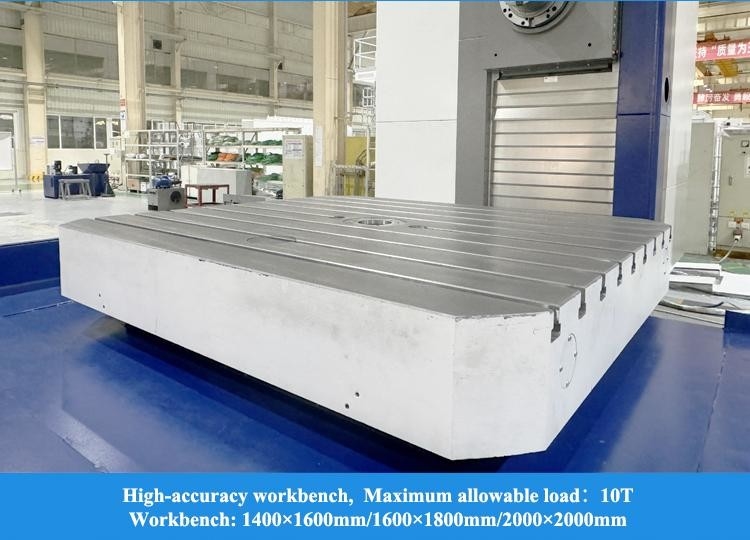

Afmetingen van de werkbank
|
mm
|
1400×1600/ 2000×2000
|
||
|
Maximale belasting van de werkbank
|
T
|
10
|
||
|

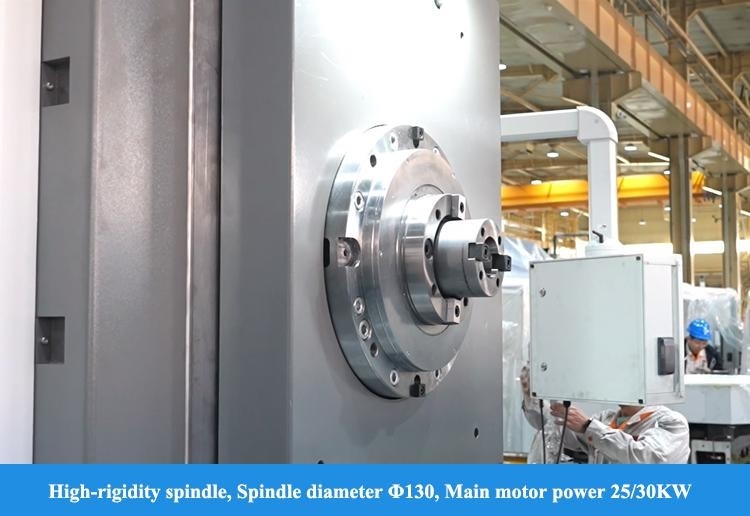

Spindeldiameter
|
mm
|
φ130
|
||
|
Gezichtshoofddiameter
|
mm
|
-
|
φ730
|
|
|
Spindelconic gat
|
|
Is0 7:24 N0.50
|
||
|
Specificatie van de werktuigstaaf
|
|
JT50/BT50
|
||
|
Spindel snelheid
|
r/min
|
10-2000
|
||
|
Gezicht op hoofdsnelheid
|
r/min
|
-
|
10-125
|
|
|
Vermogen van de hoofdmotor
|
kW
|
25/30
|
||
|
Maximaal koppel van de spindel
|
Nm
|
2500/3000
|
||
|

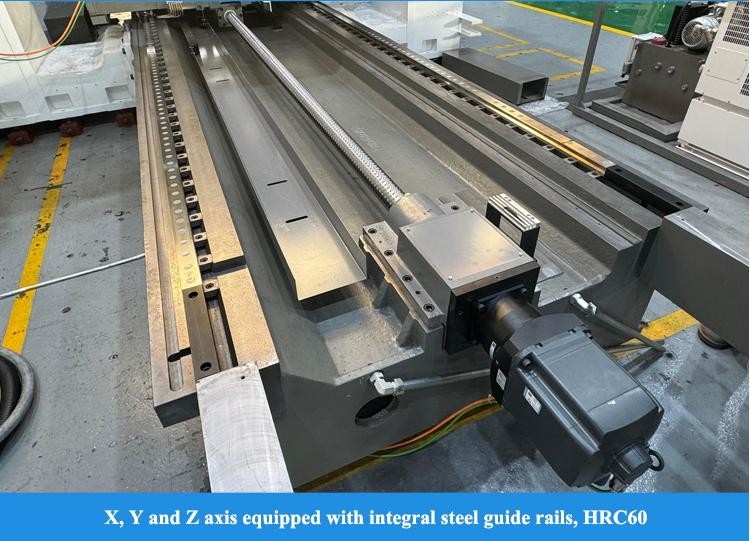

Transversale verplaatsing X van de werkbank
|
mm
|
2000/3000/3500/4000
|
||
|
Verticale beweging Y van het hoofdstuk
|
mm
|
1600/2000/2500/3000
|
||
|
LangetermijnverkeerZ van de kolom
|
mm
|
1600/2000
|
||
|
Vervoer W van de spindel
|
mm
|
800
|
||
|
Voertuig U van het naar voren gericht hoofdglijblok
|
mm
|
-
|
200
|
|
|
Werkbank rotatie B
|
°
|
0.001×360
|
||
|
Afstand van spindelcentrum tot werkbank
|
mm
|
100-1700
|
||
|
Ik ben van mening dat het niet goed is.
|
mm
|
850/1050
|
||
|
Voedingssnelheid
|
X, Y, Z
|
mm/min
|
1-6000
|
|
|
W
|
mm/min
|
1-3000
|
||
|
U
|
mm/min
|
-
|
1-3000
|
|
|
B.
|
r/min
|
0-1.
|
||
|
Snelle snelheid
|
X, Y, Z
|
m/min
|
9
|
|
|
W
|
m/min
|
3
|
||
|
U
|
m/min
|
-
|
3
|
|
|
B.
|
r/min
|
1
|
||
|
positioneringsnauwkeurigheid
|
X, Y, Z
|
mm
|
X:0.02/0.016 (grillaschaal)
YZ:0.02/0.015 (grillaschaal)
|
|
|
W
|
mm
|
0.02
|
||
|
U
|
mm
|
-
|
0.032
|
|
|
B.
|
""
|
10, 4X90°;6
|
||
|
herpositioneringsnauwkeurigheid
|
X, Y, Z
|
mm
|
0.013
|
|
|
W
|
mm
|
0.018
|
||
|
U
|
mm
|
-
|
0.018
|
|
|
B.
|
""
|
6
|
||
|

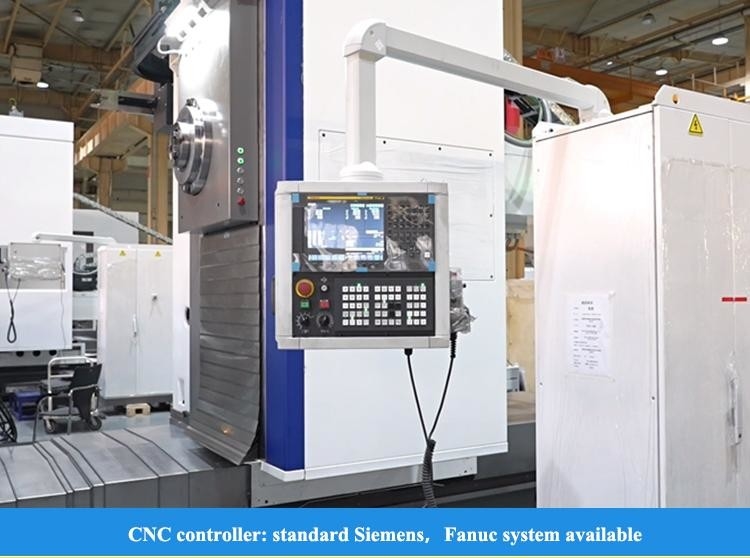

CNC-systeem
|
|
|
SIEMENS 828D
|
|
Onze dienst:
Zorg ervoor dat u een machine van hoge kwaliteit ontvangt
1Alle onderdelen moeten worden geïnspecteerd.
3Meer dan 200 inspectiepunten
4. Proefverwerking van elke machine
5. 72 uur proefrit voor levering
◆ 30 jaar + R & D geschiedenis, het bedrijf is opgericht in 1993
◆ Hoogtechnologische fabrikant met onderzoeks- en ontwerpcapaciteit
◆ Een stabiel en volwassen leveringssysteem
◆ Jonge actieve verkopers en ingenieurs voor instant services ((24 uur online)
◆ Verbetering van het mechanisme volgens ergonomie en gemakkelijk onderhoud
◆ Ons ontwerpprincipe: eenvoudig onderhoud en installatie, lage onderhoudskosten, geen invloed op de productie
Vragen:
Q1. Bent u een handelsonderneming of een productiebedrijf?
te beginnen met de datum van de vrachtbrief van de machine.
Pr-sales:oplossingen op maat, planning en ontwerp;persoonlijke service
Naverkoop: 7 dagen 24 uur lijnservice, installatie op afstand, koppeling met klantsoftware
Het is de meest betrouwbare garantie dat de productie tussen fabrieken met een volledige productieketen wordt uitgevoerd.
