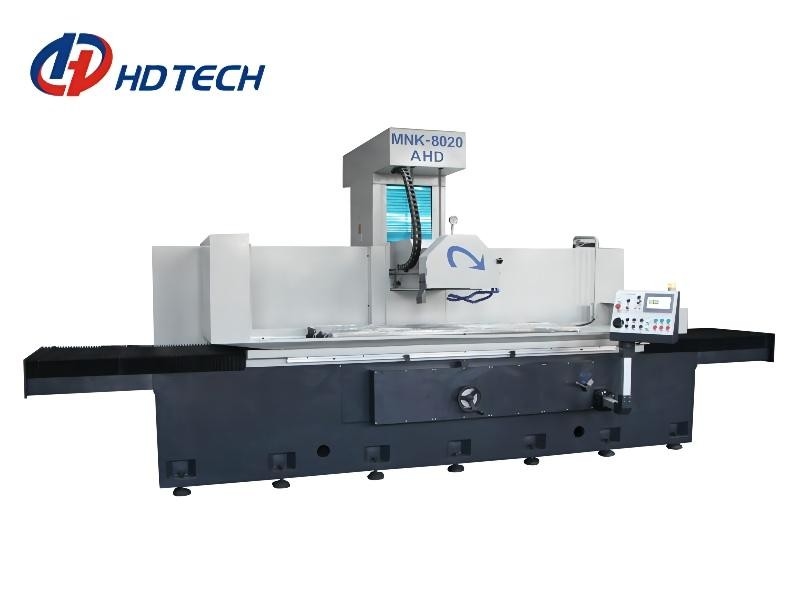

8020 AHD MSI van de het Gietijzer Bewegende Kolom van de Hulpmiddel Malende Machine het Programmacontrole
Productgegevens
| Productnaam: | 8020AHD/MSI bewegende de Controlemachine van het Kolomprogramma | Worktablegrootte: | 2000x800mm |
|---|---|---|---|
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap): | 2000kg | Max.distance van lijstoppervlakte aan ascentrum : | 7500mm |
| Wielgrootte: | 500× (20-75) ×203 mm | Assnelheid: | 0-1800rpm |
| Oppervlakteruwheid van verwerkt specimen: | Ra0.4 μm | Machine Netto Gewicht: | 13500kg |
| Markeren |
De Malende Machine van het Gietijzerhulpmiddel,MSI-Hulpmiddel Malende Machine |
||
Productbeschrijving
8020AHD/MSI bewegende de ControleWerktuigmachine van het Kolomprogramma Vlakslijpenmachine
Structurele eigenschappen:
1. Het bed wordt en worktable gemaakt van hoogte - het kwaliteitsgietijzer, en het algemene afgietsel hebben goede leidende nauwkeurigheid.
2. Het spoor van de bedgids wordt beschermd door de dekking van de harmonikawerktuigmachine.
3. De verticale schacht keurt de schroef van de hoge precisiebal en servomotor direct verbonden structuur, hoge reactiesnelheid en hoge het plaatsen nauwkeurigheid, hoge starheid en hoge stabiliteit van de gehele machine goed.
4. De voor en achtergids keurt op zwaar werk berekende rol lineaire gids met de schroef van de hoge precisiebal en servomotor direct verbonden structuur, snelle reactiesnelheid en hoge het plaatsen nauwkeurigheid, hoge starheid en hoge stabiliteit van de gehele machine goed
5. De asstructuur van het malen van hoofd is de sleutel van malende machine, die direct de het malen nauwkeurigheid, de ruwheid, de golvendheid en het malen efficiency beïnvloedt. De structuur van statische en statische druk verzekert de de het malen nauwkeurigheid en ruwheid. Tegelijkertijd, heeft de machine hogere het malen efficiency.
TECHNISCHE PARAMETERS
| Punt | Eenheid | Mnk-8020AHD/MSI Bewegende Kolom | |
| Het werk lijstgebied | mm | 2000×800 | |
| Elektromagnetisch klemgebied | mm | 2000×800 | |
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap) | Kg | 2000 | |
| Max.distance van lijstoppervlakte aan ascentrum | mm | 7500 | |
| Wielgrootte | mm | 500× (20-75) ×203 | |
| Assnelheid | (RPM/min) | 0-1800 | |
| Min.vertical voer van malend wiel | mm | 0,001 | |
| Transversale voersnelheid van worktable | (m/min) | 1~24 | |
| Boven en beneden servomotor met rem (w) | (w) | 850 | |
|
De voorzijde en het achtergedeelte van AHD zijn gewone motoren De voorzijde en het achtergedeelte van MSI zijn servomotoren |
(w) | AHD (80) MSI (750) | |
| Gelijke motor | (Hp×p) | 1/4×2 | |
| Oppervlakteruwheid van verwerkt specimen | μm | Ra0.4 | |
| As radiaal eind | mm | ≤0.002 | |
| Het eind van het asgezicht | mm | ≤0.002 | |
| Boven en beneden (z-as) herhaling het plaatsen nauwkeurigheid | mm | ≤0.003 | |
| De voorzijde en de rug (y-as) herhalen het plaatsen nauwkeurigheid | mm | MSI (0,01) | |
| Machinegrootte (L×W×H) | mm | 6500×2800×2600 | |
| Machine Netto Gewicht | kg | 13500 | |
| Machine brutogewicht | kg | 15000 | |
| Gidsspoor en schroef | ||
| X as: linkerzijde en recht | Één V één vlak plastic gidsspoor | |
| Y-as: voorzijde en rug | Op zwaar werk berekende rol lineaire gids | |
| Z as: boven en beneden | Skateboardtype harde gids | |
| De diameter/de hoogte van de balschroef | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Motorspecificaties | ||
| Asmotor | HXP | 20×4 |
| Hydraulische motor | HXP | 10×6 |
| Oil-cooled motor | H*P | 1×2 |
| De motor van de watertank | H*P | 1/5 |
Deze reeks kan oppervlakteruwheid ook bereiken: Ra 0.08um
FAQ
Q: Waarom kies ons?
A: 1. Hoog - kwaliteit met concurrerende prijs;
2. Professioneel R&D-team en 20 van de de uitvoerjaar ervaring;
3. Uitgevoerd meer dan 20 landen;
4. Ce, ISO-Certificaten;
5. 24 de UREN ONLINE DIENST (SKYPE, WhatsApp, Wechat, Trademanager);
6. 12 van de kwaliteitsmaanden garantie;
Q: Hebt u QC of om het even welke veiligheidsnorm voor uw machines?
A: ja, hebben wij een hoogst strikte kwaliteitscontroleafdeling aan guanrantee goede kwaliteit opgericht.
Q: Wat is MOQ?
A: 1 reeks
Q: Wat over de betalingstermijnen?
A: (1) het saldobetaling van T/T met 30% geavanceerde betaling, en 70%-dat vóór verzending moet worden betaald;
(2) onherroepelijke LC bij gezicht;
(3) Western Union, MoneyGram, enz.
Q: Hoe ongeveer de garantie?
A: De garantieperiode is één jaar na levering. Zelfs voorbij de periode, zullen wij de levendienst voor machine leveren.
