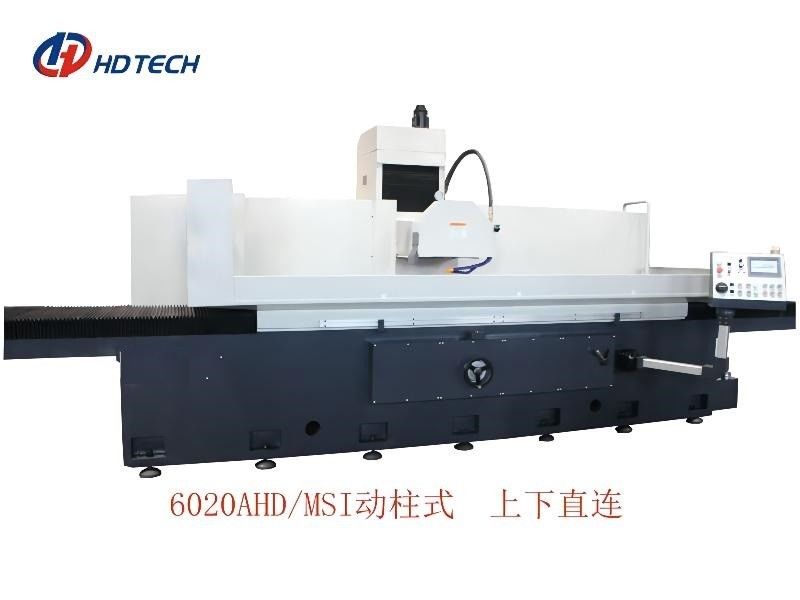

De bewegende Molen Machine 6020 van de Kolomoppervlakte AHD MSI Programmacontrole
Productgegevens
| Productnaam: | Mnk-6020AHD/MSI Bewegende Kolom Vlakslijpenmachine | Worktablegrootte: | 2000x600mm |
|---|---|---|---|
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap): | 1500kg | Max.distance van lijstoppervlakte aan ascentrum : | 700mm |
| Wielgrootte: | 500× (20-50) ×203 mm | Assnelheid: | 500-1800rpm |
| Oppervlakteruwheid van verwerkt specimen: | Ra0.4 μm | Machine Netto Gewicht: | 9200kg |
| Markeren |
MSI-Oppervlaktemolen Machine,AHD-Oppervlaktemolen Machine,Bewegende de Kolommachine van MSI |
||
Productbeschrijving
6020AHD/MSI de Reeks Bewegende Kolom van de programmacontrole Vlakslijpenmachine
Structurele eigenschappen:
1. Deze machine keurt t-Vormige beweegbare kolomstructuur goed
2. Het bed wordt en worktable gemaakt van het gietijzer van uitstekende kwaliteit, en het integrale afgietsel heeft goede leidende nauwkeurigheid.
3. Het spoor van de bedgids wordt beschermd door harmonika-type werktuigmachine beschermende dekking.
4. De bed en lijstgidssporen zijn onophoudelijk en automatisch gesmeerd, en de stroom van smeerolie kan worden aangepast.
5. Gebruiksisolatie en het gedwongen koelen om hittebronnen te elimineren.
TECHNISCHE PARAMETERS
| Punt | Eenheid | Mnk-6020AHD/MSI Bewegende Kolom | |
| Het werk lijstgebied | mm | 2000×600 | |
| Elektromagnetisch klemgebied | mm | 2000×600 | |
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap) | Kg | 1500 | |
| Max.distance van lijstoppervlakte aan ascentrum | mm | 700 | |
| Wielgrootte | mm | 500× (20-50) ×203 | |
| Assnelheid | (RPM/min) | 500-1800 | |
| Min.vertical voer van malend wiel | mm | 0,001 | |
| Transversale voersnelheid van worktable | (m/min) | 1~24 | |
| Boven en beneden servomotor met rem (w) | (w) | 1800 | |
|
De voorzijde en het achtergedeelte van AHD zijn gewone motoren De voorzijde en het achtergedeelte van MSI zijn servomotoren |
(w) | AHD (80) MSI (750) | |
| Gelijke motor | (Hp×p) | 1/4×2 | |
| Oppervlakteruwheid van verwerkt specimen | μm | Ra0.4 | |
| As radiaal eind | mm | ≤0.003 | |
| Het eind van het asgezicht | mm | ≤0.003 | |
| Boven en beneden (z-as) herhaling het plaatsen nauwkeurigheid | mm | ≤0.003 | |
| De voorzijde en de rug (y-as) herhalen het plaatsen nauwkeurigheid | mm | MSI (0,01) | |
| Machinegrootte (L×W×H) | mm | 6500×2800×2600 | |
| Machine Netto Gewicht | kg | 9200 | |
| Machine brutogewicht | kg | 10500 | |
| Gidsspoor en schroef | ||
| X as: linkerzijde en recht | Één V één vlak plastic gidsspoor | |
| Y-as: voorzijde en rug | Op zwaar werk berekende rol lineaire gids | |
| Z as: boven en beneden | Skateboardtype harde gids | |
| De diameter/de hoogte van de balschroef | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Motorspecificaties | ||
| Asmotor | HXP | 15×4 |
| Hydraulische motor | HXP | 10×6 |
| Oil-cooled motor | H*P | 1×2 |
| De motor van de watertank | H*P | 1/5 |
Deze reeks kan oppervlakteruwheid ook bereiken: Ra 0.08um
