Plaats van herkomst:
China
Merknaam:
HD TECH
Certificering:
CE, ISO certification
Modelnummer:
Mnk-4010CNC
Video

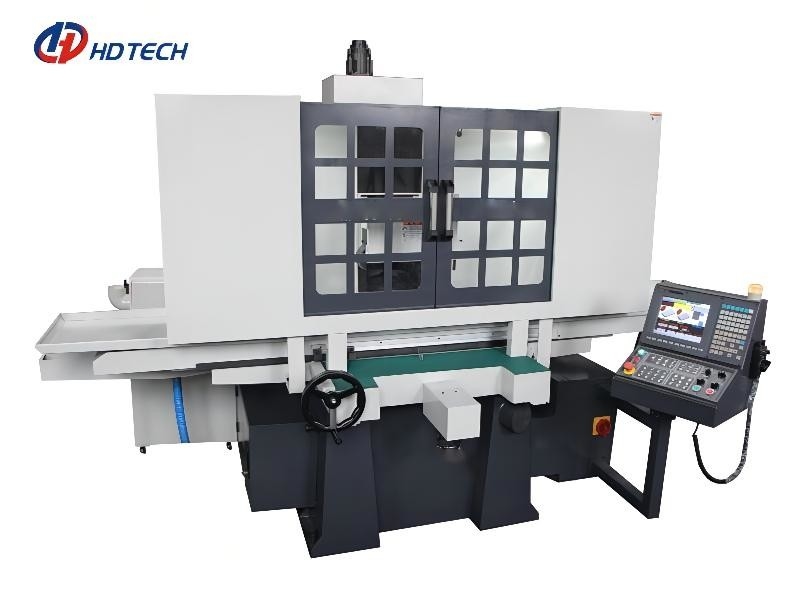

Mnk-4010CNC Zadeltype de super precisie prijs van de vlakslijpenmachine voor verkoop
Productinleiding
Zadeltype is de super precisie vlakslijpenmachine de recentste gegroepeerde productie met Duitse kwaliteit van het hoogwaardige vlakke malen. De machine heeft structuur, uitstekende configuratie, volledige functies en hoge het malen nauwkeurigheid, vooruitgegaan en een goed marktperspectief gehad.
Hoofdeigenschap
1. De algemene lay-out van de machine keurt uitstekende prestaties van de dwars mobiele belemmering goed;
2. De bewegende delen van de machine hebben goede starheid en hoge voergevoeligheid;
3. De machine keurt vele maatregelen van trillingsisolatie en trillingsvermindering goed om schadelijke trilling binnen de toegelaten waaier, met de goede kenmerken van de trillingsweerstand te beperken;
4. Het assysteem van de werktuigmachine wordt gesteund door nauwkeurige hoekige contact het rollen, met omwentelingsnauwkeurigheid onder 1mm te dragen;
5. De machine keurt semi-gesloten dekkingsshell goed, die de gehele werkplaats kan volledig behandelen, effectief het bespatten verhinderen van koelmiddel en ijzer het indienen, en aan het van het mistzuiging en stof verwijderingsapparaat kan worden verbonden.
| Punt | Eenheid | Mnk-4010CNC zadeltype (CNC) | |
| Het werk lijstgebied | mm | 1000×400 | |
| Elektromagnetisch klemgebied | mm | 1000×400 | |
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap) | Kg | 400 | |
| Max.distance van lijstoppervlakte aan ascentrum | mm | 620 | |
| Wielgrootte | mm | 400× (20-40) ×127 | |
| Assnelheid | (RPM/min) | 0-1800 | |
| Min.vertical voer van malend wiel | mm | 0,001 | |
| Transversale voersnelheid van worktable | (m/min) | 1~24 | |
| Boven en beneden servomotor met rem (w) | (w) | 1300 | |
| Voor en achter servomotoren | (w) | 850 | |
| Gelijke motor | (Hp×p) | 1/4×2 | |
| Oppervlakteruwheid van verwerkt specimen | μm | Ra0.2 | |
| As radiaal eind | mm | ≤0.002 | |
| Het eind van het asgezicht | mm | ≤0.002 | |
| Boven en beneden (z-as) herhaling het plaatsen nauwkeurigheid | mm | ≤0.002 | |
| De voorzijde en de rug (y-as) herhalen het plaatsen nauwkeurigheid | mm | ≤0.002 | |
| Machinegrootte (L×W×H) | mm | 3850×2200×2100 | |
| Machine Netto Gewicht | kg | 4200 | |
| Machine brutogewicht | kg | 5100 | |
| Gidsspoor en schroef | ||
| X as: linkerzijde en recht | Dubbel plastic de gidsspoor van V | |
| Y-as: voorzijde en rug | Dubbel plastic de gidsspoor van V | |
| Z as: boven en beneden | Skateboardtype harde gids | |
| De diameter/de hoogte van de balschroef | Y: Ф32mm/5mm Z: Ф32mm/5mm |
|
| Motorspecificaties | ||
| Asmotor | HXP | 7.5×4 |
| Hydraulische motor | HXP | 3×6 |
| Oil-cooled motor | H*P | 1×2 |
| De motor van de watertank | H*P | 1/5 |
Deze reeks kan oppervlakteruwheid ook bereiken: Ra 0.08um
