3060 AHR AHD MSI Metaal Programmeerbaar Zadeltype van de Vlakslijpenmachine
Productgegevens
| Productnaam: | Mnk-3060AHR/AHD/MSI Zadeltype Vlakslijpenmachine | Worktablegrootte: | 600x300mm |
|---|---|---|---|
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap): | 350kg | Max.distance van lijstoppervlakte aan ascentrum : | 540mm |
| Wielgrootte: | 355× (20-40) ×127 mm | Assnelheid: | 1500rpm/50HZ |
| Oppervlakteruwheid van verwerkt specimen: | Ra0.2 μm | Machine Netto Gewicht: | 3100kg |
| Markeren |
Programmeerbare Vlakslijpenmachines,Het Vlakslijpenmachines van AHR,MSI-Metaal Vlakslijpenmachine |
||
Productbeschrijving

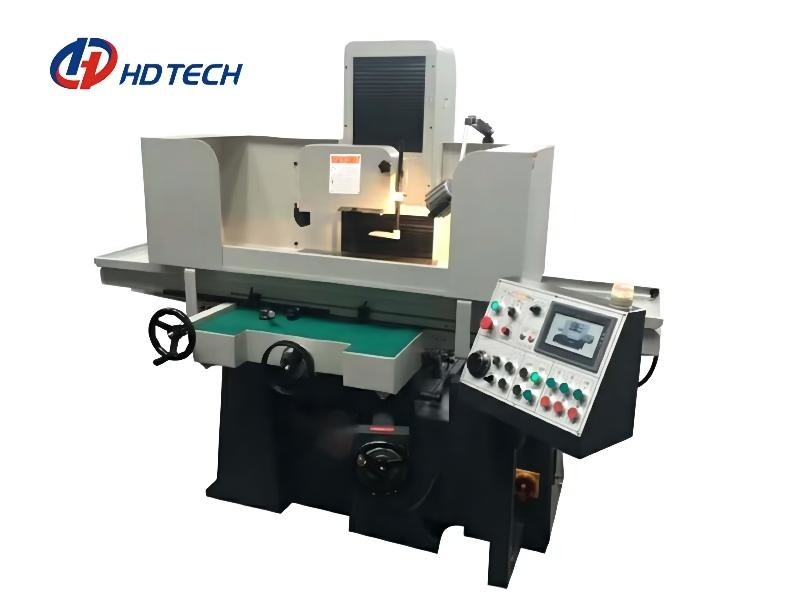

Mnk-3060AHR/AHD/MSI programmeerbare zadeltype vlakslijpenmachine voor metaal
Productinleiding
Het is vooral geschikt om delen of hulpmiddelen met hoge precisie te malen en hoog beëindig, en heeft hoge het malen efficiency. Geschikt om diverse delen en messenvormen te verwerken.
Hoofdeigenschap
1. Deze high-precision horizontale as en rechthoekige molen van de lijstoppervlakte keuren de lay-out van een dwarslijst goed, zijn de kolom en het malende hoofd compact in structuur, is de verticale voergevoeligheid hoog, en de nauwkeurigheid van het horizontale gidsspoor is gewaarborgd.
2. Het horizontale voer van worktable keurt plastic gidssporen goed en door oliedruk gedreven, die kan worden verkregen. 3. De longitudinale beweging van worktable wordt gecontroleerd op twee manieren. 1. Het gemeenschappelijke type van transmissiecontrole en de servotransmissie controleren type. De gemeenschappelijke transmissie kan niet precies vóór en na worden geplaatst. Servo kan het nauwkeurige plaatsen bereiken.
3. Het malende hoofd keurt high-precision hoekig contactlager goed, dat hoge starheid en omwentelingsnauwkeurigheid heeft.
4. De werktuigmachine keurt een halfingesloten dekking goed, die de volledige werkplaats kan volledig behandelen, effectief het bespatten verhinderen van koelmiddel en ijzer het indienen, en aan een van het mistzuiging en stof verwijderingsapparaat kan worden verbonden.
| Punt | Eenheid | Mnk-3060AHR/AHD/MSI | |
| Het werk lijstgebied | mm | 600×300 | |
| Elektromagnetisch klemgebied | mm | 600×300 | |
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap) | Kg | 350 | |
| Max.distance van lijstoppervlakte aan ascentrum | mm | 540 | |
| Wielgrootte | mm | 355× (20-40) ×127 | |
| Assnelheid | (RPM/min) | 50HZ | 1500 |
| Min.vertical voer van malend wiel | mm | 0,001 | |
| Transversale voersnelheid van worktable | (m/min) | 1~24 | |
| Boven en beneden servomotor (w) | (w) | 750 | |
| De voor en achter gemeenschappelijke motor van AHD De voor en achter servomotor van MSI |
(w) | Gewone motor 80 Servomotor 750 | |
| Gelijke motor | (Hp×p) | 1/4×2 | |
| Oppervlakteruwheid van verwerkt specimen | μm | Ra0.2 | |
| As radiaal eind | mm | ≤0.002 | |
| Het eind van het asgezicht | mm | ≤0.002 | |
| Boven en beneden (z-as) herhaling het plaatsen nauwkeurigheid | mm | ≤0.002 | |
| De voorzijde en de rug (y-as) herhalen het plaatsen nauwkeurigheid | mm | AHD/MSI-0,01 | |
| Machinegrootte (L×W×H) | mm | 2650×1800×2000 | |
| Machine Netto Gewicht | kg | 3100 | |
| Machine brutogewicht | kg | 3850 | |
| Gidsspoor en schroef | ||
| X as: linkerzijde en recht | Dubbel plastic de gidsspoor van V | |
| Y-as: voorzijde en rug | Dubbel plastic de gidsspoor van V | |
| Z as: boven en beneden | Skateboardtype harde gids | |
| De diameter/de hoogte van de balschroef | Y: Ф25mm/4mm Z: Ф40mm/5mm |
|
| Motorspecificaties | ||
| Asmotor | HXP | 5×4 |
| Hydraulische motor | HXP | 2×4 |
| Oil-cooled motor | H*P | 1×2 |
| De motor van de watertank | H*P | 1/4 |
Producthoogtepunten
Mnk-3060AHR/AHD/MSI programmeerbare zadeltype vlakslijpenmachine voor metaal Productinleiding Het is vooral geschikt om delen of hulpmiddelen met hoge precisie te malen en hoog beëindig, en heeft hoge het malen efficiency. Geschikt om diverse delen en messenvormen te verwerken. Hoofdeigenschap 1. ...
