Hoge Precisie Programmeerbaar 1000 X400 van Vlakslijpenmachines mm 4010 AHD MSI
Productgegevens
| Productnaam: | Mnk-4010AHD/MSI Zadeltype Vlakslijpenmachine | Worktablegrootte: | 1000x400mm |
|---|---|---|---|
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap): | 400kg | Max.distance van lijstoppervlakte aan ascentrum : | 620mm |
| Wielgrootte: | 400× (20-40) ×127 mm | Assnelheid: | 1500rpm/50HZ |
| Oppervlakteruwheid van verwerkt specimen: | Ra0.2 μm | Machine Netto Gewicht: | 4500kg |
| Markeren |
4010 het Vlakslijpenmachines van AHD,1000 het Vlakslijpenmachines van X400 mm,De programmeerbare Molen van de Hoge Precisieoppervlakte |
||
Productbeschrijving

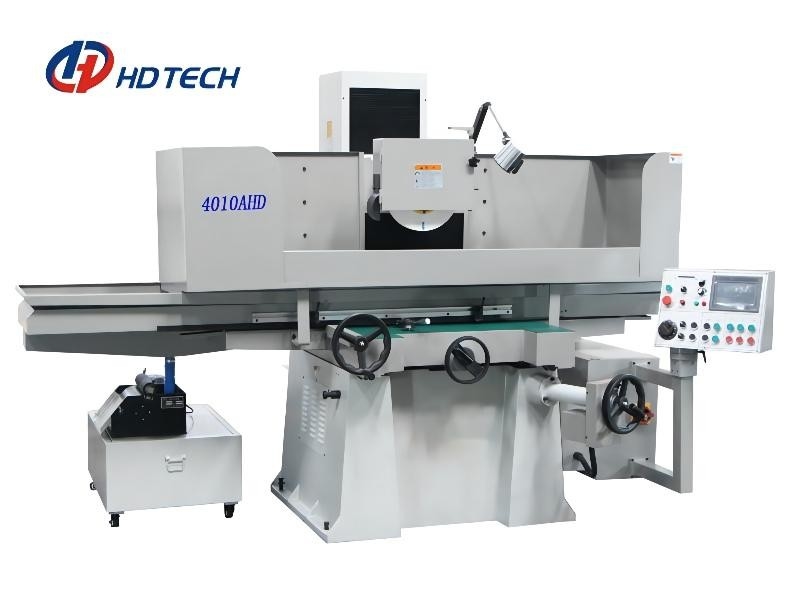

Het type van hoge precisie mnk-4010AHD/MSI programmeerbare zadel vlakslijpenmachine
Hoofdzakelijk gebruikt voor precisie het malen, het malen nauwkeurigheid en eindig zijn zeer hoog. Geschikt om allerlei delen en hulpmiddelen machinaal te bewerken. Vooral geschikt voor high-precision malen, hoog-afwerking hebben de delen of de hulpmiddelen, en een hoge het malen efficiency.
Hoofdeigenschap
* Keur de lay-outvorm van dwarslijst goed, zijn de kolom en de malende hoofdstructuur compact, is de verticale voergevoeligheid hoog, om de nauwkeurigheid van transversaal gidsspoor te verzekeren.
* Het horizontale voer van worktable keurt gekleefd plastic die gidsspoor goed, door oliedruk wordt gedreven, die vlot en ononderbroken voer kan verkrijgen, zodat kan het zijn grinded met hoge afwerking.
* De verticale beweging van worktable wordt gecontroleerd door twee manieren: 1. Het gewone type van aandrijvingscontrole en het servotype van aandrijvingscontrole. De gewone aandrijving kan niet precies vóór en na worden geplaatst, maar servo kan het nauwkeurige plaatsen bereiken.
* De machine keurt semi-gesloten dekkingsshell goed, die de gehele werkplaats kan volledig behandelen, effectief het bespatten verhinderen van koelmiddel en ijzer het indienen, en met het mistabsorptie en van de stofverwijdering apparaat kan worden verbonden.
| Punt | Eenheid | Mnk-4010AHD/MSI | |
| Het werk lijstgebied | mm | 1000×400 | |
| Elektromagnetisch klemgebied | mm | 1000×400 | |
| Max.load-dragend capaciteit van worktable (met inbegrip van zuignap) | Kg | 400 | |
| Max.distance van lijstoppervlakte aan ascentrum | mm | 620 | |
| Wielgrootte | mm | 400× (20-40) ×127 | |
| Assnelheid | (RPM/min) | 50HZ | 1500 |
| Min.vertical voer van malend wiel | mm | 0,001 | |
| Transversale voersnelheid van worktable | (m/min) | 1~24 | |
| Boven en beneden servomotor (w) | (w) | 750 | |
| De voor en achter gemeenschappelijke motor van AHD De voor en achter servomotor van MSI |
(w) | Gewone motor 80 Servomotor 750 | |
| Gelijke motor | (Hp×p) | 1/4×2 | |
| Oppervlakteruwheid van verwerkt specimen | μm | Ra0.2 | |
| As radiaal eind | mm | ≤0.002 | |
| Het eind van het asgezicht | mm | ≤0.002 | |
| Boven en beneden (z-as) herhaling het plaatsen nauwkeurigheid | mm | ≤0.002 | |
| De voorzijde en de rug (y-as) herhalen het plaatsen nauwkeurigheid | mm | AHD/MSI-0,01 | |
| Machinegrootte (L×W×H) | mm | 3850×2200×2100 | |
| Machine Netto Gewicht | kg | 4500 | |
| Machine brutogewicht | kg | 5450 | |
| Gidsspoor en schroef | ||
| X as: linkerzijde en recht | Dubbel plastic de gidsspoor van V | |
| Y-as: voorzijde en rug | Dubbel plastic de gidsspoor van V | |
| Z as: boven en beneden | Skateboardtype harde gids | |
| De diameter/de hoogte van de balschroef | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Motorspecificaties | ||
| Asmotor | HXP | 7.5×4 |
| Hydraulische motor | HXP | 4×6 |
| Oil-cooled motor | H*P | 1×2 |
| De motor van de watertank | H*P | 1/4 |
Producthoogtepunten
Het type van hoge precisie mnk-4010AHD/MSI programmeerbare zadel vlakslijpenmachine Hoofdzakelijk gebruikt voor precisie het malen, het malen nauwkeurigheid en eindig zijn zeer hoog. Geschikt om allerlei delen en hulpmiddelen machinaal te bewerken. Vooral geschikt voor high-precision malen, hoog...
