Horizontale Standaardmalenmachine 51000N bxm20-3 bxm20-4 Dubbele Kolomplaner
Productgegevens
| Productnaam: | Bxm20-3 bxm20-4 standaard dubbele kolom planer-malende machine | De centrumafstand van de leibaan van het machinebed: | 800/900 mm |
|---|---|---|---|
| Breedte van straalleibaan: | 500/600 mm | Maximum lengte van het werken: | 3000/4000/6000/8000/10000/12000/14000/16000 mm |
| Maximum breedte van het werken: | 1600/1800/2000/2200 mm | Maximum hoogte van het werken: | 1200/1500 mm |
| Breedte van worktable: | 1400/1600/1800 mm | Maximum gewicht van het werken: | 14-29/16-31t |
| Het trekken van kracht van worktable rek: | 51000/88000N | Bewegende snelheid van worktable: | 30-40000 onophoudelijk veranderlijke snelheidswaaier (mm/min) |
| Horizontaal voer van verticaal ontwerpershoofd (per reis): | 0.2-25, onophoudelijk veranderlijke snelheidswaaier (mm/pt) | Verticaal voer van verticaal planer hoofd (per reis): | 0,2-20-onophoudelijk veranderlijke snelheidswaaier (mm/pt) |
| Markeren |
Bxm20-3 standaardmalenmachine,51000N standaardmalenmachine,Bxm20-4 horizontale Malenmachine |
||
Productbeschrijving

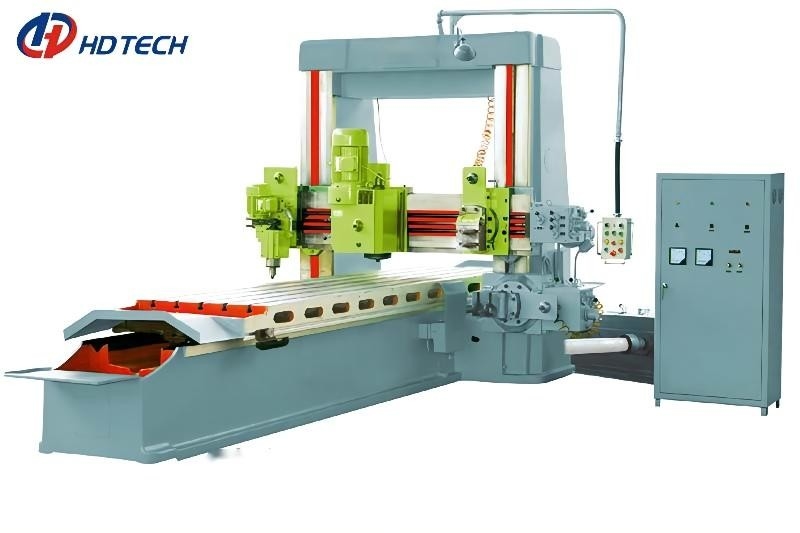

Bxm20-3 bxm20-4 standaard dubbele kolom planer-malende machine
Machineinleiding
worktable transmisson van 1.The: worktable rek 50 graad, spiraalvormige tand, de spiraalvormige input van de schachtmacht. De belangrijkste versnellingsbak is 2 toestel 4 snelheid, is de snelheid van worktable onophoudelijk veranderlijk.
2.Beam sluiten: straal opheffende koppelingen met zijn sluiten, mechanisch automatisch sluiten.
3.The het voer van het verticale planer hoofd en zijplaner hoofd is onophoudelijk veranderlijk.
4.The de basisdelen van de werktuigmachines zijn allen casted, binnenshuis verwerkt en geassembleerd. Het gietende materiaal is hoog - het kwaliteitsgietijzer HT250 dat duidelijk heeft verwijderde grondig de afgietselspanning door proces en trillingsproces te ontharden. Alle leibanen van het bed en de kolom en straal zijn supersonische gedoofde frequentie geweest.
5.Accessories zou volgens het verzoek van klanten kunnen worden uitgerust; de machineconfiguratie kan worden aangepast.
Hoofd technische parameters
| Machinemodel | Bxm20-1 | Bxm20-2 | Bxm20-3 | Bxm20-4 | |
| De centrumafstand van de leibaan van het machinebed | mm | 600 | 700 | 800 | 900 |
| De leibaan van de breedte ot straal | mm | 420 | 500 | 500 | 600 |
| Maximum lengte van het werken | mm | 3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 |
3000, 4000, 6000, 8000, 10000,12000 14000,16000 |
| Maximum breedte van het werken | mm | 1300, 1600 | 1600, 1800,2000 | 1600, 1800, 2000 | 2000, 2200 |
| Maximum hoogte van het werken | mm | 1200, 1500 | 1200, 1500 | 1200, 1500 | 1500 |
| Breedte van worktable | mm | 1300 | 1400, 1600 | 1400, 1600 | 1600, 1800 |
| Maximum gewicht van het werken | t | 10-18 | 12-27 | 14-29 | 16-31 |
| varieer vanaf verschillend specificatie en model | |||||
| Het trekken van kracht van worktable rek | N | 40000 | 51000 | 51000 | 88000 |
| Maximum grootte van hulpmiddelbar | mm | 40x40 | 50x50 | 50x50 | 60x60 |
| Bewegende snelheid van worktable | mm/min | 30-40000 onophoudelijk veranderlijke snelheidswaaier | |||
| Horizontaal voer van verticaal ontwerpershoofd (per reis) |
(mm/pt) | veranderlijke de snelheidswaaier van 0.2-25 onophoudelijk | |||
| Verticaal voer van verticaal planer hoofd (per reis) |
(mm/pt) | veranderlijke de snelheidswaaier van 0.2-20 onophoudelijk | |||
| Zijontwerpers hoofdvoer (per reis) | (mm/pt) | 0.2-6 onophoudelijk veranderlijke snelheidswaaier | |||
| Standaardconfiguratie | Één verticaal planer hoofd, één verticale malen hoofd, bilaterale planer hoofden en één verticaal malend hoofd. (Accessoriescan varieert vanaf het verzoek) | ||||
| Het opheffen snelheid van straal | mm/min | 300 | |||
| Macht of hoofdmotor | kW | 15,22,30, 37,45,55 Het uitrusten met verschillende motormacht volgens de verschillende specificatie en het type |
|||
| Algemene afmeting (L*W*H) | (L) mm | 7400 | 7500 | 7500 | 7500 |
| (w) mm | 3000 | 3300 | 3400 | 4400 | |
| (H) mm | 3000 | 3100 | 3100 | 3500 | |
Producthoogtepunten
Bxm20-3 bxm20-4 standaard dubbele kolom planer-malende machine Machineinleiding worktable transmisson van 1.The: worktable rek 50 graad, spiraalvormige tand, de spiraalvormige input van de schachtmacht. De belangrijkste versnellingsbak is 2 toestel 4 snelheid, is de snelheid van worktable onophoudel...
