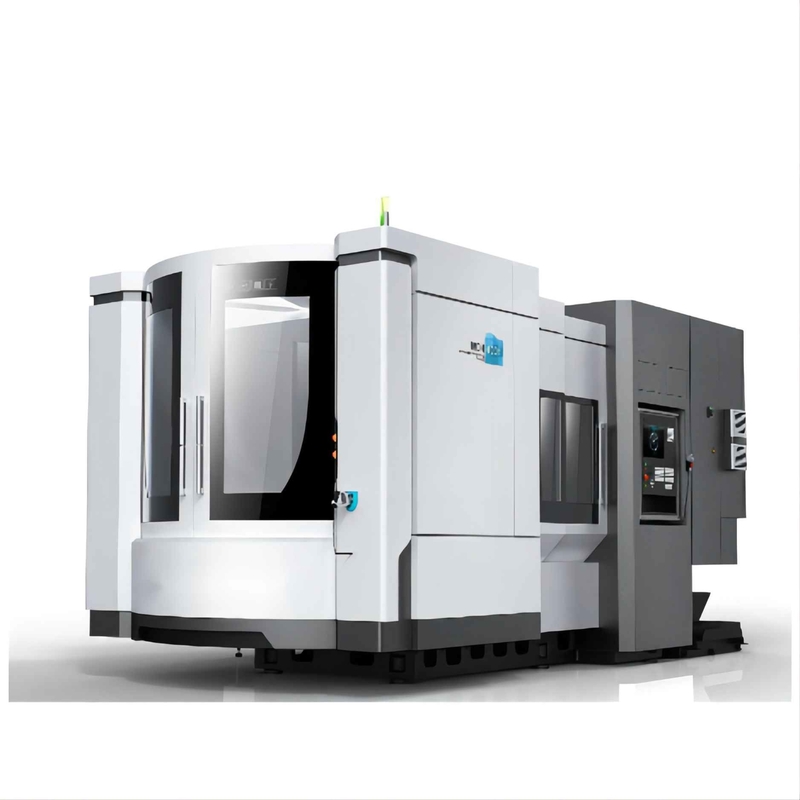

CNC die de Horizontale Dubbele Op zwaar werk berekende Pallets boren van het Machinecentrum MDH100S

Modelnummer: MDH100S
Plaats van herkomst: China
Certificering: ISO certification
Minimale bestelhoeveelheid: 1 reeks
Prijs: Onderhandelbaar
Leveringscapaciteit: 20 reeksen per maand

Productgegevens


Productnaam: MDH100S dubbel pallets Horizontaal Machinaal bewerkend Centrum Worktablegrootte: 1000×1000 mm
Nr van pallet: 2 Max.table lading: 2000kg
Afstand van lijstoppervlakte aan ascentrum: 801180mm Afstand van asneus aan lijst: 250~1250mm
X/Y/Z reis: 1400/1100/1000 mm L×W×H: 6153*3717*3827mm
Markeren

MDH100S horizontaal Machinecentrum

,

Het dubbele Centrum van de Pallets Horizontale Machine

,

Op zwaar werk berekende CNC Horizontale Boringsmachine

Productbeschrijving

MDH100S de op zwaar werk berekende dubbele pallets Horizontale het Machinaal bewerken Machine van Centrumchina



Productpresentatie



MDH-is het reeks horizontale machinaal bewerkende centrum mijn bedrijfontwikkeling en de productie van hoog rendement, precisie horizontaal machinaal bewerkend die centrum, in automobiel, vorm, machines verwerkende industrie zoals delen, lichaamsdelen die wijd, shell plaatdelen, speciaal-gevormde delen, delen door vast te klemmen wordt gebruikt kan automatisch voltooid vier oppervlaktemalen, het boring, het boren, uitbreiding zijn, uitboren, die het multistep proces onttrekken verwerken.

CNC die de Horizontale Dubbele Op zwaar werk berekende Pallets boren van het Machinecentrum MDH100S

CNC die de Horizontale Dubbele Op zwaar werk berekende Pallets boren van het Machinecentrum MDH100S



Producteigenschappen

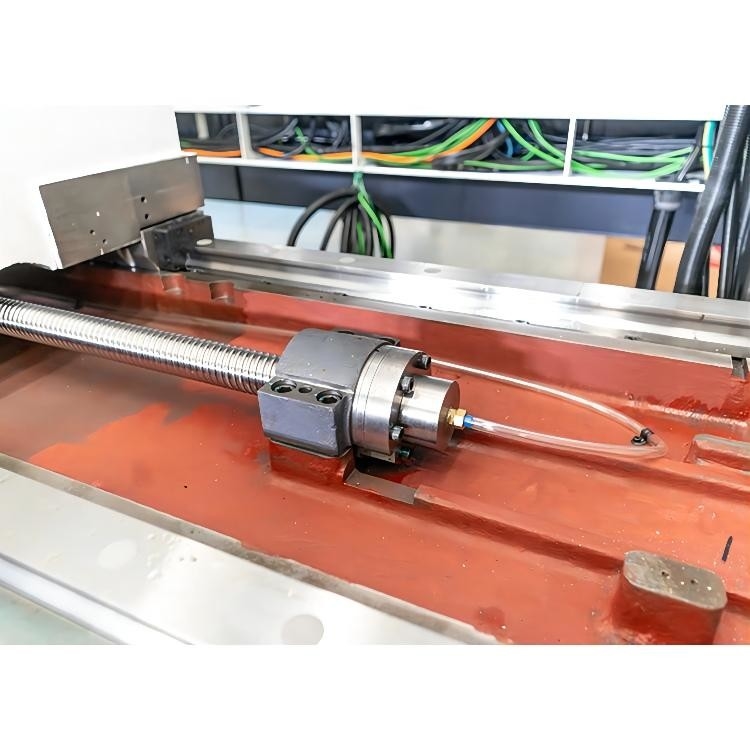

(1) hoge precisie -- de de coördinatenschroef van de werktuigmachine allen van X, van Y en z-keurt geavanceerde holle het koelen technologie goed, die effectief de hittemisvorming tijdens werktuigmachineverwerking controleert en de het machinaal bewerken nauwkeurigheid van de werktuigmachine verbetert. Bovendien heeft de werktuigmachine de functie van temperatuurcompensatie. De temperatuursensor is geïnstalleerd in de belangrijkste positie van het machinelichaam, en de precisie van de werktuigmachine wordt gerealiseerd door de gecoördineerde positie van het CNC systeem te analyseren en te compenseren.

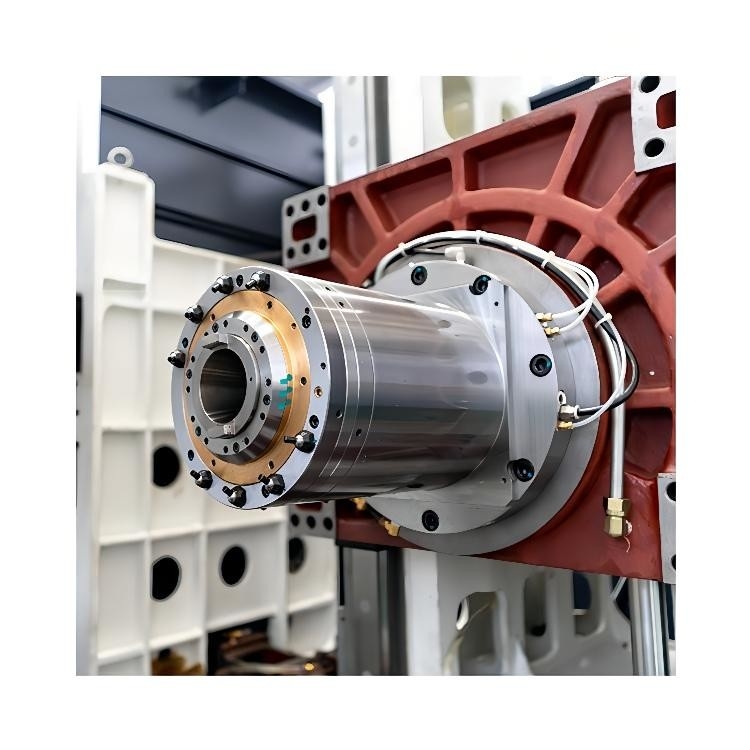

(2) hoge snelheid -- de machineas keurt gemotoriseerde asstructuur goed, met een maximumsnelheid van 12000rpm en interne twee - verzend veranderingen, die aan de vereisten kunnen voldoen van knipsel en hoge snelheid machinaal bewerken het met lage snelheid; X, versnelt Y, Z drie de gecoördineerde hoge stijve lineaire rollende gids van het gidsgebruik, zijn het snelle bewegen zich aan 60m/min; De machine keurt het veranderende mechanisme van het aaneenschakelingshulpmiddel (goed hulpmiddel veranderende tijd: 2 seconden). De bovengenoemde parameters zijn in het binnenlandse belangrijke niveau en internationaal geavanceerd niveau.



(3) hoge starheid - het belangrijkste deel van de werktuigmachine wordt allen gemaakt van het afgietsel van het harszand, is het bedlichaam een integraal afgietsel, en de kolom, de dialijst en de werkbankbeweging op het. De van het uitwisselingslijst en mes opslagmanipulator wordt bevestigd op het bedlichaam om de algemene starheid van de werktuigmachine te verzekeren. Bovendien is de structuur van de werktuigmachine redelijker door eindige elementenanalyse in het ontwerpproces.





Standaardconfiguraties Facultatieve configuraties
• Two-speed interne transmissieas •De draaischijf van BRT CNC
• Schroef hol koelsysteem • Nevel het koelen
•Het automatische systeem van de hulpmiddelverandering •Hoge druk koeleenheid
• De transportband van de schroefspaander (beide kanten) • As koelapparaat
•Automatisch smeringssysteem (as) •Het elektroapparaat van de kabinets thermostatische controle
• Het stijve onttrekken • Opheffende spaandertransportband
•Elektrokabinetswarmtewisselaar •Grating heerser
• As koelapparaat •M30 automatisch macht-van apparaat
•Gesloten beschermende dekking
• Rs-232 gegevenstransmissiesysteem



Hoofd Technische Parameters



Productmodel Eenheid MDH80 MDH80A MDH100S MDH125
Worktablegrootte (L*W) mm 800X800 800X800 1000X1000 1250X1250
No.of Pallet   2 Enige lijst 2 2
Lijsttype   IT opteert: BRT IT opteert: BRT
Lijst het indexeren   HET (1° X360°)
BRT (0.001° X360°)
HET (1° X360°)
BRT (0.001° X360°)
Lijst het indexeren tijd S 4.5 (90°) 5 (90°)
Pallet veranderende tijd S 12.5 — 12.5 35
Max. lijstlading Kg 2000 3000
X/Y/Z-as reis mm 1400/1100/1050 1400/1100/1000 1700/1400/1240
X/Y/Z maniertype van de asgids   Lineaire rolleibaan Lineaire rolleibaan
Afstand van lijstoppervlakte aan ascentrum mm 80-1180 70-1470
Afstand van asneus aan lijst mm 200-1250 250-1250 360-1600
Snelle doortocht van X/Y/Z-as m/min 45 45
Scherp voertarief   1-20000 1-20000
Asversmalling   No.50 (7:24) No.50 (7:24)
Maximum assnelheid t/min 8000 (Motoras)
Opteer: 12000 (Motoras)
Opteer: 4000 (①versnellingsbak)
Opteer: 4000 (②versnellingsbak)
6000 (Motoras)
Opteer: 8000,12000 (Motoras)
Opteer: 6000 (versnellingsbak)
De macht van de asmotor
(Continueous/30 min)
kW 8000rpm: 25/30
12000rpm: 25/30
①4000rpm: 22/26
②4000rpm: 30/37
6000rpm: 37/45
8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26
De capaciteit van het hulpmiddeltijdschrift T 40 (opteer: 60/80/120) 40 (opteer: 60/80)
Het type van hulpmiddelsteel   BT50 BT50
Max. hulpmiddellengte mm 500 500
Max. hulpmiddelgewicht Kg 25 25
Max. hulpmiddeldiameter (w/oadjacenttools) mm Ø115 (Ø270) Ø115 (Ø270)
Hulpmiddel veranderende tijd (T-T)   2.5 2.5
X/Y/Z as het plaatsen nauwkeurigheid   0,01 X: 0,015 Y: 0,012 Z: 0,012
X/Y/Z de nauwkeurigheid van de asherhaalbaarheid   0,006 X: 0,007 Y: 0,007 Z: 0,007
CNC controlemechanisme   FANUC 3li FANUC 3li
Machineafmetingen (LXWXH) mm 6153X3717X3827 5393X3682X3827 6153X3717X3827 8075X6087X3702
Machinegewicht Kg 24000 21000 24500 32500

Producthoogtepunten
