Hoge Prestaties Horizontale CNC Op zwaar werk berekende Machine Enige Lijst MDH80A
Productgegevens
| Productnaam: | MDH80A enig lijst Horizontaal Machinaal bewerkend Centrum | Worktablegrootte: | 800×800 mm |
|---|---|---|---|
| Nr van pallet: | enige lijst | Max.table lading: | 2000kg |
| Afstand van lijstoppervlakte aan ascentrum: | 801180mm | Afstand van asneus aan lijst: | 200~1250mm |
| X/Y/Z reis: | 1400/1100/1050 mm | L×W×H: | 5393*3682*3827mm |
| Markeren |
MDH80A horizontale CNC Machine,Op zwaar werk berekende Horizontale CNC Machine,Enige CNC van Lijst Hoge Prestaties Machine |
||
Productbeschrijving

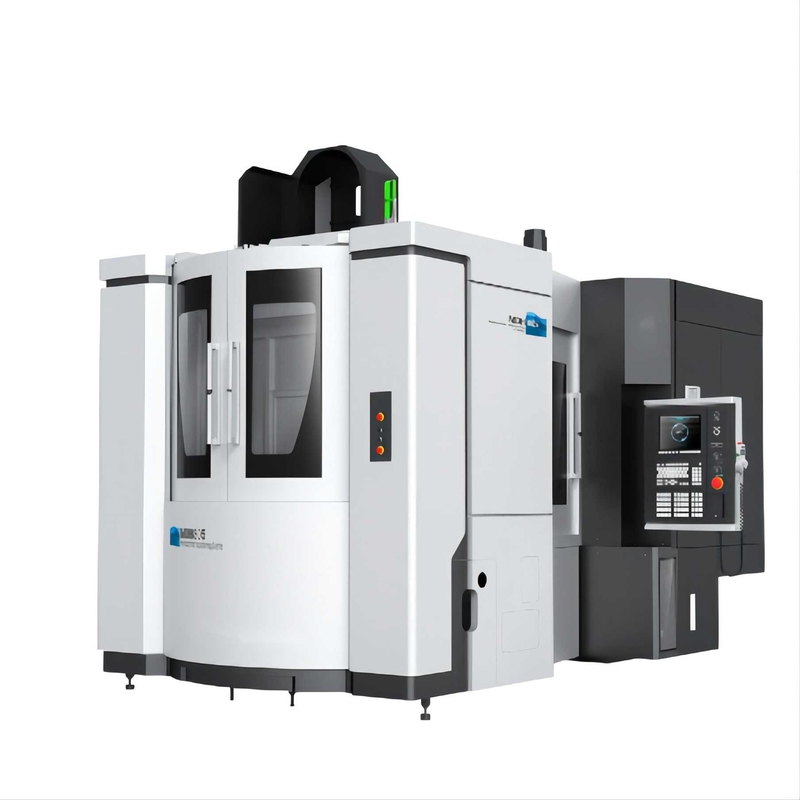

MDH80A enige lijst Horizontale het Machinaal bewerken Op zwaar werk berekende Centrum Hoge Prestaties
Productpresentatie
Het horizontale machinaal bewerkende centrum is één van de horizontale machinaal bewerkende die centra door ons bedrijf worden ontwikkeld en worden veroorzaakt. Deze werktuigmachine wordt wijd gebruikt in de verwerking van doosdelen, shell delen, schijfdelen, en speciaal-gevormde delen in machines de verwerkende en andere industrieën. De delen worden vastgeklemd in één keer. Het kan de multi-procesverwerking automatisch voltooien van zich malen, het boring, het boren, het uitbreiden, het uitboren, en het onttrekken van de vier gezichten.
| Standaardconfiguraties | Facultatieve configuraties |
| • Two-speed interne transmissieas | •De draaischijf van BRT CNC |
| • Schroef hol koelsysteem | • Nevel het koelen |
| •Het automatische systeem van de hulpmiddelverandering | •Hoge druk koeleenheid |
| • De transportband van de schroefspaander (beide kanten) | • As koelapparaat |
| •Automatisch smeringssysteem (as) | •Het elektroapparaat van de kabinets thermostatische controle |
| • Het stijve onttrekken | • Opheffende spaandertransportband |
| •Elektrokabinetswarmtewisselaar | •Grating heerser |
| • As koelapparaat | •M30 automatisch macht-van apparaat |
| •Gesloten beschermende dekking | |
| • Rs-232 gegevenstransmissiesysteem |
Hoofd Technische Parameters
| Productmodel | Eenheid | MDH80 | MDH80A | MDH100S | MDH125 |
| Worktablegrootte (L*W) | mm | 800X800 | 800X800 | 1000X1000 | 1250X1250 |
| No.of Pallet | 2 | Enige lijst | 2 | 2 | |
| Lijsttype | IT opteert: BRT | IT opteert: BRT | |||
| Lijst het indexeren | HET (1° X360°) BRT (0.001° X360°) |
HET (1° X360°) BRT (0.001° X360°) |
|||
| Lijst het indexeren tijd | S | 4.5 (90°) | 5 (90°) | ||
| Pallet veranderende tijd | S | 12.5 | — | 12.5 | 35 |
| Max. lijstlading | Kg | 2000 | 3000 | ||
| X/Y/Z-as reis | mm | 1400/1100/1050 | 1400/1100/1000 | 1700/1400/1240 | |

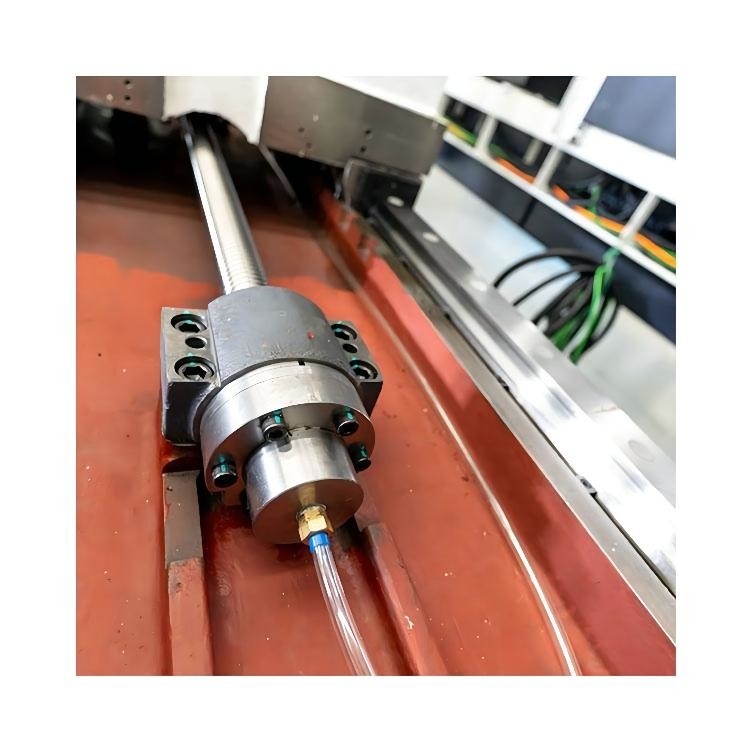

| X/Y/Z maniertype van de asgids | Lineaire rolleibaan | Lineaire rolleibaan | |||
| Afstand van lijstoppervlakte aan ascentrum | mm | 80-1180 | 70-1470 | ||
| Afstand van asneus aan lijst | mm | 200-1250 | 250-1250 | 360-1600 | |
| Snelle doortocht van X/Y/Z-as | m/min | 45 | 45 | ||
| Scherp voertarief | 1-20000 | 1-20000 | |||
| Asversmalling | No.50 (7:24) | No.50 (7:24) | |||
| Maximum assnelheid | t/min | 8000 (Motoras) Opteer: 12000 (Motoras) Opteer: 4000 (①versnellingsbak) Opteer: 4000 (②versnellingsbak) |
6000 (Motoras) Opteer: 8000,12000 (Motoras) Opteer: 6000 (versnellingsbak) |
||
| De macht van de asmotor (Continueous/30 min) |
kW | 8000rpm: 25/30 12000rpm: 25/30 ①4000rpm: 22/26 ②4000rpm: 30/37 |
6000rpm: 37/45 8000rpm: 25/30 12000rpm: 25/30 6000rpm: 22/26 |
||
| De capaciteit van het hulpmiddeltijdschrift | T | 40 (opteer: 60/80/120) | 40 (opteer: 60/80) | ||
| Het type van hulpmiddelsteel | BT50 | BT50 | |||
| Max. hulpmiddellengte | mm | 500 | 500 | ||
| Max. hulpmiddelgewicht | Kg | 25 | 25 | ||
| Max. hulpmiddeldiameter (w/oadjacenttools) | mm | Ø115 (Ø270) | Ø115 (Ø270) | ||
| Hulpmiddel veranderende tijd (T-T) | 2.5 | 2.5 | |||
| X/Y/Z as het plaatsen nauwkeurigheid | 0,01 | X: 0,015 Y: 0,012 Z: 0,012 | |||
| X/Y/Z de nauwkeurigheid van de asherhaalbaarheid | 0,006 | X: 0,007 Y: 0,007 Z: 0,007 | |||
| CNC controlemechanisme | FANUC 3li | FANUC 3li | |||
| Machineafmetingen (LXWXH) | mm | 6153X3717X3827 | 5393X3682X3827 | 6153X3717X3827 | 8075X6087X3702 |
| Machinegewicht | Kg | 24000 | 21000 | 24500 | 32500 |
Werkstuksteekproef
