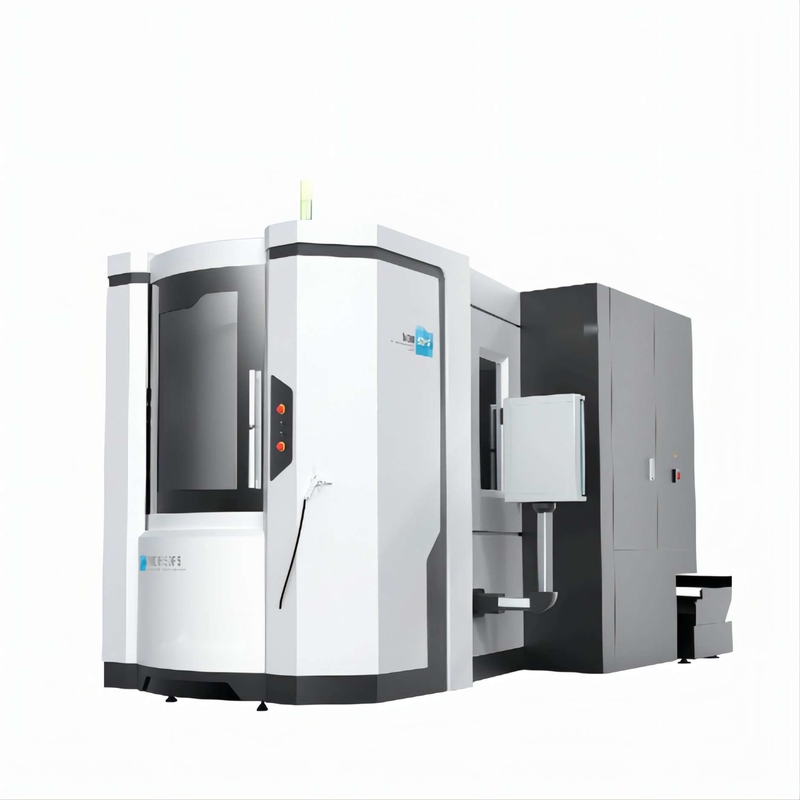

CNC Horizontale het Machinaal bewerken Centra Op zwaar werk berekende MDH 50PS Dubbele Pallet
Productgegevens
| Product name: | MDH50PS double pallets Horizontal Machining Center | Worktable size: | 500×500 mm |
|---|---|---|---|
| No. of pallet: | 2 | Max.table load: | 400kg |
| Distance from table surface to spindle center: | 80-700mm | Distance from spindle nose to table: | 150～860mm |
| X/Y/Z travel: | 630/620/710 mm | L×W×H: | 5952*2522*2771mm |
| Markeren |
CNC Horizontale Machinaal bewerkende Centra,De Horizontale Machinaal bewerkende Centra van MDH,Dubbele Pallet Horizontale CNC Machine |
||
Productbeschrijving
High Speed China MDH50PS dubbele pallets Horizontaal bewerkingscentrum Zwaar werk
Productkenmerken
- De MDH-serie is een ideaal CNC-horizontaal bewerkingscentrum voor de productie van doosvormige en speciaal gevormde werkstukken in de automobiel-, scheepsbouw-, motor- en algemene productiesector.
- Deze machine is een product met hoge prestaties, hoge betrouwbaarheid en hoge precisie, met een compacte structuur en een snelle reactie.
- Het spindelontwerp maakt het bijzonder geschikt voor het snijden met een hoog vermogen en het uitstekende kogelschroef- en spindelkoelsysteem bieden uitstekende mogelijkheden voor flexibele productie.
- met een vermogen van meer dan 50 W;
- Compacte configuratie en ongeëvenaarde stijfheid;
- Hoogsnelheidsluchtverkeersleiding;
- een snelheid van meer dan 50 km/h;
- hebben een CE-certificaat;
- nationale producten die vrij zijn van inspectie;
Configuraties
| Standaardconfiguraties | Facultatieve configuraties |
|---|---|
| • Tweeversnellingsspindel van de interne transmissie | •BRT CNC draaitafel |
| • Schroefhol koelsysteem | • Spraykoeling |
| •Automatisch gereedschapssysteem | •Hoogdrukkoelingseenheid |
| • Schroefchipconveyor (beide zijden) | • Spindel koelapparaat |
| •Automatisch smeersysteem (spindel) | •Elektrische thermostatische bedieningsinrichting |
| • Rigid taping | • Liftchipconveyor |
| •Elektrische kastenwarmtewisselaar | •Grattenregelaar |
| • Spindel koelapparaat | •M30 Automatische uitschakeling |
| •gesloten beschermende hoes | |
| • RS-232 gegevenstransmissie systeem |
Belangrijkste technische parameters
| Productmodel | Eenheid | MDH40P | MDH50PS |
|---|---|---|---|
| Grootte van de werktafel (L*W) | mm | 400X400 | 500X500 |
| Paletnummer | 2 | ||
| Tabeltype | IT Opt:BRT | ||
| Indexering van tabellen | IT (1° X360°) BRT (0,001° X360°) | ||
| Indexatietijd van de tabel | S | 1.9 ((90°) | |
| Tijd voor het vervangen van pallets | S | 5 | |
| Max. tafelbelasting | Kilo's | 400 | |
| Vervoer op de as X/Y/Z | mm | 630/620/710 | |
| X/Y/Z As leidingsweg type | Lineaire rollenleiding | ||
| Afstand van tafeloppervlak tot spindelcentrum | mm | 80-700 | |
| Afstand van spindel neus tot tafel | mm | 150-860 | |
| Snel doortrekken van de as X/Y/Z | m/min | 60 | |
| Snijding van de voersnelheid | 1-40000 | ||
| Spindelconic | Nr. 40 (7:24) | ||
| Maximaal spindelvermogen | rpm | 10000 (direct-drive) Opt:12000 ((Direct-Drive) | |
| Spindelmotorvermogen (Volgend/30 min) | kw | 10000 t/min:7.5/11 12000 t/min:7.5/11 | |
| Capaciteit van het gereedschapsmagazin | T | 40 ((Opt:60/80/120) | |
| Typ van gereedschapsstaaf | BT2vrijwilligerswerk | ||
| Max. lengte van het gereedschap | mm | 350 | |
| Max. gewicht van het gereedschap | Kilo's | 8 | |
| Max. werktuigdiameter (w/naastgelegen werktuig) | mm | Ø82(Ø150) | |
| Tijd voor het vervangen van gereedschap ((T-T) | 1.2 | ||
| X/Y/Z-aspositiegewogenheid | 0.008 | ||
| X/Y/Z-as herhaalbaarheid nauwkeurigheid | 0.005 | ||
| CNC-controller | FANUC 3i | ||
| Afmetingen van de machine ((LXWXH) | mm | 5952X2522X2771 | 5952X2522X2771 |
| Gewicht van de machine | Kilo's | 8000 | 8000 |
Veelgestelde vragen
1. wat is onderdeelmateriaal?
Zowel het aluminium, staal, roestvrij staal, gietijzer, superlegering, hard materiaal, enz.
2Wat is de verwerking?
De CNC-machine tools van mijn bedrijf, verschillende modellen hebben verschillende kenmerken, neem contact met mij op voor gedetailleerde informatie.
3Hoe kies je de besifit voor je machine?
Als u een speciaal verzoek hebt voor de machine-gereedschapsconfiguratie, en het budget beperkt is, kunnen wij ook volgens uw behoefte de configuratie veranderen.
Geef ons dus uw bewerkingsschets, wij ontwerpen graag een specifieke procesoplossing voor u en raden u een passend CNC-machinemodel aan.
4Accepteert uw bedrijf een aangepast aanbod?
Ons bedrijf richt zich op het onderzoek en de productie van modulaire CNC-machines. We hebben een zeer rijke ervaring en een sterke machine tool onderzoek en ontwikkeling vermogen.We zijn zeer bereid om u op maat gemaakte zeer efficiënte apparatuur te bieden zolang u een bepaalde hoeveelheid behoeften.
5Bevestig de aankoop.
FOB CFR of CIF, LCL of FCL.
Betalingsvoorwaarden: T/T of LC of andere manieren om contact met ons op te nemen.
Pakket: laagwerk.
Leveringstermijn: binnen 30-45 werkdagen na de aanbetaling (de werkelijke levertijd is afhankelijk van de daadwerkelijke bestelling).
6.Tips en andere
Garantieperiode: één jaar.
Indien de buitenverpakking beschadigd is, er een lek ontstaat en de goederen beschadigd zijn;
Controleer de verpakkingslijst, de productliteratuur en de garantie kaarten of zij onberispelijk zijn;
Controleer de inhoud van de verpakkingslijst, de producthoeveelheid, of het consistent is, en de toebehoren;
Werktuigmachine details als ze normaal zijn, als ze het spoor van vervanging en onderhoud hebben, als ze andere effecten hebben op het gebruik van het probleem.
Als dit gebeurt, neem foto's en neem onmiddellijk contact met ons op.
