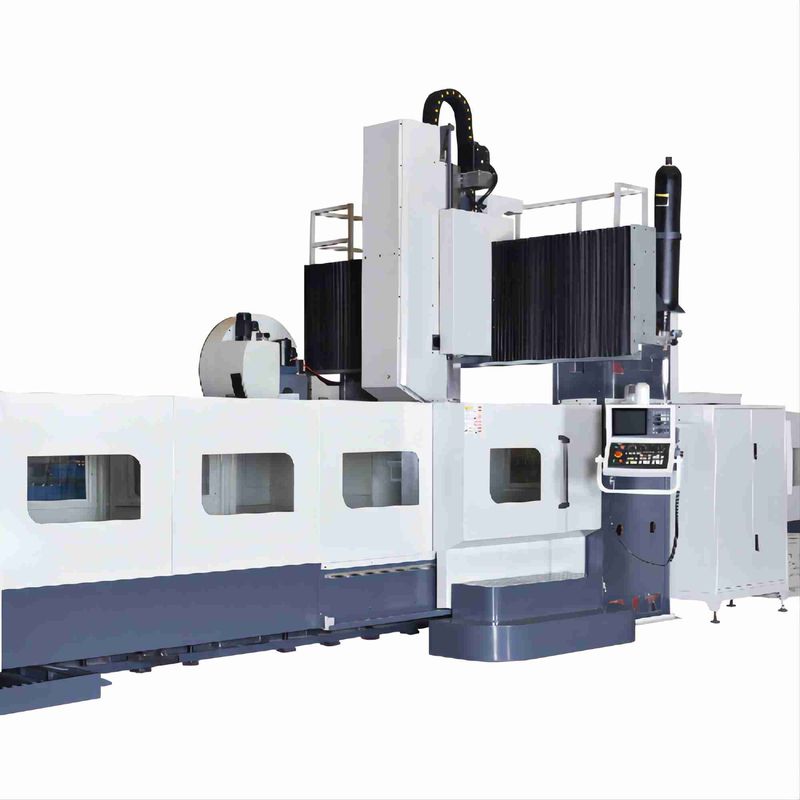

Brugtype Dubbel Kolom Machinaal bewerkend Centrum Symmetrische DCMC Sp2540f
Productgegevens
| Productnaam: | Dubbel de kolom machinaal bewerkend centrum van SP2540F DCMC | Worktablegrootte: | 4000x2500mm |
|---|---|---|---|
| Longitudinale reis X as: | 4200mm | Dwarsreisy as: | 2900mm |
| Verticale reisz as: | 1000mm | Max.Load lager van worktable: | 16000kg |
| Max.Spindle snelheid: | 6000rpm | Afstand tussen twee kolommen: | 3000mm |
| Afstand van lijstoppervlakte aan asneus: | 2501250mm | T groefgrootte: | 11*28*200mm |
| Markeren |
Machinaal bewerkende Centrum van de brug het Dubbele Kolom,Symmetrisch Dubbel Kolom Machinaal bewerkend Centrum,Symmetrisch Brugtype Machinaal bewerkend Centrum |
||
Productbeschrijving
HET HOGE MACHINAAL BEWERKENDE CENTRUM VAN DE STARHEIDSsp2540f DCMC DUBBELE KOLOM
Productvertoning
SP2540F erft het brug machinaal bewerkende centrum de voordelen van de traditionele van het de basiskader van de brugwerktuigmachine sterke starheid, symmetrische structuur, sterke stabiliteit etc., en introduceert geavanceerd dynamisch stijf ontwerpconcept om het ontwerp van bewegende delen te optimaliseren.
De grote afgietsels zoals worktable, het bed, de kolom, de straal en de ram van het brug machinaal bewerkende centrum SP2540F worden gemaakt van het gietijzer van uitstekende kwaliteit. De binnenholte van het afgietsel is een de regelingsstructuur van de honingraatsamenstelling. Het ontwerp is geavanceerd. Iedereen wordt behandeld met het verouderen om overblijvende interne spanning te elimineren en de materiële stal te maken. Verzeker de stabiliteit van het werkstuk machinaal bewerkend nauwkeurigheid en het leven van de werktuigmachine. De brug is samengesteld uit een dwarsstraal en twee posten, die in drie types verdeeld zijn: vaste dwarsstraal, vaste dwarsstraal door blok te plaatsen en in het wilde weg opgeheven en verminderd.
SP2540F brug het machinaal bewerken de algemene lay-out van de centrumwerktuigmachine voor vaste straal vaste die het kaderstructuur van de kolombrug, hoofdzakelijk uit bed, lijst, kolom, straal, zadel, ram, hydraulisch systeem, smeringssysteem, het koelen en filtratiesysteem, het apparaat van de spaanderverwijdering, cantilever werkend paneel en de elektronische componenten van het controlesysteem wordt samengesteld. Het bed wordt en worktable gemaakt van gietijzer en harszand met hoge weerstand. X de asgids keurt de op zwaar werk berekende structuur van de gidssteun goed, worden de positie en het aantal van hoog-draagt diablok redelijk geschikt op elke rol lineaire gids volgens mechanisch principe, zodat de werktuigmachine hoge starheid en stabiele nauwkeurigheid op lange termijn kan krijgen.
Standaardtoebehoren
dubbele schroeftype spaandertransportbanden, één kettingstype spaandertransportband
de koeler van de asolie, de schuimspaan van de schijfolie, vrij mainlenancereductiemiddel van 10years
voetrem, Ladder
Hoofd Technische Parameters
| Punt | Eenheid | SP2260F | SP2540F |
| X asreis | mm | 6200 | 4200 |
| Y asreis | mm | 2250 | 2900 |
| Z asreis | mm | 1000 | 1000 |
| Afstand van lijstoppervlakte aan asneus |
mm | 250-1250 | 250-1250 |
| Afstand van lijstoppervlakte aan grond |
mm | 795 | 855 |
| Afstand tussen twee kolommen | mm | 2400 | 3000 |
| Worktablelengte | mm | 6000 | 4000 |
| Worktablebreedte | mm | 2000 | 2500 |
| Max. ladingslager van lijst | kg | 14000 | 16000 |
| T groefgrootte | mm | 11*22*160 | 11*28*200 |
| Vierkante ramsgrootte | mm | 400x400 | 400x400 |
| Hoofdmotormacht | kW | 30/37 | 30/37 |
| Assnelheid | t/min | 6000 | 6000 |
| Astorsie | NM | 1000 | 1000 |
| Asversmalling | # | 50 | 50 |
| Hulpmiddel het vastklemmen kracht | kgf | 1800±10% | 1800±10% |
| Snelle voersnelheid (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Machinegewicht | T | 40 | 38 |
Producthoogtepunten
HET HOGE MACHINAAL BEWERKENDE CENTRUM VAN DE STARHEIDSsp2540f DCMC DUBBELE KOLOM Productvertoning SP2540F erft het brug machinaal bewerkende centrum de voordelen van de traditionele van het de basiskader van de brugwerktuigmachine sterke starheid, symmetrische structuur, sterke stabiliteit etc., en ...
