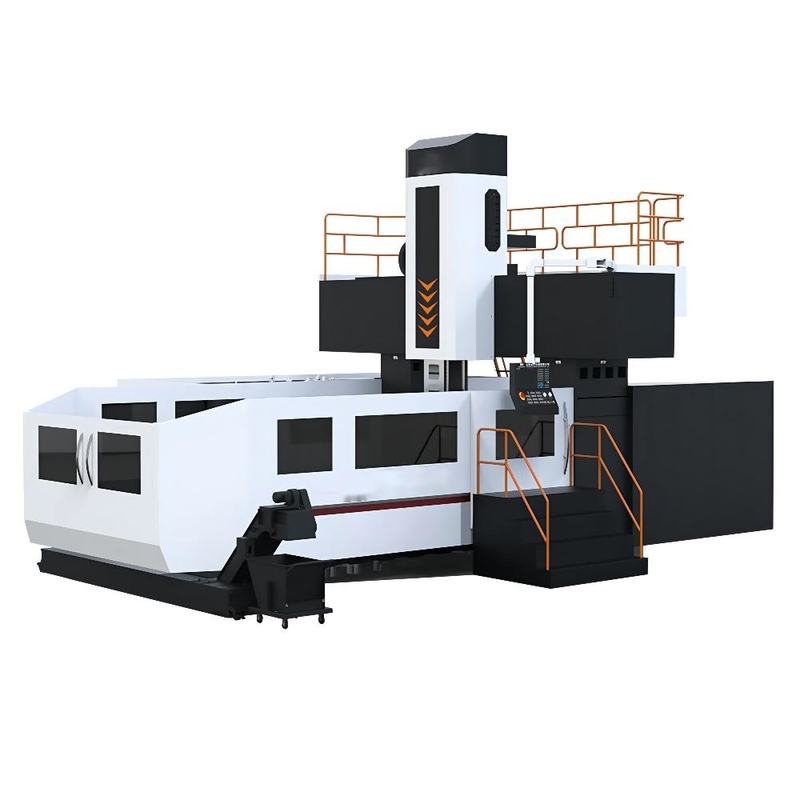

SP2260F brugtype Verticaal het Machinaal bewerken Centrum Zwaar Knipsel DCMC
Productgegevens
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| Markeren |
DCMC-Brugtype Verticaal Machinaal bewerkend Centrum,Zwaar Scherp Brugtype Verticaal Machinaal bewerkend Centrum |
||
Productbeschrijving
SP2260F Gantry bewerkingscentrum erft de voordelen van sterke stijfheid, symmetrische structuur en sterke stabiliteit van de traditionele gantry machine tool basis frame,en introduceert een geavanceerd dynamisch stijf ontwerpconcept om het ontwerp van bewegende onderdelen te optimaliserenDe machine heeft een hoog koppel en goede snelle reactie, geschikt voor automobiel, malen, ruimtevaart, hardware en andere mechanische verwerkingsvelden.
Het portierbewerkingscentrum SP2260F verwijst naar het bewerkingscentrum met de spindel-as en de werktafel loodrecht daarop.zaden en andere onderdelenDe beugel is onderverdeeld in vaste balken, bewegende balken en bewegende kolommen.
SP2260F Gantry machining center machine tool overall layout for fixed beam fixed column gantry frame structure, hoofdzakelijk samengesteld uit bed, werkbank, kolom, balk, zadel, ram, hydraulisch systeem,smeersysteem, koelsysteem en filtratiesysteem, chipverwijderingsapparaat, kantilever bedieningspaneel en elektronische besturingssysteemcomponenten.De hoofdmotor is verbonden met de hoofdas door middel van een hoge stijfheid koppeling. De hoofdas is gemaakt van hoogwaardig legeringsstaal, koolstof en stikstof afzuigen. De lagers van de hoofdas selecteert geïmporteerde hoge precisie spindellagers,met een vermogen van meer dan 10 W,.
- met een vermogen van niet meer dan 50 W
- Spindelolie koeler, schijfolie skimmer, 10 jaar gratis
- Voetrem, ladder
| Artikel 1 | Eenheid | SP2260F | SP2540F |
|---|---|---|---|
| X-asverkeer | mm | 6200 | 4200 |
| Y-asreizen | mm | 2250 | 2900 |
| Z-asreizen | mm | 1000 | 1000 |
| Afstand van tafeloppervlak tot spindelneus | mm | 250-1250 | 250-1250 |
| Afstand van tafeloppervlak tot grond | mm | 795 | 855 |
| Afstand tussen twee kolommen | mm | 2400 | 3000 |
| Werktafellengte | mm | 6000 | 4000 |
| Breedte van de werktafel | mm | 2000 | 2500 |
| Max. laadlagers van tafel | kg | 14000 | 16000 |
| T-grootte slot | mm | 11*22*160 | 11*28*200 |
| Vierkant ramgrootte | mm | 400x400 | 400x400 |
| Hoofdmotorvermogen | kw | 30/37 | 30/37 |
| Spindel snelheid | rpm | 6000 | 6000 |
| Spindelkoppel | Nm | 1000 | 1000 |
| Spindelconic | # | 50 | 50 |
| Klemkracht van het gereedschap | kgf | 1800 ± 10% | 1800 ± 10% |
| Snel voedingssnelheid ((X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Gewicht van de machine | T | 40 | 38 |
Producthoogtepunten
