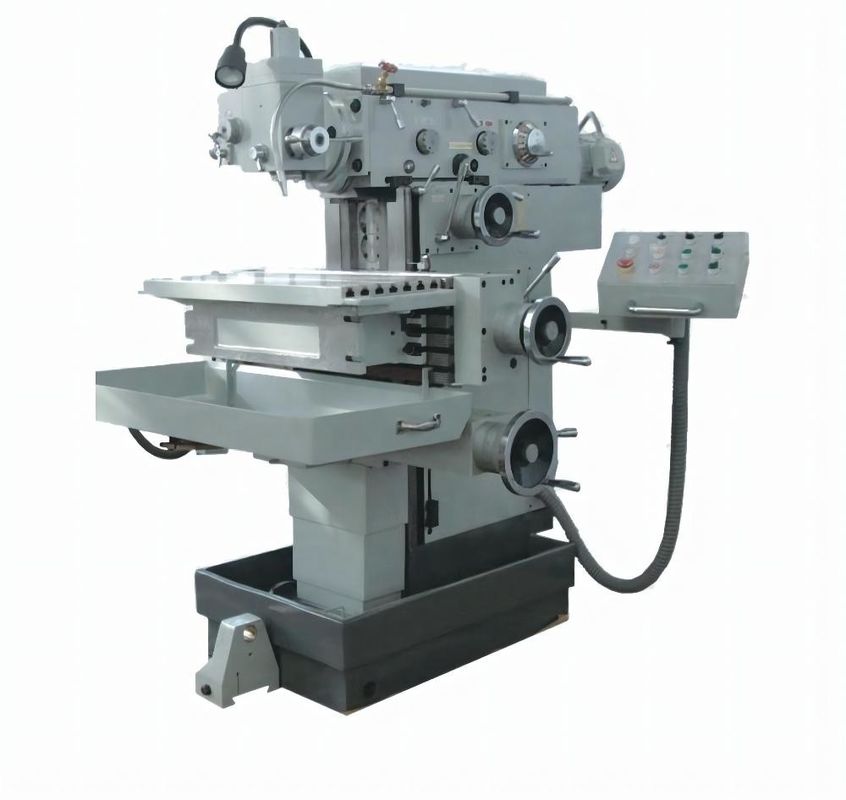

Roterend Hoofdram turning and milling machine-Knietype Universele X6242
Productgegevens
| Productnaam: | X6242 universele roterende hoofd knie-type malenmachine | Worktablegrootte: | 420x1800mm |
|---|---|---|---|
| T groeven (N×W×D): | 3×18×90 mm | Max. ladingslager van worktable: | 800 kg |
| Longitudinale reis (Handboek/Macht) X: | 1200/1180 mm | Dwarsreis (Handboek/Macht) Y: | 360/350 mm |
| verticale reis (Handboek/Macht) Z: | 470/450 mm | Hoofdmotormacht: | 11 kW |
| De verticale macht van de malen hoofdmotor: | 3Kw | Machineafmeting: | 2522×2262×2210mm |
| Markeren |
Roterende Hoofd het Draaien en Malenmachine,Universele het Draaien en Malenmachine,X6242 Ram Milling Machine |
||
Productbeschrijving
X6242 universele roterende hoofd van het knie-type rams het draaien en malen machine voor verkoop
Productpresentatie
X6242 wordt de universele roterende hoofd knie-type malenmachine gebaseerd op X6142 met een toevoeging van overarmversnellingsbak en drived door een afzonderlijke motor om de prestaties van machine te verbeteren. Aangezien een universele malenmachine met basisfunctie van malenmachine en het met een universeel roterend malenhoofd op overarm kan worden geïnstalleerd om als verticale malenmachine te werken. De askoker kan zich omhoog bewegen & aan samengewerkt met worktable beweging en ook het boren verslaan, onttrekkend en klaar zijn met het boring van zelfs boor geneigd gat. Twee assen zijn drived afzonderlijk & gesloten inter.
Productconfiguratie
| Hoofdspecifictions |
Eenheid |
X6232B | X6242 |
| Worktablegrootte | mm | 320×1320 | 420×1800 |
| T groeven (N×W×D) | mm | 3×18×80 | 3×18×90 |
| Max. ladingslager van worktable | Kg | 500 | 800 |
|
Longitudinale reis (Handboek/Macht) X |
mm | 800/780 | 1200/1180 |
| Dwarsreis (Handmacht) Y | mm | 300/280 | 360/350 |
|
verticale reis (Handboek/Macht) Z |
mm | 410/400 | 470/450 |
| Max.rotary hoek van worktable | ±45° | ±45° | |
|
Horizontaal malen asversmalling |
7:24: 00/ISO50# | 7:24: 00/ISO50# | |
|
Horizontaal malen de diameter van het asgat |
mm | Φ29 | Ø29 |
| Afstand van het horizontale gezicht van de malenas aan worktable |
mm |
30 ~ 440 |
30 ~ 500 |
| Afstand van het horizontale centrum van de malenas aan wapen |
mm |
155 |
201 |
| De horizontale dragende diameter van de malenas |
mm |
Ф100 |
Ф100 |
|
Verticaal malen de diameter van het asgat |
7:24 /ISO40# | 7:24 /ISO40# | |
|
Verticaal malen asversmalling |
mm | Ф20 | Ф20 |
| Afstand van verticaal asgezicht aan horizontaal ascentrum |
mm |
15 ~ 95 |
60 ~ 140 |
| Verticale as dragende diameter | mm | Ф95 | Ф95 |
| Afstand van verticale asbeweging | mm | 80 | 80 |
| Roterende hoek van universeel malenhoofd | 360° | 360° |
| De horizontale stappen van de assnelheid | stappen | 18 | 18 |
| De horizontale waaier van de assnelheid | t/min | 30 ~ 1500 | 30 ~ 1500 |
| De verticale stappen van de assnelheid | stappen | 12 | 12 |
|
Verticale assnelheid waaier |
t/min | 52 ~ 1400 | 52 ~ 1400 |
| De stappen van de voersnelheid | stappen | 18 | 18 |
| De waaier van de voersnelheid: Longitudinaal X | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Dwarsy | mm/min | 15 ~ 750 | 22 ~ 1100 |
| Verticaal Z | mm/min | 5.7 ~ 280 | 8.3 ~ 410 |
| De snelle waaier van de voersnelheid: Longitudinaal X | mm/min | 2250 | 2400 |
| Dwarsy | mm/min | 2250 | 2400 |
| Verticaal Z | mm/min | 844 | 900 |
| Hoofdmotormacht | KW | 7.5 | 11 |
| Hoofdmotor roterende snelheid | t/min | 960 | 960 |
| De macht van de voermotor | KW | 1.5 | 3 |
|
Voermotor het roteren snelheid |
t/min | 960 | 1420 |
| De macht van de koelmiddelenpomp | KW | 0,12 | 0,12 |
|
Koelmiddelenpomp het roteren snelheid |
L/min. | 2760 | 2760 |
| De verticale macht van de malen hoofdmotor | KW | 3 | 3 |
| Verticale malen hoofd roterende snelheid | t/min | 1420 | 1420 |
| Machineafmeting | mm |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Machinegewicht | Kg | 3500 | 5300 |
Product verpakking
