Plaats van herkomst:
China
Merknaam:
HD M&E
Certificering:
ISO certification
Modelnummer:
X5032B
Video

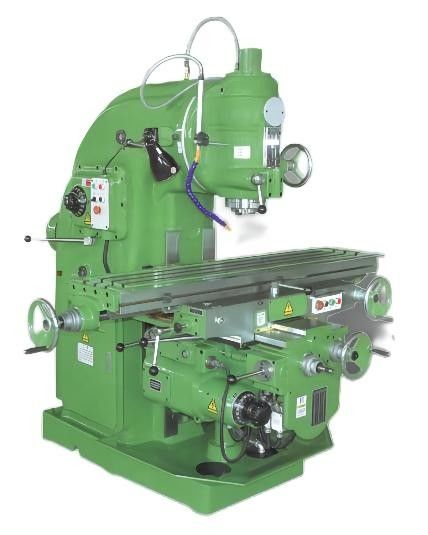

X5032B de verticale van de knie-type machine van het het metaalmalen malenmachine universele
Productpresentatie
X5032B de verticale knie-type malenmachine is een algemeen doelmachine die in brede waaier kan worden gebruikt. Opgezet met gezicht, cilindrisch, kant, schuine rand en gevormde malensnijders, is de machine geschikt om verschillende het werkstukken te verwerken. Uitgerust met facultatieve toebehoren, zoals roterend lijst en het verdelen hoofd, kan de machine op veelzijdige verwerking van toepassing zijn. Het is een ideale werktuigmachine om proces machinaal te bewerken, maintenance& toolmaking.
Hoofdlijnen:
1. Worktable kan ±45° roteren, die ook autovoer & snel voer in 3 richtingen kan.
2. Het verticale malenhoofd is individuele delen die koker zich kunnen verticaal door handvatwiel op rechterkant bewegen vastprikken.
3. De assnelheid wordt gecontroleerd door enig stuur met 20 stappen.
4. Het voeden van versnellingsbak is geïnstalleerd op linkerzijde van worktable basis, met terug het voeden van motor op om 15 stappensnelheid te krijgen.
5. Het voeden van de doos van de snelheidsverrichting wordt gehangen rechts van worktable, die symmetrisch is aan het voeden van versnellingsbak, het maakt verschillende beweging van worktable.
6. De hoofdleibanen van machine zijn rechthoekig type met slijtvaste maatregelen om hoge nauwkeurigheid te houden.
7. Met hoge asmacht & brede snelheidswaaier, kan de machine hoge snelheidsmalen met harde legeringshulpmiddelen doen.
8. De machine kan het op zwaar werk berekende machinaal bewerken met goede starheid doen.
9. Geïnstalleerd met volledig het koelen & smeringssysteem.
Productconfiguratie
| Hoofdspecifictions | Eenheid | X5025B | X5032B |
| Worktablegrootte | mm | 250×1100 | 320×1320 |
| T groeven (N×W×D) | mm | 3×14×63 | 3×18×80 |
| Max. ladingslager van worktable | Kg | 250 | 500 |
| Longitudinale reis (Handboek/Macht) X | mm | 720 | 800/780 |
| Dwarsreis (Handboek/Macht) Y | mm | 270 | 300/280 |
| verticale reis (Handboek/Macht) Z | mm | 410 | 410/400 |
| Max.rotary hoek van verticaal malenhoofd | ±45° | ±45° | |
| Asdiameter | mm | Ф22, Ф27 | Ф32 Ф40 |
| Afstand van ascentrum aan verticale gidsmanier | mm | 290 | 380 |
| Afstand van worktable centrum aan verticale gidsmanier | mm | 160-430 | 235 ~ 535 |
| Afstand van asneus aan worktable oppervlakte | mm | 60 ~ 470 | 60 ~ 460 |
| De versmalling van het asgat | 7:24 nr: 40 | 7:24 No.50 | |
| De reis van de asschacht | mm | / | 75 |
| De stappen van de assnelheid | stappen | 12 | 18 |
| De waaier van de assnelheid | r/min | 35 ~ 1600 | 30 ~ 1500 |
| De stappen van de voersnelheid | stappen | 12 | 18 |
|
De waaier van de voersnelheid (X/Y/Z) |
mm min |
12 ~ 560 12 ~ 560 5 ~ 226 |
15 ~ 750 15 ~ 750 5.7 ~ 280 |
| De snelle waaier van de voersnelheid (X/Y/Z) |
mm min |
1780/1780/720 | 2250/2250/844 |
| Hoofdmotormacht | KW | 4 | 7.5 |
| De macht van de voermotor | KW | 0,75 | 1.5 |
| Machineafmeting | mm | 1670/1350/1800 | 2307/1707/2096 |
| Pakketdimensie | mm | 1660/1570/2180 | 2200/1770/2270 |
| Machinegewicht | Kg | 1800 | 3200 |
| Voltagefrequentie | V/Hz | 380/50 | 380/50 |
FAQ
1. Wat is uw minimumordehoeveelheid en garantie?
A: MOQ is één reeks, en de garantie is één jaar.
2.What CNC het systeem u gebruikt?
A: FANUC, SIEMENS, MISTSUBISHI, LNC, SYNETC, GSK, ENZ. Het hangt van uw keus af.
3.When is de levertijd?
A: Conventionele Machines, zullen wij levering binnen 30-45 werkdagen na ontvingen toen uw storting, als sommige speciale machines één of andere longer.we dienovereenkomstig zullen geven u het antwoord zullen zijn.
4.How kan ik de meest geschikte machines kiezen?
A: Gelieve te laten ons uw het machinaal bewerken vraag of machinegrootte kennen, kunnen wij het beste model voor u kiezen, of u kunt het nauwkeurige model door zich kiezen. U kunt ons producten het trekken ook verzenden, zullen wij de meest geschikte machines voor u kiezen.
5. Wat is uw handelstermijnen?
A: FOB, zijn CFR, CIF of anderen termijnen aanvaardbaar allen.
6. Wat is de betalingstermijnen?
A: T/T, de aanvankelijke betaling van 30% wanneer orde, 70%-saldobetaling vóór verzending;
Onherroepelijke LC bij gezicht.
