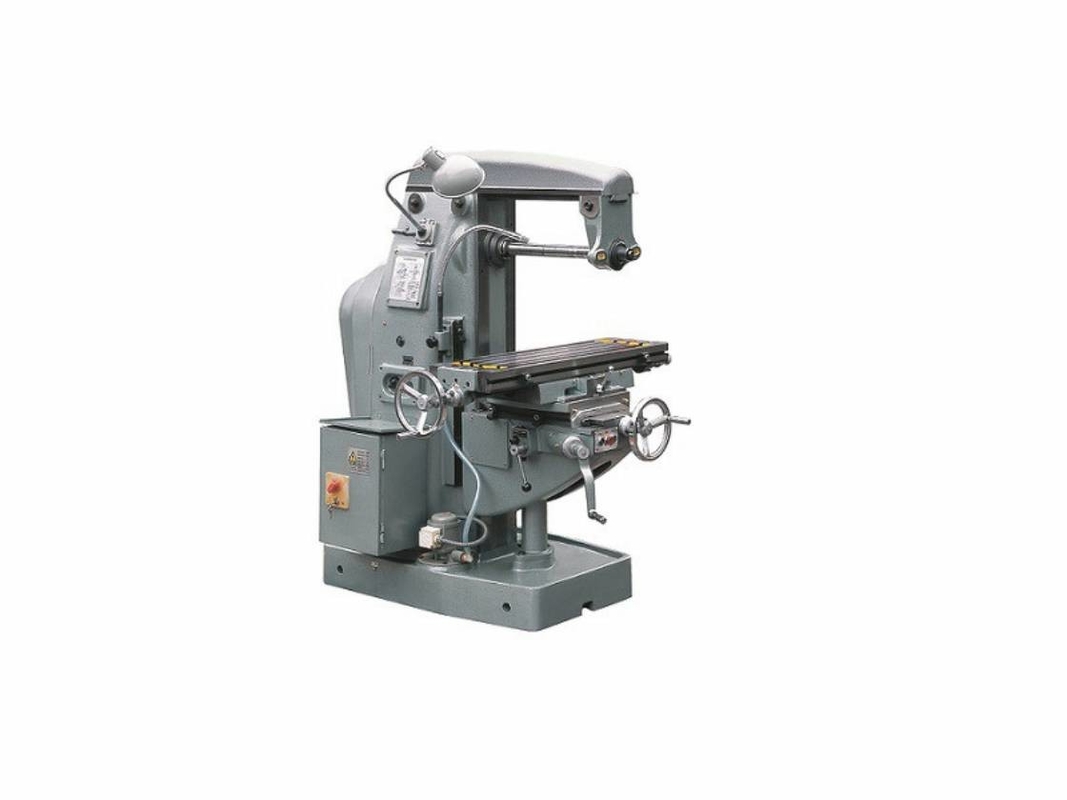

Universal Tool Milling Machine 2.4Kw Knee type metaal snijmachine
Productgegevens
| Naam van het product: | 57-3D universele kniefreesmachine | werktafelgrootte: | 250 x 900 mm |
|---|---|---|---|
| T-slots ((N×W×D): | 3 × 14 × 54 mm | Max. draagkracht van de werktafel: | 200 kg |
| Langeafstand (handmatig/kracht) X: | 480 mm | Verplaatsing (handmatig/vermogen) Y: | 165 mm |
| Verticale verplaatsing (handmatig/vermogen) Z: | 300 mm | Hoofdmotorvermogen: | 2/2.4 kW |
| Machina dimensie: | 1400 × 1330 × 1478 mm | Gewicht van de machine: | 1100kg |
| Markeren |
universele gereedschapsfreesmachine,Knie-type universele gereedschapsfreesmachine,2Metalen snijmachine van.4 kW |
||
Productbeschrijving
Vervaardiging uit produkten van de posten 8521 tot en met 8528
Productpresentatie
57-3D universele knietype freesmachine is een machine voor algemeen gebruik die kan worden gebruikt in een breed scala.de machine is geschikt voor platte verwerkingDe machine is uitgerust met optionele toebehoren, zoals verticale freeskop en splitskop, en kan voor veelzijdige bewerkingen worden gebruikt..Met een hoge stijfheid, nauwkeurigheid en efficiëntie.
De werktafel kan ±45° worden gedraaid en kan worden gebruikt voor automatische en snelle voeding.
De geharde en geaarde schuifwijze zorgt voor een hoge nauwkeurigheid.
Met een hoog motorvermogen en een breed snelheidsbereik past de machine zich aan bij het gebruik van harde legeringssnijmachines.
Compleet koelmiddel en smeersysteem.
DRO-uitrusting is optioneel.
Productconfiguratie
| Posten | Eenheid | 57-3D | X6130C | X6132B |
| Grootte van de werktafel | mm | 250x900 | 300x1250 | 320x1320 |
| T-slots (N×W×D) | mm | 3x14x54 | 3x14x63 | 3 × 18 × 80 |
| Max. draagkracht van de werktafel | Kilo's | 200 | 250 | 500 |
| Langeafstand (handmatig/kracht) X | mm | 480 | 800 | 800/780 |
| Verplaatsing (handmatig/vermogen) Y | mm | 165 | 235 | 300/280 |
| Verticale verplaatsing (handmatig/vermogen) Z | mm | 300 | 440 | 410/400 |
| Max. draaihoek van de werktafel | ± 45° | ± 45° | ± 45° | |
| De diameter van de scheepsvorming | mm | Φ22 Ø27 | Φ22 Ø27 | Φ22 Φ27 Φ32 |
| Afstand van het spindelcentrum tot de arm | mm | 160 | 162 | 155 |
| Afstand van het midden van de tafel tot de verticale leidwijze | mm | 205-370 | 190 tot en met 420 | 235 tot en met 535 |
| Afstand van spindelcentrum tot werktafeloppervlak | mm | 60 tot en met 360 | 30 tot en met 470 | 40 tot en met 440 |
| Spindelgatconic | - Ik ben niet van plan. | 7Nee.40 | 7Nee.50 | |
| Spindel snelheidsstappen | stappen | 12 | 12 | 18 |
| Spindelversnellingsbereik | r/min | 32-1250 | 35 tot en met 1600 | 30 tot en met 1500 |
| Voersnelheidsstappen | stappen | 12 | 12 | 18 |
| Versnellingsbereik (X/Y/Z) | mm/min | 5.6 ¢ 181 11.3 366 4.5 ¢ 146.2 |
15 ¢ 800 15 ¢ 800 6 ¢ 270 |
15 ¢ 750 15 ¢ 750 5.7 ¢ 280 |
| Versnellingssnelheidsbereik (X/Y/Z) | mm/min | / | 2100/2100/880 | 2250/2250/844 |
| Hoofdmotorvermogen | Kw | Twee en een half.4 | 4 | 7.5 |
| Motorvermogen | Kw | / | 0.75 | 1.5 |
| Afmetingen van de machine | mm | 1400/1330/1478 | 1650/1540/1720 | 2327/1792/1720 |
| Afmetingen van de verpakking | mm | 1330/1430/1930 | 1650/1570/2160 | 2200/1780/2120 |
| Gewicht van de machine | kg | 1100 | 1750 | 2850 |
| Spanning/Frequentie | V/Hz | 380/50 | 380/50 | 380/50 |
Producthoogtepunten
