Plaats van herkomst:
China
Merknaam:
HD M&E
Certificering:
ISO certification
Modelnummer:
XK6042
Video

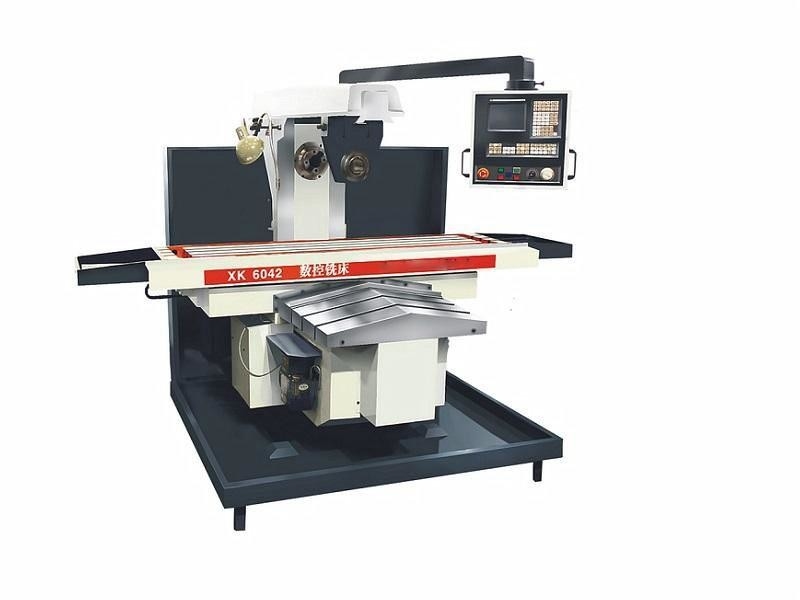

Hoge Precisie van de knie-Type het MALENmachine Malenmachine XK6042 CNC
Productpresentatie
Deze machine is een CNC horizontale knie-Type malenmachine met hoge structurele starheid en nauwkeurige stabiliteit. Uitgerust met een krachtig CNC systeem, kan het het gecoördineerde voer van de coördinaten van X realiseren, van Y en z-. De werktuigmachine heeft volledige functies, hoge graad van automatisering, eenvoudige verrichting en betrouwbare prestaties.
Deze werktuigmachine is geschikt voor single-piece en massaproduktie van diverse delen met complexe vormen en hoge precisievereisten, zoals nokken, prototypen, het profileren, boogvormige groeven, enz. Het wordt wijd gebruikt in diverse industrieën van het machinaal bewerken.
Productconfiguratie
| Punt | Eenheid | XK6045 | XK6042 |
| Worktablegrootte | mm | 450×1800 | 420×1800 |
| T groef (N×W×D) | mm | 5×18×80 | 3×18×100 |
| Max. ladingslager van worktable | Kg | 750 | 750 |
| Longitudianlreis van worktable (X-as) | mm | 1100 | 1100 |
| Dwarsreis van worktable (Y-as) |
mm | 350 | 400 |
| Verticale reis van worktable (Z-as) |
mm | 375 | 375 |
| De versmalling van het asgat | 7:24 No.50 | 7:24 No.50 | |
| Asdiameter | mm | Φ50 | Φ50 |
| Max. reis van de asschacht | mm | / | / |
| Afstand van aseind aan worktable oppervlakte | mm | 95 ~ 465 | 125 ~ 500 |
| (ascentrum) | (ascentrum) | ||
| Afstand van verticale leibaan aan ascentrum | mm | / | / |
| Afstand van verticale leibaan aan worktalbecentrum | mm | 304 ~ 654 | 350 ~ 750 |
| Afstand van as centrum aan wapen |
mm | 182 | 200 |
| De stappen van de assnelheid | strps | 20 | 18 |
| De waaier van de assnelheid | r/min | 18 ~ 1400 | 30 ~ 1500 |
| Hoofdmotormacht | KW | 11 | 11 |
| Hoofdmotor roterende snelheid | r/min | 1460 | 960 |
| De waaier van de voersnelheid: Longitudinale X/Y/Z |
mm/min | 5 ~ 2000 | 5 ~ 2000 |
| mm/min | 5 ~ 2000 | 5 ~ 2000 | |
| mm/min | 5 ~ 1000 | 5 ~ 1000 | |
| De snelle waaier van de voersnelheid: Longitudinaal X | mm/min | 4000 | 4000 |
| Dwarsy | mm/min | 3000 | 3000 |
| Verticaal Z | mm/min | 2000 | 2000 |
| Het plaatsen nauwkeurigheid | mm | 0.025/300 | 0.025/300 |
| Het van plaats veranderen van nauwkeurigheid | mm | 0,015 | 0,015 |
| Machineafmeting | mm | 2250×2260×2047 | 2500×2600×2047 |
| Machinegewicht | Kg | 5500 | 5100 |
