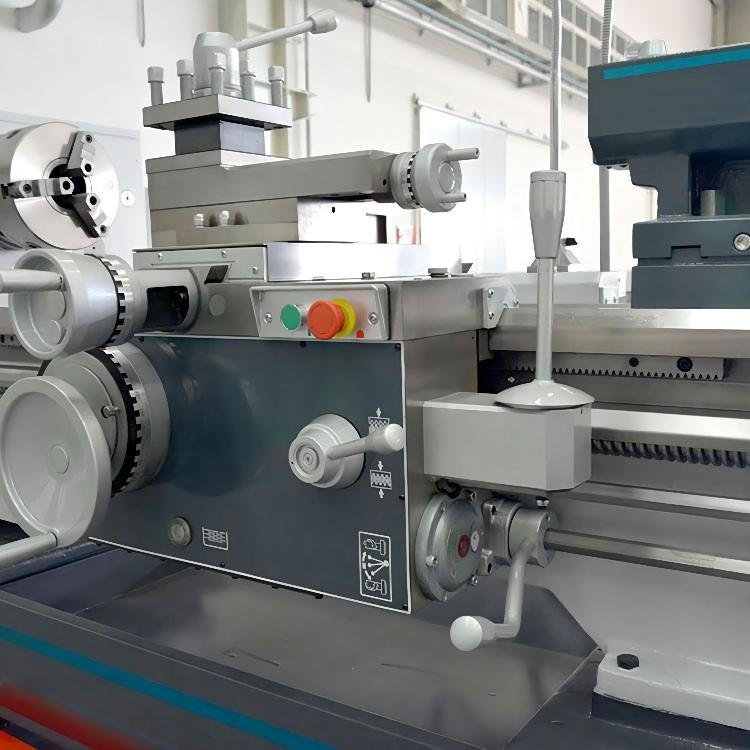

26 - 1700 t/min-Metaal het Draaien Draaibankmachine CDS6166C CDS6266C voor het Metaalwerk
Productgegevens
| Productnaam: | CDS6166C/CDS6266C horizontale draaibankmachine | Max. schommelingsdiameter over bed: | Ø660mm |
|---|---|---|---|
| Max.swing diameter over dwarsdia: | Ø440mm | Max.swing diameter in hiaat: | —/Ø870mm |
| Max. werkstuklengte: | 750/1000/1500/2000/3000mm | Max. scherpe lengte: | 700/950/1450/1950/2950mm |
| De as droeg: | Ø105 (Toelaatbare bar diameter≤Ø103) mm | De waaiers van de assnelheid: | 26-1700 (16 snelheden) t/min |
| De macht van de asmotor: | 7.5 (10 HP) kW | Diameter van losse kopschacht: | Ø75mm |
| Markeren |
1700 T/min-Metaal Draaiende Draaibank,CDS6166C metaal Draaiende Draaibank,CDS6266C draaibankmachine voor het Metaalwerk |
||
Productbeschrijving
CDS6166C/CDS6266C-draaibanken voor verkoopdraaibanken in China worden voor het Draaien van Metaal wordt gebruikt gemaakt dat
Productpresentatie
De CD-S reeksen gewone draaibanken keuren de populaire rechthoekige vliegtuigvorm, met brede voor en achterbenen goed. Het bed werd verhard en grond door oppervlakte met hoge frekwentie, en de hardheid was G50. Na hoge frequentie het doven en precisie het malen, kan de toestelprecisie rang bereiken 7.
De afmetingsprecisie van delen door deze machine worden verwerkt kan IT7-niveau bereiken, en de oppervlakteruwheid kan niveau bereiken dat 1,6.
Productconfiguratie
| Productmodel | EENHEID | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| specificatie | ||||||||
| Max. schommelingsdiameter over bed | mm | Ø500 | Ø560 | Ø660 | ||||
| Max.swing diameter over dwarsdia | mm | Ø290 | Ø350 | Ø440 | ||||
| Max.swing diameter in hiaat | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| Lengte in hiaat | mm | — | 280 | — | 280 | — | 280 | |
| Max. werkstuklengte | mm | 750/1000/1500/2000/3000 | ||||||
| Max. scherpe lengte | mm | 700/950/1450/1950/2950 | ||||||
| As | ||||||||
| asneus | D8 | |||||||
| De as droeg | mm | Ø105 (Toelaatbare bardiameter ≤Ø103) | ||||||
| Klemgrootte | mm | Ø315 | ||||||
| De versmalling van as droeg | 110 mm/1: 20 | |||||||
| Max.Spindletorsie | NM | 1100 | ||||||
| De waaiers van de assnelheid | t/min | 26-1700 (16 snelheden) | ||||||
| De hoogte van het ascentrum | mm | 250 | 280 | 325 | ||||
| De macht van de asmotor | kW | 7.5 (10 HP) | ||||||
| Losse kop | ||||||||
| Diameter van losse kopschacht | mm | Ø75 | ||||||
| Reis van losse kopschacht | mm | 150 | ||||||
| Versmalling van losse kopschacht | No.5 MT | |||||||
| Feeds&Threads (metrische schroef*inch schroef) | ||||||||
| Longitudinaal voer | 0.044-1.48 mm/rpm (45 Soorten) *0.044〜 0,148 in/rpm (45 Soorten) | |||||||
| Dwarsvoer | 0.022~0.74mm/rpm (45 Soorten) *0.031-0.092 in/rpm (45 Soorten) | |||||||
| Metrische draden | mm | 0.5-80 (73 Soorten*53 Soorten) | ||||||
| Modulaire draden | mm | 0.5-40 (45 Soorten*66 Soorten) | ||||||
| Duimdraden | TPI | 7/1680 (47 Soorten*47 Soorten) | ||||||
| Diametrale hoogtedraden | DP | 7/8~160 (47 Soorten*48 Soorten) | ||||||
| Hulpmiddelpost | ||||||||
| Max.tool steelgrootte | mm | 25X25 | ||||||
| Reis van hoogste dia | mm | 150 | ||||||
| machineafmetingen (L*W*H) |
mm | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Machinegewicht | kg | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Ons voordeel:
Voordeel 1: Ce, ISO-certificatie.
Voordeel 2: Het volledige productie volgen.
Voordeel 3: De ingenieurs in de fabriek worden geplaatst waarborgen de hoogste kwaliteit die.
Voordeel 4: Meer leveranciers als alternatieven, waarborgen uw laagste prijs.
Voordeel 5: Het verkooppersoneel dat in de zaken meer dan 10 jaar is geweest, beantwoordt uw pre-sales/naverkoopvragen.
Voordeel 6: OEM, ODM productie, om klanten aan behoeften in alle aspecten te voldoen.
Voordeel 7: Lage MOQ voor slechts 1 eenheid.
Voordeel 8: Voor kleine materiaal (zoals boring machines) gewaarborgde in-voorraad het hele jaar door.
