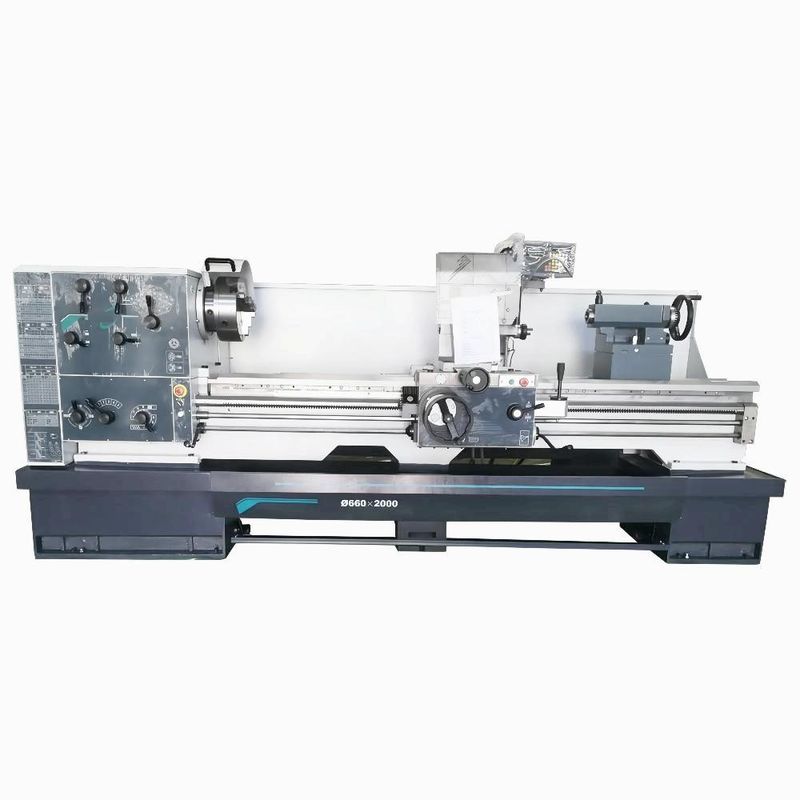

Handboek dat Middelgrote Gap de Draaibankmachine inpast van de Draaibankmachine CDS6150C CDS6250C
Productgegevens
| Productnaam: | CDS6150C/CDS6250C horizontale die draaibankmachine voor diverse draaiende processen wordt gebruikt | Max. schommelingsdiameter over bed: | Ø500mm |
|---|---|---|---|
| Max.swing diameter over dwarsdia: | Ø290mm | Max.swing diameter in hiaat: | —/Ø760mm |
| Max. werkstuklengte: | 750/1000/1500/2000/3000mm | Max. scherpe lengte: | 700/950/1450/1950/2950mm |
| De as droeg: | Ø105 (Toelaatbare bar diameter≤Ø103) mm | De waaiers van de assnelheid: | 26-1700 (16 snelheden) t/min |
| De macht van de asmotor: | 7.5 (10 HP) kW | Diameter van losse kopschacht: | Ø75mm |
| Markeren |
Handboek dat Draaibankmachine inpast,Middel dat Draaibankmachine inpast,Middelgrote Gap-Draaibankmachine |
||
Productbeschrijving
CDS6150C/CDS6250C handtypedraad die de Draaibankmachine machinaal bewerkt van Middelgrote Groottegap
Productpresentatie
CD-S hebben de reeks gewone draaibanken een populaire right-angle vliegtuigvorm met brede voor en achterbenen. Het bed heeft ondergaan
oppervlakte die met hoge frekwentie en, met een het doven hardheid van G50 dooft maalt. Het headboxtoestel heeft met hoge frekwentie ondergaan
het doven en precisie het malen van de tanden, en de toestelnauwkeurigheid kunnen niveau 7 bereiken. De dimensionale nauwkeurigheid van de delen
verwerkt op deze machine kan IT7-niveau bereiken, en de oppervlakteruwheid kan niveau bereiken 1,6.
Productconfiguratie
| Productmodel | EENHEID | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| specificatie | ||||||||
| Max. schommelingsdiameter over bed | mm | Ø500 | Ø560 | Ø660 | ||||
| Max.swing diameter over dwarsdia | mm | Ø290 | Ø350 | Ø440 | ||||
| Max.swing diameter in hiaat | mm | — | Ø760 | — | Ø800 | — | Ø870 | |
| Lengte in hiaat | mm | — | 280 | — | 280 | — | 280 | |
| Max. werkstuklengte | mm | 750/1000/1500/2000/3000 | ||||||
| Max. scherpe lengte | mm | 700/950/1450/1950/2950 | ||||||
| As | ||||||||
| asneus | D8 | |||||||
| De as droeg | mm | Ø105 (Toelaatbare bardiameter ≤Ø103) | ||||||
| Klemgrootte | mm | Ø315 | ||||||
| De versmalling van as droeg | 110 mm/1: 20 | |||||||
| Max.Spindletorsie | NM | 1100 | ||||||
| De waaiers van de assnelheid | t/min | 26-1700 (16 snelheden) | ||||||
| De hoogte van het ascentrum | mm | 250 | 280 | 325 | ||||
| De macht van de asmotor | kW | 7.5 (10 HP) | ||||||
| Losse kop | ||||||||
| Diameter van losse kopschacht | mm | Ø75 | ||||||
| Reis van losse kopschacht | mm | 150 | ||||||
| Versmalling van losse kopschacht | No.5 MT | |||||||
| Feeds&Threads (metrische schroef*inch schroef) | ||||||||
| Longitudinaal voer | 0.044-1.48 mm/rpm (45 Soorten) *0.044〜 0,148 in/rpm (45 Soorten) | |||||||
| Dwarsvoer | 0.022~0.74mm/rpm (45 Soorten) *0.031-0.092 in/rpm (45 Soorten) | |||||||
| Metrische draden | mm | 0.5-80 (73 Soorten*53 Soorten) | ||||||
| Modulaire draden | mm | 0.5-40 (45 Soorten*66 Soorten) | ||||||
| Duimdraden | TPI | 7/1680 (47 Soorten*47 Soorten) | ||||||
| Diametrale hoogtedraden | DP | 7/8~160 (47 Soorten*48 Soorten) | ||||||
| Hulpmiddelpost | ||||||||
| Max.tool steelgrootte | mm | 25X25 | ||||||
| Reis van hoogste dia | mm | 150 | ||||||
| machineafmetingen (L*W*H) |
mm | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Machinegewicht | kg | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| Standaardconfiguraties | |
| 3-kaak klem | de dekking van de loodschroef |
| Vast centrum van losse kop | 4-manier hulpmiddelpost |
| Voetrem | Standaardtoolkit |
| Regelmatige rust (Beschikbare ≥1500mm) | |
| Aanhangerrust (Beschikbare ≥1500mm) | |
| Facultatieve configuraties | ||
| 4-kaak klem | Quick-change hulpmiddelpost | |
| Klemwacht | Hulpmiddel postwacht | |
| Achterspatlap | Leef centrum van losse kop | |
| Gezichtsplaat | Draadwijzerplaat | |
| Aandrijvingsplaat | Spits-draait gehechtheid | |
| DRO | Vervoereinde | |
| Regelbare stootkussens | Ankerbouten |
|
| Ascentrum en centrumkoker | ||
| Regelmatige rest&Followrust (Beschikbare ≤1000mm) |
||
