Name: Universele CNC-horizontale draaibank HTC50Q High Torque Spindle SMTCL Zware Slant Bed CNC-draaibank
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC63n Series45°Bed
Availability: InStock

Huis > producten > CNC Draaibankmachines >

Universele CNC-horizontale draaibank HTC50Q High Torque Spindle SMTCL Zware Slant Bed CNC-draaibank

CNC-draaibank met hoog stijfheid

CNC-draaibank met een hoge precisie

45° bed Horizontale CNC-draai

Plaats van herkomst:

China

Merknaam:

SYMG

Certificering:

ISO certification

Modelnummer:

HTC63n Series45°Bed

Neem contact met ons op

Vraag een offerte

Productgegevens

Product name:

HTC50Q/H

Maximale doorsnede::

500/550 mm

Maximale snijlengte::

500/1000/1500/2000/2500 mm

Maximale diameter van de schommel over het bed::

¥650

Maximum turning diameter on the slide：:

∅500

Spindle hole diameter：:

90 mm

Maximale doorsnede van de staaf::

80/104 mm

Spindle speed range ：:

50-3500r/min

Standard chuck diameter：:

10"

Standard tool turret type：:

12 stations horizontal tool turret

Betaling en verzendvoorwaarden

Min. bestelaantal

1 reeks

Prijs

Onderhandelbaar

Verpakking Details

Het houten geval, Tinboomstam, Andere zeewaardige verpakking

Levertijd

30-45 dagen

Betalingscondities

T/T, L/C, Western Union

Levering vermogen

45 reeksen per maand

VERWANTE PRODUCTEN

Video

Slant Bed CNC draaibank Horizontaal 8 Station Servo Turret IT35L Hard Machining Metal SMTCL CNC draaibank

Vind de beste prijs

Video

Schuine Bed CNC Draaibank Lineaire Geleiding T5.2-500Q BMT55 Max. Draaidiameter 360mm SMTCL CNC Feeder Draaibank

Vind de beste prijs

Video

Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL

Vind de beste prijs

Video

Horizontale CNC Draaibank IT35L Horizontale 8-stations Servo Revolver FANUC Aandrijving SMTCL Schuinbed CNC Draaibank

Vind de beste prijs

Neem contact met ons op

+8613916455787

sales@huidijd.com

86-021-61195255

Contact opnemen

Productbeschrijving

Universele CNC-horizontale draaibank HTC50Q High Torque Spindle SMTCL Zware Slant Bed CNC-draaibank 0

Productbeschrijving

SMTCL Universele CNC Horizontale Draaibank HTC50Q Hoge Koppel Spindel Zware Schuinbed CNC Draaibank

De nieuwe generatie HTC-Q/H/S cnc draaibank, analyse en optimalisatie worden uitgevoerd door middel van professioneel ontwerp en software, en montage en verificatie worden uitgevoerd met geavanceerde productie- en testtechnologie.
HTC50Q/H/Srollende rail- en harde railstructuren kunnen voldoen aan verschillende werkomstandigheden, geschikt voor de behoeften van auto's, technische machines en andere industrieën.

Producteigenschappen

1,Hoge precisie

◆ Zeer nauwkeurige schroef en geleiderail
◆ Zeer nauwkeurige spindellagers
◆ Kwantificering van processtandaarden
◆ Zeer nauwkeurige roosterliniaal

2,Hoge efficiëntie
Systeemmodulaire code-toepassing
◆ Complete functionele configuratie, die mogelijk maakt
intelligente productie
◆ Zeer efficiënte servo-revolver
◆ Krachtige, zware snijspindel

3,Hoge stijfheid
◆ Hoogwaardig gietijzeren bed, enz.
◆ Belangrijkste gietstukken: lange bedkast
◆ Hoog vermogen en hoog koppel spindel
◆ Zeer stijve gereedschapsrevolver

Productdetails

Zeer nauwkeurige schroeven en geleiderails

Het maakt gebruik van hoogwaardige geïmporteerde C3-klasse schroeven en H-klasse geleiderails en wordt direct aangedreven door servomotoren om uitstekende bedrijfsnauwkeurigheid te bereiken

Zeer nauwkeurige cilindrische rollagers van de spindel

Het maakt gebruik van hoogwaardige geïmporteerde P4-klasse cilindrische rollagers en werkt samen met een zeer nauwkeurige spindel om uitstekende rotatienauwkeurigheid te bereiken.

Hoge snelheid twee assen

De twee assen gebruiken geïmporteerde schroeven en gebruiken pre-stretching technologie om een snelle en stabiele werking van de machine te garanderen

Complete functionele configuratie, die mogelijk maakt

intelligente productie

Verschillende moduleconfiguraties zoals vaste steun, sub-spindel, servo-losse kop en Y-as kunnen

optioneel zijn afhankelijk van verschillende werkstukvereisten. Het kan multi-sequentieverwerking van werkstukken realiseren en kan ook worden uitgerust met werkstukmeting, gereedschap

instelling, automatiseringsmodules, enz. om de werkefficiëntie te verbeteren.

Kleine spindel losse kop

Het is uitgerust met een kleine spindelstructuur losse kop en intern geïnstalleerde conische rollagers

en hoekcontactkogellagers om de snijstijfheid van het losse kop einde te verbeteren
en het snij-effect van lange-as onderdelen te garanderen.

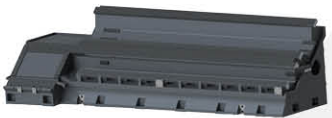

Zeer stijf bed

Het bed is een 45° schuin bed, met een geoptimaliseerde en versterkte ribstructuur aan de binnenkant. Het is uit één stuk gegoten met hoogwaardige gietstukken en de gehele as heeft een harde railstructuur, die de dynamische stijfheid effectief verbetert. De verbinding tussen het bed en de kop is geschraapt en geslepen door een dubbel-rust oppervlak, wat de snijstijfheid van de hele machine verder verbetert.

Krachtige, zware snijspindel De krachtige motor is gekoppeld aan een zware snijspindel, met een maximaal koppel

van maximaal 5400 Nm en een snijdiepte van meer dan 10 mm aan één kant, waardoor het snijden wordt verbeterdefficiëntie.

Industriële toepassing
Productparameters

			Items

			Eenheden

			HTC 50H

			HTC 50H

			Max. snij-dia. (as/schijf)

			mm

			Φ500/Φ550

			Φ500/Φ550

			Maximale snijlengte

			mm

			500/1000/1500/2000/2500

			500/1000/1500/2000/2500

			Max. zwenk-dia. over bed

			mm

			Φ650

			Φ650

			Max. zwenk-dia. over bed gap

			mm

			Φ500

			Φ500

			Spindel

			Spindelneusmodel

			-

			A2-8

			A2-11

			Binnendiameter voorlager

			mm

			Φ120

			Φ160

			Spindelconus en gatgrootte

			1:20;Φ90

			1:20;Φ120

			Dia. van spindelgat Max.

			mm

			Φ80

			Φ104

			Max. staaf dia.

			mm

			Φ65

			Φ85

			Standaard klauwplaat dia.

			inch

			10"

			12"

			Spindelsnelheidsbereik

			tpm

			50-3500

			35-3000

			Spindel max.koppel

			Nm

			343

			890

			Spindelsnelheidsserie

			Eerste versnelling

			Eerste versnelling

			Uitgangsvermogen hoofdmotor continu/30 min.

			kW

			22/30

			22/30

			X/Z-as

			X-as snelle verplaatsingssnelheid

			mm

			20

			20

			Z-as snelle verplaatsingssnelheid

			mm

			20

			20

			X-as verplaatsing

			mm

			285

			285

			Z-as verplaatsing

			mm

			510/1010/1510/2010/2510

			510/1010/1510/2010/2510

			Losse kop

			Losse kop verplaatsing

			mm

			300/800/1300/1800/2300

			300/800/1300/1800/2300

			Losse kop aandrijfmethode

			Zadel slepen

			Zadel slepen

			Losse kop huls verplaatsing

			mm

			150

			150

			Losse kop huls dia.

			mm

			Φ120

			Φ120

			Losse kop conusgatconus

			Morse 5#

			Morse 5#

			Gereedschapsrevolver

			Gereedschapsrevolver vorm

			12-stations horizontale servo-revolver

			12-stations horizontale servo-revolver

			Centerhoogte

			mm

			100

			100

			Gereedschapsgrootte

			mm

			25×25

			25×25

			Indien gereedschap in de buurt kan worden gekozen

			mm

			ja

			ja

			Maximum laadvermogen

			Schijfwerkstukken

			kg

			300

			500

			As werkstukken

			kg

			800

			1300

			Overig

			Afstand tussen spindelcentrum en vloer

			mm

			1050

			1050

			Machinegewicht

			kg

			5500/7000/8500/10000/11500

			5500/7000/8500/10000/11500

			Standaard configuratie:FANUC 0i–TF plus
12-stations gereedschapswagen
Massieve klauwplaat oliecilinder

			Standaard configuratie:Hydraulisch middenframe

			Servo sub-spindel

			Pneumatische deur

			Gereedschapsinstelmeter

			Werkstukmeting

			Olie-mist collector

			Gereedschade detectie


Zeer stijve spindelDe component met grote overspanning van de kop

maakt gebruik van een composiet ondersteuning van geïmporteerde dubbele rij cilindrische rollagers en hoekcontact

kogellagers aan de voor- en achterkant, wat de stijfheid en het koppel van de spindel verbetert

en uitstekende zware snij-effecten bereiktvan de spindel.


Efficiënte servo-revolver De zeer efficiënte servomotor wordt gebruikt om de precieze indexering van de gereedschapskop te regelen, waardoor deze sterk blijft

verwerkingsmogelijkheden en stabiele gereedschapswisselprestaties bij hoge snelheid. De snelste gereedschapswisseling bij aangrenzende stations duurt slechts 0,4 s, wat snel is en

een hoge verwerkingsefficiëntie heeft.

Taggen：

Universele CNC-horizontale draaibank HTC50Q High Torque Spindle SMTCL Zware Slant Bed CNC-draaibank

CNC-draaibank met hoog stijfheid

CNC-draaibank met een hoge precisie

45° bed Horizontale CNC-draai

Slant Bed CNC draaibank Horizontaal 8 Station Servo Turret IT35L Hard Machining Metal SMTCL CNC draaibank

Schuine Bed CNC Draaibank Lineaire Geleiding T5.2-500Q BMT55 Max. Draaidiameter 360mm SMTCL CNC Feeder Draaibank

Zware CNC-verticale draaibank VTC125100Q/H High Rigid Hard Rail SMTCL

Horizontale CNC Draaibank IT35L Horizontale 8-stations Servo Revolver FANUC Aandrijving SMTCL Schuinbed CNC Draaibank

Zeer nauwkeurige schroeven en geleiderails

Zeer nauwkeurige cilindrische rollagers van de spindel

Hoge snelheid twee assen

CKA6136 de vlakke Machine van de Beddraaibank

5.5KW de vlakke Machine van de Beddraaibank

CKA6136 CNC Horizontale Machine

Items	Eenheden	HTC 50H	HTC 50H
Max. snij-dia. (as/schijf)	mm	Φ500/Φ550	Φ500/Φ550
Maximale snijlengte	mm	500/1000/1500/2000/2500	500/1000/1500/2000/2500
Max. zwenk-dia. over bed	mm	Φ650	Φ650
Max. zwenk-dia. over bed gap	mm	Φ500	Φ500
Spindel
Spindelneusmodel	-	A2-8	A2-11
Binnendiameter voorlager	mm	Φ120	Φ160
Spindelconus en gatgrootte		1:20;Φ90	1:20;Φ120
Dia. van spindelgat Max.	mm	Φ80	Φ104
Max. staaf dia.	mm	Φ65	Φ85
Standaard klauwplaat dia.	inch	10"	12"
Spindelsnelheidsbereik	tpm	50-3500	35-3000
Spindel max.koppel	Nm	343	890
Spindelsnelheidsserie		Eerste versnelling	Eerste versnelling
Uitgangsvermogen hoofdmotor continu/30 min.	kW	22/30	22/30
X/Z-as
X-as snelle verplaatsingssnelheid	mm	20	20
Z-as snelle verplaatsingssnelheid	mm	20	20
X-as verplaatsing	mm	285	285
Z-as verplaatsing	mm	510/1010/1510/2010/2510	510/1010/1510/2010/2510
Losse kop
Losse kop verplaatsing	mm	300/800/1300/1800/2300	300/800/1300/1800/2300
Losse kop aandrijfmethode		Zadel slepen	Zadel slepen
Losse kop huls verplaatsing	mm	150	150
Losse kop huls dia.	mm	Φ120	Φ120
Losse kop conusgatconus		Morse 5#	Morse 5#
Gereedschapsrevolver
Gereedschapsrevolver vorm		12-stations horizontale servo-revolver	12-stations horizontale servo-revolver
Centerhoogte	mm	100	100
Gereedschapsgrootte	mm	25×25	25×25
Indien gereedschap in de buurt kan worden gekozen	mm	ja	ja
Maximum laadvermogen
Schijfwerkstukken	kg	300	500
As werkstukken	kg	800	1300
Overig
Afstand tussen spindelcentrum en vloer	mm	1050	1050
Machinegewicht	kg	5500/7000/8500/10000/11500	5500/7000/8500/10000/11500
Standaard configuratie: FANUC 0i–TF plus 12-stations gereedschapswagen Massieve klauwplaat oliecilinder	Standaard configuratie: Hydraulisch middenframe Servo sub-spindel Pneumatische deur Gereedschapsinstelmeter Werkstukmeting Olie-mist collector Gereedschade detectie
