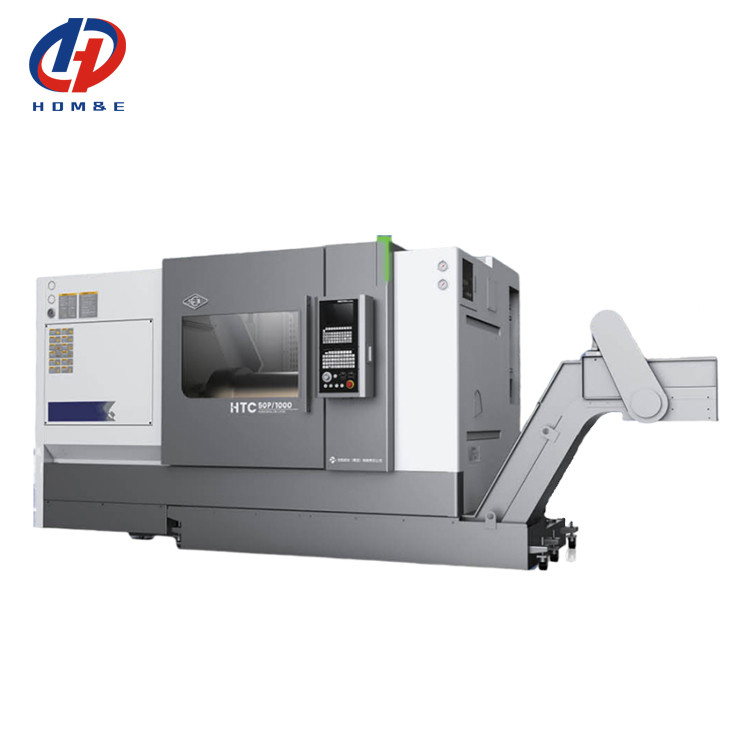

SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank

SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank

CNC-draaibank met hoog stijfheid

CNC-draaibank met een hoge precisie

45° bed Horizontale CNC-draai

Plaats van herkomst:

China

Merknaam:

SYMG

Certificering:

ISO certification

Modelnummer:

HTC63n Series45°Bed

Neem contact met ons op
Vraag een offerte
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank
Productgegevens
Product name:
HTC50Q/H
Maximum cutting diameter：:
500/550 mm
Maximun cutting length：:
500/1000/1500/2000/2500mm
Maximum diameter of swing over bed：:
∅650
Maximum turning diameter on the slide：:
∅500
Spindle hole diameter：:
90 mm
Maximum diameter of through bar ：:
80/104 mm
Spindle speed range ：:
50-3500r/min
Standard chuck diameter：:
10"
Standard tool turret type：:
12 stations horizontal tool turret
Betaling en verzendvoorwaarden
Min. bestelaantal
1 reeks
Prijs
Onderhandelbaar
Verpakking Details
Het houten geval, Tinboomstam, Andere zeewaardige verpakking
Levertijd
30-45 dagen
Betalingscondities
T/T, L/C, Western Union
Levering vermogen
45 reeksen per maand
VERWANTE PRODUCTEN
Goede prijs. SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank online Video

SMTCL Hard Rail CNC draaibank HTC40S Hoge stijfheid Grote span A2-8 Spindelsnelheid 4000 r/min Slant Bed CNC draaibank

Vind de beste prijs
Goede prijs. SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank online Video

SMTCL CNC draaibank freesmachine Combo T5.2-500Q Swing Diameter 560mm Fanuc Slant Bed CNC draaibank

Vind de beste prijs
Goede prijs. SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank online Video

SMTCL CNC draaibank Kleine onderdelen verwerking T5.1-500Q Precision Metal CNC Slant Bed Draaibank

Vind de beste prijs
Goede prijs. SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank online Video

SMTCL CNC draaibank T5.2-1000Q Draaien en frezen Combo Y-as Type Draaicentrum Metalen Slant Bed CNC draaibank

Vind de beste prijs
Neem contact met ons op
+8613916455787
sales@huidijd.com
86-021-61195255
Contact opnemen
Productbeschrijving

SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 0

Productbeschrijving
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank

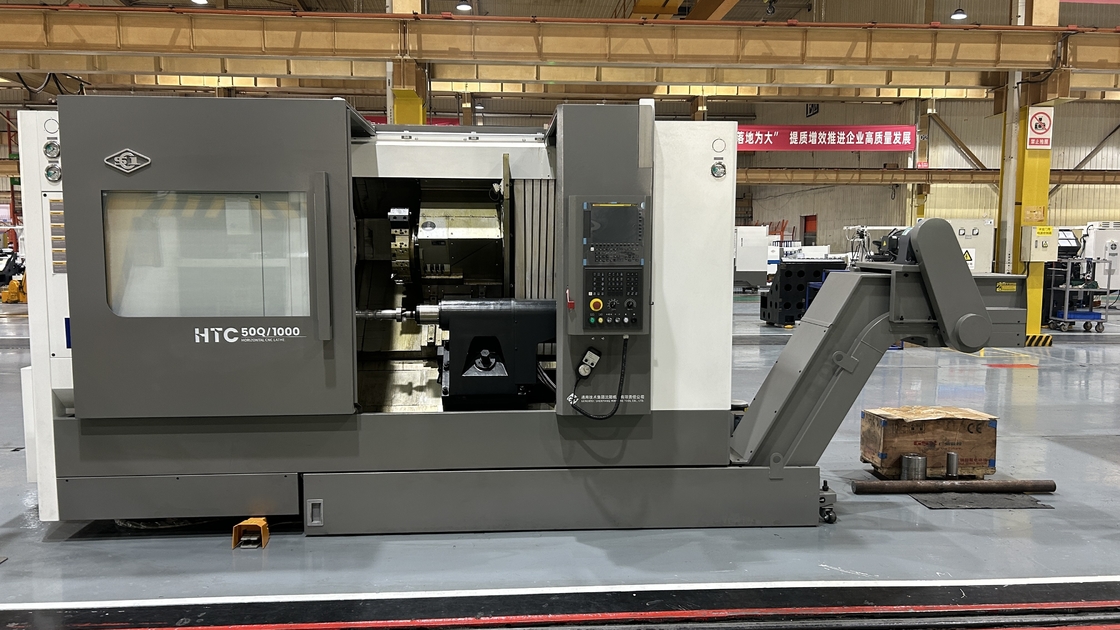

De nieuwe generatie HTC-Q/H/S cnc draaibank wordt geanalyseerd en geoptimaliseerd door middel van professioneel ontwerp en software.en montage en verificatie worden uitgevoerd met geavanceerde productie- en testtechnologie.
HTC50Q/H/Srollend spoor en hard spoor kunnen voldoen aan verschillende werkomstandigheden, geschikt voor de behoeften van auto's, machines en andere industrieën.
Productkenmerken
1,Hoge precisie
◆ Hoogprecise schroeven en geleidingsrails
◆ High-precision spindellagers
◆ kwantificatie van procesnormen
◆ Hoogpressieve roosterregelaar
2Hoog rendement
Toepassing van de modulaire systeemcode
◆ Volledige functionele configuratie, waardoor
In het algemeen is de
◆ Hoog-efficiënte servo toren
◆ Hoogwaardige, zware snijspindel
3Hoge stijfheid
◆ Hoogwaardig gietijzeren bed, enz.
◆ Sleutelstukken: bedkist met lange spanning
◆ Hoog vermogen en hoog koppel spindel
◆ Gereedschapstorent met hoge stijfheid
Productgegevens
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 1

met een breedte van niet meer dan 50 mm

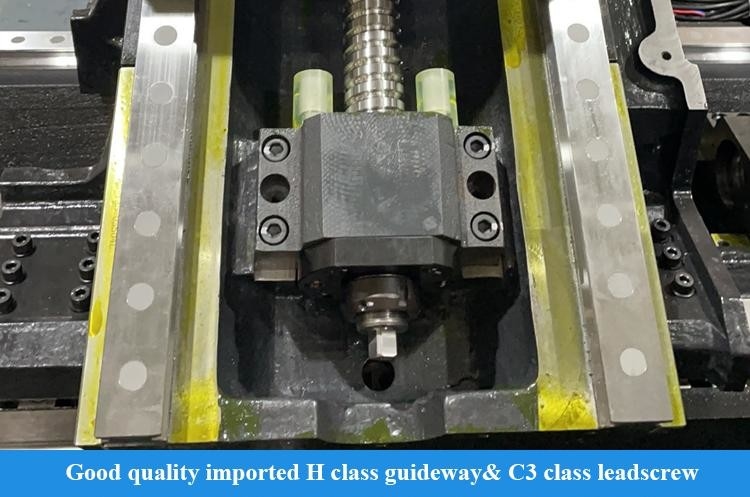

Het maakt gebruik van geïmporteerde hoogwaardige C3-graad schroeven en H-graad geleidingsrails en wordt rechtstreeks aangedreven door servomotoren om een uitstekende werkingsnauwkeurigheid te bereiken
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 2

met een vermogen van meer dan 50 W

Het neemt geïmporteerde hoogwaardige cilindrische rollagers van P4-kwaliteit aan en werkt samen met een hoge-precisie-spoel om een uitstekende rotatie-nauwkeurigheid te bereiken.
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 3

Hoge snelheid twee assen

De twee assen maken gebruik van geïmporteerde schroeven en gebruik maken van pre-stretching technologie om een snelle en stabiele werking van het gereedschap te garanderen
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 4
Volledige functionele configuratie, waardoor
intelligente productie
Verschillende moduleconfiguraties zoals steady-rest, sub-spindle, servo tailstock en Y-as kunnen
Het kan de verwerking van werkstukken in meerdere sequenties realiseren en kan ook worden uitgerust met werkstukmeting, gereedschapsmeting,
De Commissie heeft in haar advies van 15 juni 1996 een voorstel ingediend voor een richtlijn betreffende de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen der Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake de onderlinge aanpassing van de wetgevingen van de Lid-Staten.

SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 5

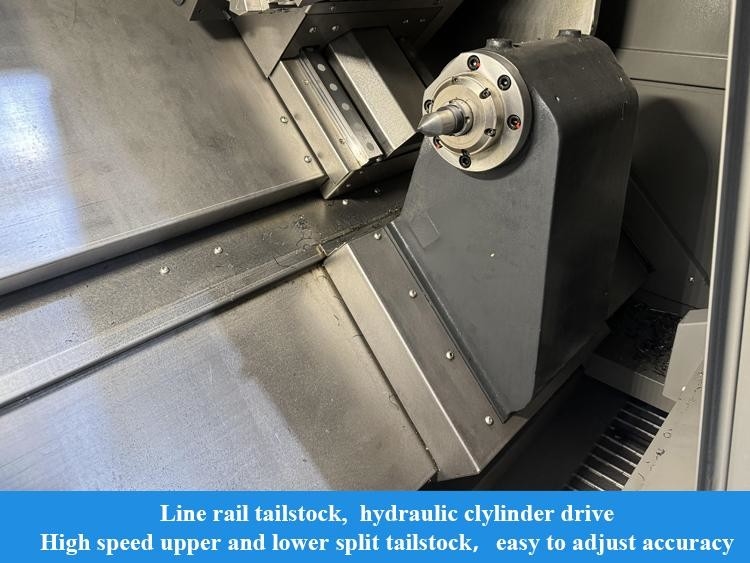

Kleine spindelstaart
Het is uitgerust met een kleine spindel structuur tailstock, en intern geïnstalleerde conische rol
Lagers en hoekige contactballagers om de snijstijfheid van het staartpunt te verbeterenen zorgen voor het snijend effect van de langassige onderdelen.
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 6
Bed met hoge stijfheid
Het bed is een bed met een helling van 45°, met een geoptimaliseerde en versterkte ribstructuur in de binnenkant.die de dynamische stijfheid effectief verbetertDe verbinding tussen het bed en de kop wordt geschraapt en gemalen met een dubbel rustoppervlak, waardoor de snijstijfheid van de gehele machine verder wordt verbeterd.

SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 7

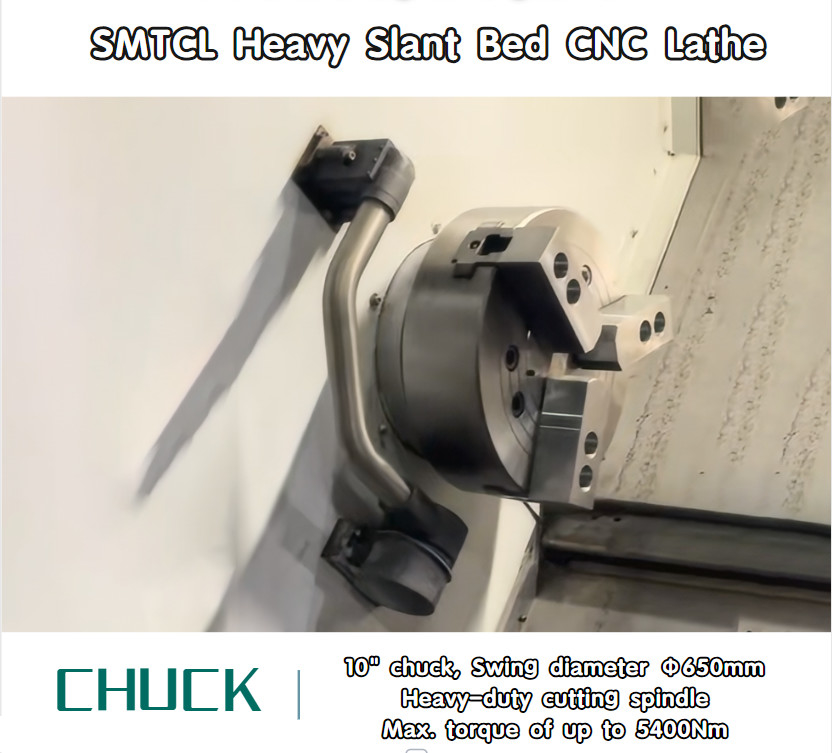

met een vermogen van niet meer dan 50 W De krachtige motor is gekoppeld aan een zware snijspindel met een maximaal koppel
met een diameter van niet meer dan 50 mm,efficiëntie.



Toepassing in de industrie

SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 8

Productparameters
Artikel 2
Eenheden
HTC 50H
HTC 50H
Max. snijdia. (as/schijf)
mm
Φ500/Φ550
Φ500/Φ550
Maximale snijlengte
mm
500/1000/1500/2000/2500
500/1000/1500/2000/2500
Max. Swing dia. Over het bed
mm
Φ650
Φ650
Max. Swing dia. Over bed gap
mm
Φ500
Φ500
Spindel
Spindel neusmodel
-
A2-8
A2-11
Voorlager binnendia.
mm
Φ120
Φ160
Spindelconiciteit en gatgrootte

1:20;Φ90
1:20;Φ120
Dia. van spindelgat Max.
mm
Φ80
Φ104
Max, bar dia.
mm
Φ65
Φ85
Standaard Chuck Dia.
Inch
10"
12"
Spindelversnellingsbereik
r/min
50-3500
35-3000
Spindel max.koppel
Nm
343
890
Snelheidsreeks van de spindel

Eerste versnelling
Eerste versnelling
Hoofdmotor-uitgangsvermogen continu/30 min.
kW
22/30
22/30
X/Z-as
X-as snelle snelheid
mm
20
20
Z-as snelle snelheid
mm
20
20
Vervoer op de X-as
mm
285
285
Z-asvervoer
mm
510/1010/1510/2010/2510
510/1010/1510/2010/2510
Tailstock
Reizen van staartbestanden
mm
300/800/1300/1800/2300
300/800/1300/1800/2300
Metode voor het aandrijven van de staart

Saddelstrek
Saddelstrek
Reizen met staartstok
mm
150
150
De staart van de mouw.
mm
Φ120
Φ120
Tailstockconic gatconic

Morse 5#
Morse 5#
Gereedschapstorent
Vorm van het gereedschapstorent

12 stations horizontale servo toren
12 stations horizontale servo toren
Centrumhoogte
mm
100
100
Werktuiggrootte
mm
25 × 25
25 × 25
Als ik het gereedschap in de buurt kon kiezen
mm
- Ja, dat klopt.
- Ja, dat klopt.
Maximale laadcapaciteit
met een breedte van niet meer dan 15 mm
kg
300
500
Werkstukken voor as
kg
800
1300
Andere
Afstand tussen spindelcentrum en vloer
mm
1050
1050
Gewicht van de machine
kg
5500/7000/8500/10000/11500
5500/7000/8500/10000/11500
Standaardconfiguratie:
FANUC 0i ̊TF plus
Gereedschapswagon met 12 stations
Oliecilinder met vaste chuck
Standaardconfiguratie:
Hydraulisch middenframe
Servo-subspindel
Pneumatische deur
Gereedschapsinstelling
Werkstukmeting
Olie mistverzamelaar
Detectie van schade aan gereedschap

SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 9

Spindel met hoge stijfheid
Het hoofdcomponent met grote lengte neemt
geïmporteerde dubbelrijke cilindrische rollenlagers en hoekcontact
kogellagers aan de voor- en achterzijde, waardoor de stijfheid en het koppel van de spindel worden verhoogd
en bereikt uitstekende effecten bij zwaar snijdenvan de spindel.
SMTCL Universal CNC Horizontale draaibank HTC50Q High Torque Spindle Zware Slant Bed CNC draaibank 10

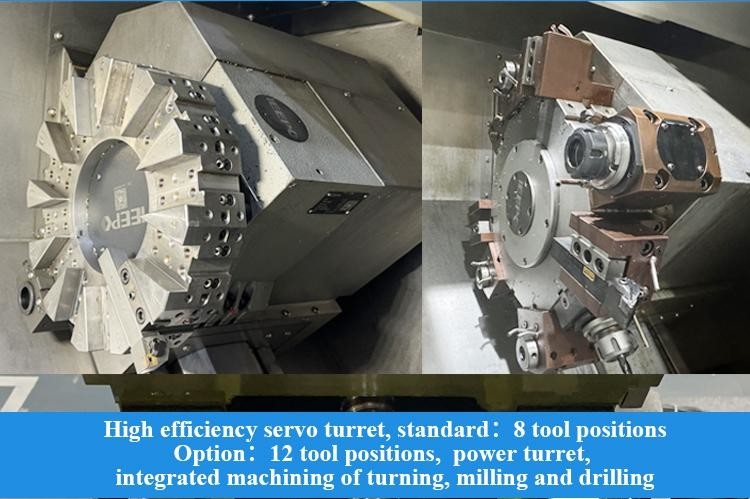

Efficiënte servo torent De servomotor met een hoog rendement wordt gebruikt om de precieze indexering van de snijkop te regelen, zodat deze sterk blijft.
De snelste gereedschapsschakeling op aangrenzende stations duurt slechts 0,4 s, wat snel en snel is.
heeft een hoge verwerkingsefficiëntie.
