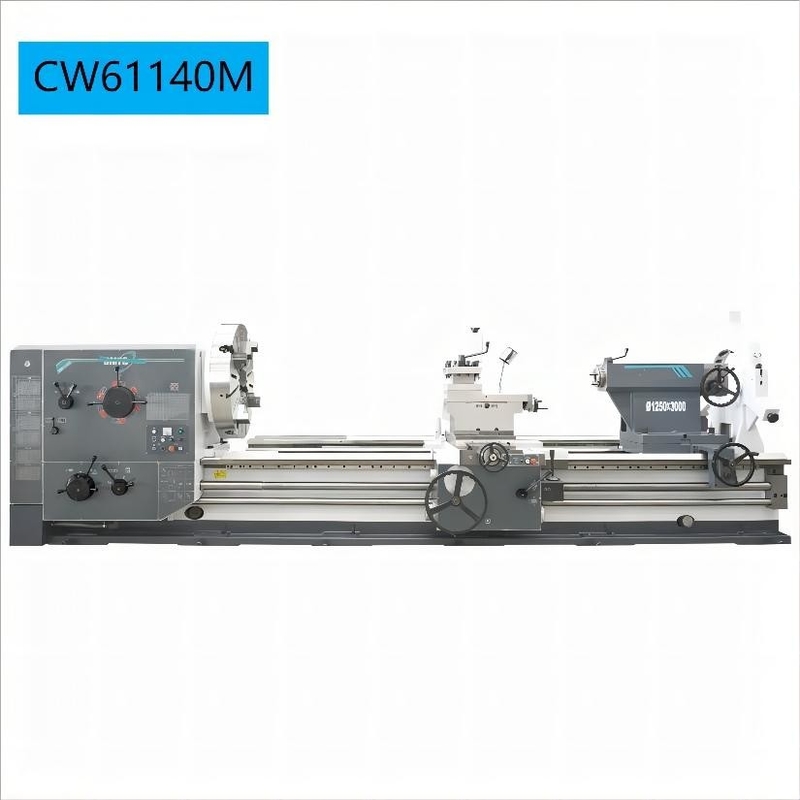

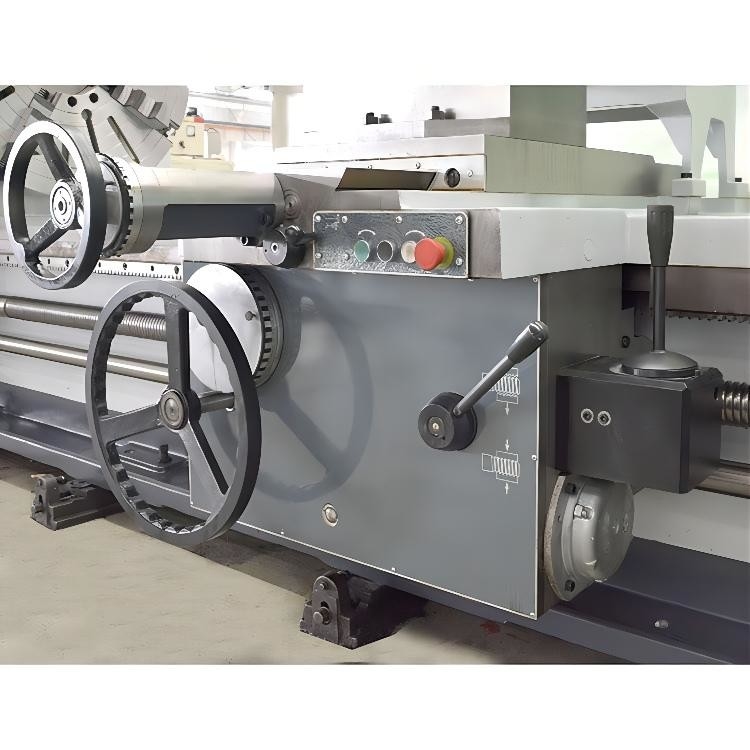

CW61140M/CW62140M het Metaal die van Shaft/van de Schijf Op zwaar werk berekende Horizontale Handdraaibank werken
Productpresentatie
Cw-m hebben de reeks gewone draaibanken een populaire right-angle vliegtuigvorm met brede voor en achterbenen. Het bed heeft oppervlakte die met hoge frekwentie ondergaan en, met een het doven hardheid van G50 doven malen. Het headboxtoestel heeft doven en precisie malen het met hoge frekwentie van de tanden ondergaan, en de toestelnauwkeurigheid kan niveau 7 bereiken. De dimensionale die nauwkeurigheid van de delen op deze machine worden verwerkt kan IT7-niveau bereiken, en de oppervlakteruwheid kan niveau bereiken 1,6.
| Standaardconfiguraties | |

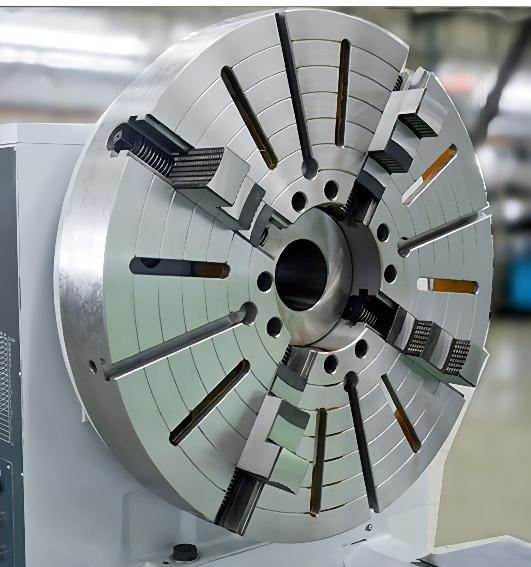

| 4-kaak klem | 4-manier hulpmiddelpost |
| Regelmatige rust (3000mm-norm ≥ <3000mm-option> | |
| Volg rust (3000mm-norm ≥ <3000mm-option> | |
| Centrum | |
| De koker van het ascentrum | |
| Standaardtoolkit | |
| Facultatieve configuraties | ||
| Klemwacht | Hulpmiddel postwacht | Achterspatlap |
| Spits-draait gehechtheid | 30kW asmotor | DRO |
| Draadwijzerplaat | Grote regelmatige rust | |
| Rolapparaat | Heady plichtslosse kop | |
| Elektrische losse kop | ||
Productconfiguratie
| Productmodel | EENHEID | CW61140M | CW62140M | CW61160M | CW62160M | |
| specificatie | ||||||
| Max. schommelingsdiameter over bed | mm | Ø1400 | Ø1600 | |||
| Max.swing diameter over dwarsdia | mm | Ø1030 | Ø1230 | |||
| Max.swing diameter in hiaat | mm | — | Ø1800 | — | Ø2000 | |
| Lengte in hiaat | mm | — | 772 | — | 772 | |
| Max. werkstuklengte | mm | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Max. scherpe lengte | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Max. werkstukgewicht | kg | 6000 (opteer: 8000 10000) | ||||
| De breedte van de bedleibaan | mm | 755 | ||||
| As | ||||||
| asneus | A2-15 | |||||
| De as droeg | mm | Ø130 (toegestaan om door de bardiameter ≤Ø128 over te gaan) | ||||
| Klemgrootte | mm | Ø1250 | Ø1600 | |||
| De versmalling van as droeg | Metrische 140 (1:20) (140mm, met No.6MT die koker verminderen) |
|||||
| Max.Spindletorsie | kNm | 10.5 (22kW) opteer: 12.5 (30 kW) | ||||
| De waaiers van de assnelheid | t/min | 3.15-315* (21Speeds) (Omkering 4,5 12 Snelheden 〜 390) | ||||
| De hoogte van het ascentrum | mm | 700 | 800 | |||
| De macht van de asmotor | kW | 22 opteer: 30 | ||||
| Losse kop | ||||||
| Diameter van losse kopschacht | mm | Ø160 (Max. werkstukgewicht 6T); Opteer: Ø200 (Max. werkstukgewicht 8T) Ø240 (Max. werkstukgewicht 10T) |
||||
| Reis van losse kopschacht | mm | 300 | ||||
| Versmalling van losse kopschacht | mm | Metrische 80 (80mm, met N0.6MT die koker verminderen); (Ø200 x Ø240 Nr 6 MT) | ||||
| Feeds&Threads (metrische schroef*inch schroef) | ||||||
| Longitudinaal voer | 0.1-12 mm/rpm (56 Soorten); *0.0032 ~ 0,40 in/rpm (56 Soorten) | |||||
| Dwarsvoer | 0.05-6 Soorten van mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 Soorten) | |||||
| Metrische draden | mm | 1-120 (52 Soorten); *1-120 (52 Soorten) | ||||
| Modulaire draden | mm | 0.5-60 (46 Soorten); *0.5〜 60 (46 Soorten) | ||||
| Duimdraden | TPI | 1/430 (43 Soorten); *1/4〜 30 (43 Soorten) | ||||
| Diametrale hoogtedraden | DP | 1/260 (49 Soorten); *1/2-60 (49 Soorten) | ||||
| Hulpmiddelpost | ||||||
| De grootte van de hulpmiddelsteel | mm | 45X45 | ||||
| Reis van hoogste dia | mm | 300 | ||||
| machineafmetingen (L*W*H) |
mm | 4450X2010X 2165(1500) 4950X2010X 2165(2000) 5950X2010X 2165(3000) 6950X2010X 2165(4000) 7950X2010X 2165(5000) 8950X2010X 2165(6000) 10950X2010X 2165(8000) |
4450X2110X 2355(1500) 4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000) 7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000) |
|||
| Machinegewicht | kg | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
Nota: De klemgrens, de maximumasmaximum snelheid is Ø315r/min wanneer de klem Ø1000mm wordt geïnstalleerd, en de maximumasmaximum snelheid is Ø200r/min wanneer Ø1250mm, klem Ø1600mm wordt geïnstalleerd
