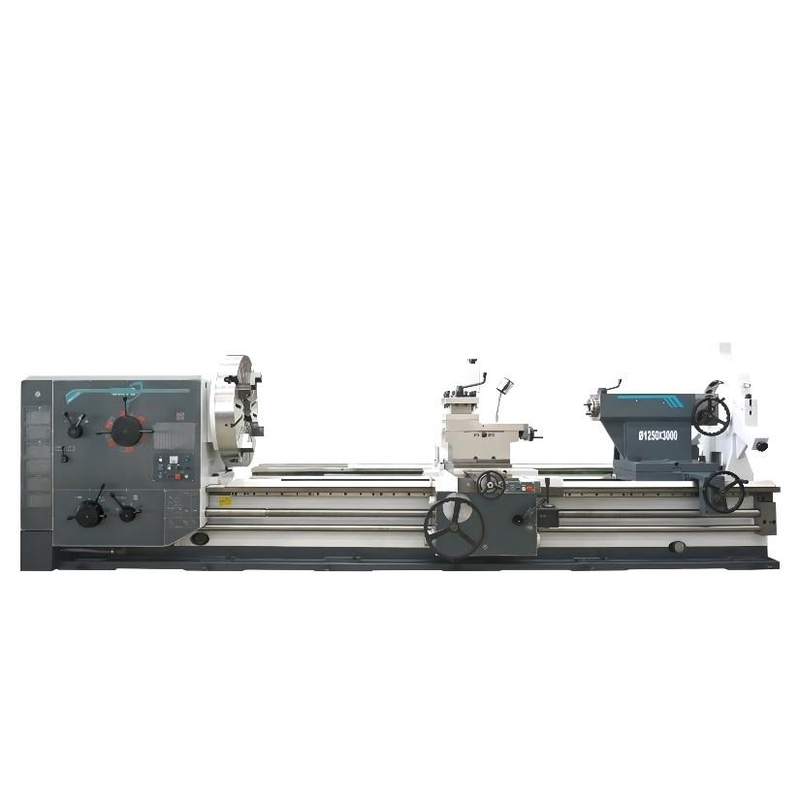

Horizontale Conventionele Draaibankmachine CW61125M CW62125M Manual Centre Lathes
Productgegevens
| Productnaam: | CW61125M/CW62125M horizontale draaibankmachine | Max. schommelingsdiameter over bed: | Ø1250mm |
|---|---|---|---|
| Max.swing diameter over dwarsdia: | Ø880mm | Max.swing diameter in hiaat: | —/Ø1650mm |
| Max. werkstuklengte: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) mm | Max. scherpe lengte: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) mm |
| asneus: | A2-15 | De as droeg: | Ø130 (toegestaan om door de bardiameter ≤Ø128 over te gaan) |
| De waaiers van de assnelheid: | 3.15-315* (21Speeds) (Omkering 4,5 12 Snelheden 〜 390) | Diameter van losse kopschacht: | Ø160 (Max. werkstukgewicht 6T); Opteer: Ø200 (Max. werkstukgewicht 8T) Ø240 (Max. werkstukgewicht 10 |
| Markeren |
CW61125M Conventional Lathe Machine,CW62125M Conventional Lathe Machine,CW62125M Horizontal Manual Centre-Draaibanken |
||
Productbeschrijving
CW61125M/CW62125M Conventional Lathe China-Draaibank van het Machine de Handcentrum voor verkoop
Productconfiguratie
| Productmodel | EENHEID | CW61100M | CW62100M | CW61125M | CW62125M | |
| specificatie | ||||||
| Max. schommelingsdiameter over bed | mm | Ø1000 | Ø1250 | |||
| Max.swing diameter over dwarsdia | mm | Ø630 | Ø880 | |||
| Max.swing diameter in hiaat | mm | — | Ø1400 | — | Ø1650 | |
| Lengte in hiaat | mm | — | 772 | — | 772 | |
| Max. werkstuklengte | mm | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Max. scherpe lengte | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Max. werkstukgewicht | kg | 6000 (opteer: 8000 10000) | ||||
| De breedte van de bedleibaan | mm | 755 | ||||
| As | ||||||
| asneus | A2-15 | |||||
| De as droeg | mm | Ø130 (toegestaan om door de bardiameter ≤Ø128 over te gaan) | ||||
| Klemgrootte | mm | Ø1000 | Ø1000 | |||
| De versmalling van as droeg | Metrische 140 (1:20) (140mm, met No.6MT die koker verminderen) |
|||||
| Max.Spindletorsie | kNm | 10.5 (22kW) opteer: 12.5 (30 kW) | ||||
| De waaiers van de assnelheid | t/min | 3.15-315* (21Speeds) (Omkering 4,5 12 Snelheden 〜 390) | ||||
| De hoogte van het ascentrum | mm | 500 | 625 | |||
| De macht van de asmotor | kW | 22 opteer: 30 | ||||
| Losse kop | ||||||
| Diameter van losse kopschacht | mm | Ø160 (Max. werkstukgewicht 6T); Opteer: Ø200 (Max. werkstukgewicht 8T) Ø240 (Max. werkstukgewicht 10T) |
||||
| Reis van losse kopschacht | mm | 300 | ||||
| Versmalling van losse kopschacht | mm | Metrische 80 (80mm, met N0.6MT die koker verminderen); (Ø200 x Ø240 Nr 6 MT) | ||||
| Feeds&Threads (metrische schroef*inch schroef) | ||||||
| Longitudinaal voer | 0.1-12 mm/rpm (56 Soorten); *0.0032 ~ 0,40 in/rpm (56 Soorten) | |||||
| Dwarsvoer | 0.05-6 Soorten van mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 Soorten) | |||||
| Metrische draden | mm | 1-120 (52 Soorten); *1-120 (52 Soorten) | ||||
| Modulaire draden | mm | 0.5-60 (46 Soorten); *0.5〜 60 (46 Soorten) | ||||
| Duimdraden | TPI | 1/430 (43 Soorten); *1/4〜 30 (43 Soorten) | ||||
| Diametrale hoogtedraden | DP | 1/260 (49 Soorten); *1/2-60 (49 Soorten) | ||||
| Hulpmiddelpost | ||||||
| De grootte van de hulpmiddelsteel | mm | 45X45 | ||||
| Reis van hoogste dia | mm | 300 | ||||
| machineafmetingen (L*W*H) |
mm | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Machinegewicht | kg | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Nota: De klemgrens, de maximumasmaximum snelheid is Ø315r/min wanneer de klem Ø1000mm wordt geïnstalleerd, en de maximumasmaximum snelheid is Ø200r/min wanneer Ø1250mm, klem Ø1600mm wordt geïnstalleerd
Standaardconfiguraties
4-kaak klem
Live&fixedcentrum van losse kop
Hulpmiddel postwacht
Ankerbout
Regelmatige rest&Followrust
(≥3000-standaard<3000mm-option>
4-manier hulpmiddelpost
Ascentrum en centrumkoker
Klemwacht
Standaardtoolkit & Oliekanon
Facultatief
Draadwijzerplaat
30kw asmotor
Grote regelmatige rust
Heady plichtslosse kop
Anti-Ibration/Regelbare stootkussens
Quick-change hulpmiddelpost
DRO
Electicallosse kop
Rolapparaat
(CWM)

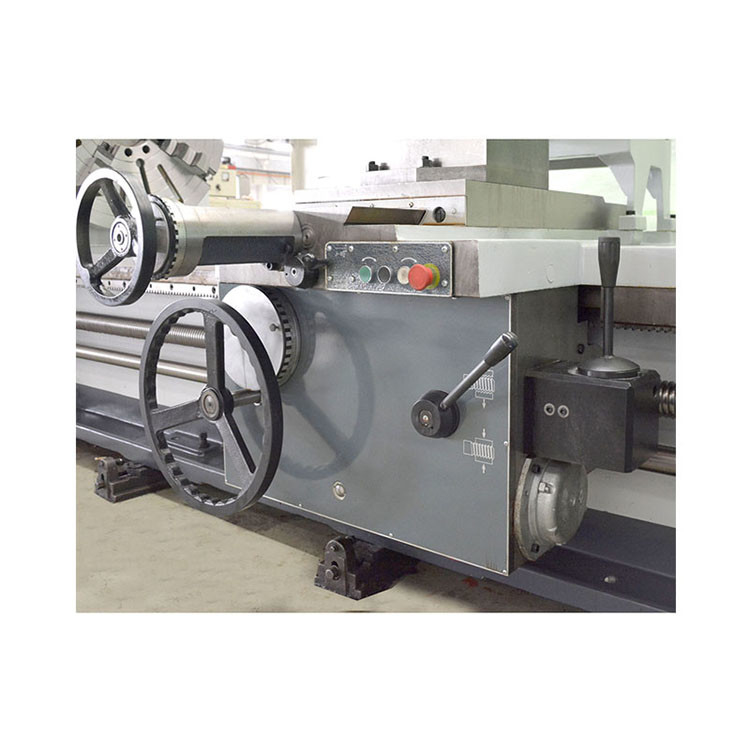

Productpresentatie
Producthoogtepunten
