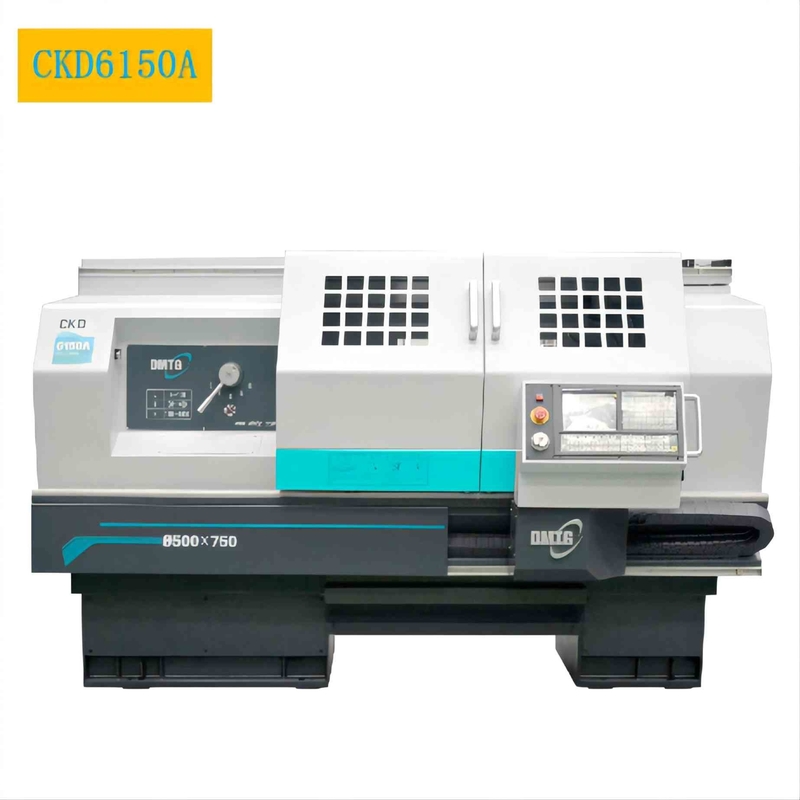

De horizontale Vlakke Bedcnc Machine van de Draaibankckd6150a CNC Torno Draaibank
Productgegevens
| Productnaam: | CKD6150A vlakke bedcnc Draaibank | Max. schommelingsdiameter over bed: | Ø500mm |
|---|---|---|---|
| Max.swing diameter over dwarsdia: | Ø280mm | Max. werkstuklengte: | 750/1000/1500/2000mm |
| Max. scherpe lengte: | 680/930/1430/1930mm | De macht van de asmotor: | 7.5/11 (servomotor) |
| De as droeg: | Ø82mm | Klemgrootte: | Ø250mm |
| De waaiers van de assnelheid: | 7-100/30-400/110-1600r/min | Snelle doortocht van X/Z-as: | 4/8 (750、 1000、 1500) 4 6(2000) m/min |
| Markeren |
Horizontale Vlakke Bedcnc Draaibank,CKD6150A vlakke Bedcnc Draaibank,CNC Torno Draaibankmachine |
||
Productbeschrijving
CNC van het de Draaibank Vlakke Bed van de machinefabriek CKD6150A Horizontale Draaibank CNC Torno
Productpresentatie
CKD-reekscnc de draaibanken zijn CNC horizontale die draaibanken door verticaal (z) en horizontale (x) de coördinaten worden gecontroleerd. Het kan het scherpe proces automatisch voltooien van binnen en buiten cilindrische oppervlakte, kegeloppervlakte, boogoppervlakte, eindoppervlakte, het groeven, het afkanten, enz., voor diverse schacht en schijfdelen, en kan metrische rechte draad, de draad van het eindgezicht en duim rechte draad en het Draaien van spitse draden uitvoeren. Het is geschikt voor de productie van multi-verscheidenheid, kleine en middelgrote partijproducten, en kan superioriteit vooral voor complexe en high-precision delen tonen.
| Standaardconfiguraties | Facultatieve configuraties | ||

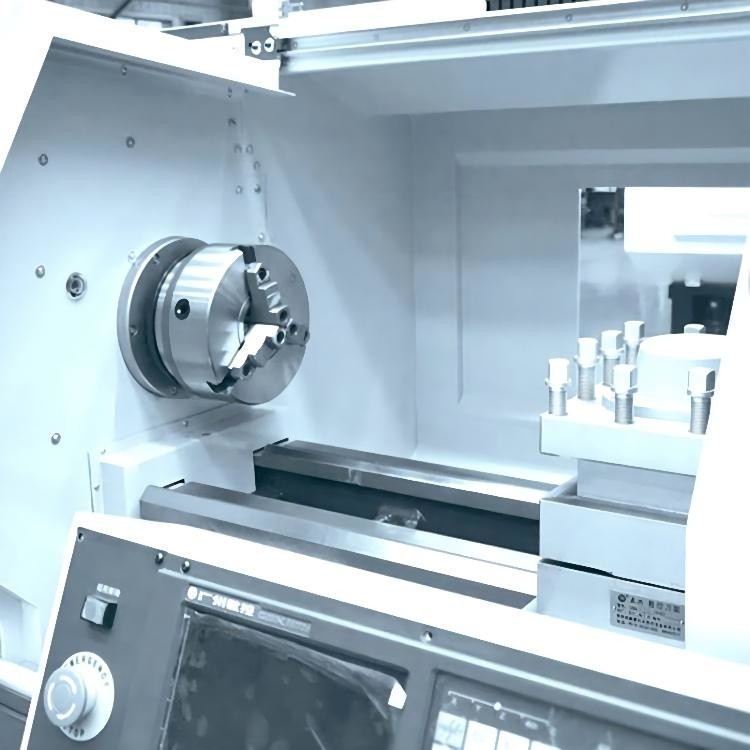

| 3-kaak handklem | 4-kaak handklem | ||

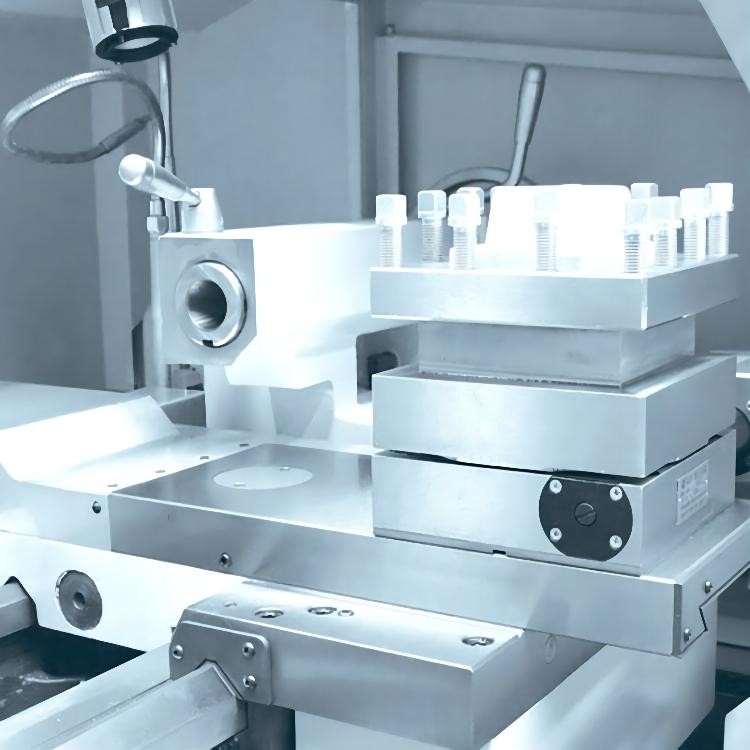

| Verticale post 4 | 6 horizontale hulpmiddelpost | ||
| Standaardtoolkit | Hydraulische klem | ||
| Handlosse kop | Hydraulische losse kop | ||

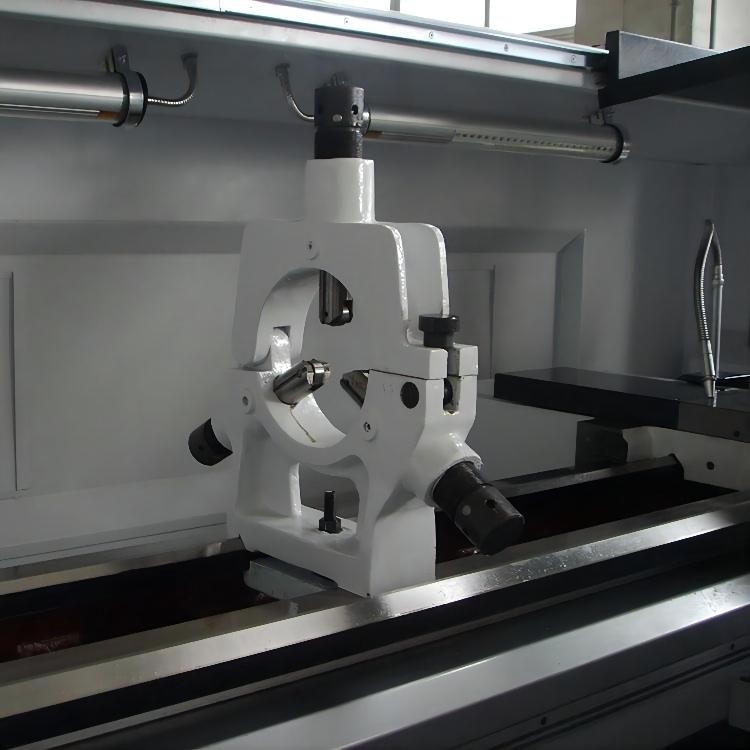

| Regelmatige rust |
Productconfiguratie
| Productmodel | EENHEID | CKD6136i | CKD6140i | CKD6150A | |
| Max. schommelingsdiameter over bed | mm | Ø360 | Ø400 | Ø500 | |
| Max.swing diameter over dwarsdia | mm | Ø180 | Ø200 | Ø280 | |
| Max. werkstuklengte | mm | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Max. scherpe lengte | mm | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turning diameter | Verticale positie 4 | mm | Ø360 | Ø400 | Ø500 |
| Horizontale positie 6 | mm | Ø300 | Ø300 | Ø400 | |
| De hoogte van het ascentrum | mm | 186 | 200 | 250 | |
| De macht van de asmotor | kW | 5.5 (servomotor) | 5.5 (servomotor) | 7.5/11 (servomotor) | |
| De as droeg | mm | Ø52 | Ø52 | Ø82 | |
| klemgrootte | mm | Ø205 | Ø205 | Ø250 | |
| De versmalling van as droeg | No.6 MT | No.6 MT | Ø90 1:20 | ||
| Type van asneus | A2-6 | A2-6 | C8 | ||
| De waaiers van de assnelheid | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| De diameter van de Taistockschacht | mm | Ø63 | Ø63 | Ø75 | |
| De reis van de losse kopschacht | mm | 140 | 140 | 150 | |
| De versmalling van de losse kopschacht | No.4 MT | No.4 MT | No.5 MT | ||
| Max.travel van x-As | mm | 230 | 240 | 280 | |
| Max.travelof z-As | mm | 580/830 | 580/830 | 685/935/1435/1935 | |
| Snelle doortocht van X/Z-as | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| De grootte van de hulpmiddelsteel (Verticale positon 4) | mm | 20X20 | 20X20 | 25X25 | |
| X/Z as het plaatsen nauwkeurigheid | mm | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| X/Z-axisrepeatabilitynauwkeurigheid | mm | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| machineafmetingen (L*W*H) |
mm | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Machinegewicht | kg | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
PACKING&SHIPPING
Werkstuksteekproef
Producthoogtepunten
